سد

هذا المقال عن منشآت لإحتجاز الماء. للاستخدامات الأخرى، انظر سد (توضيح).

سد توليد كهرباء - مقطع عرضي.

السـد dam هو حاجز يفصل مياه عن بعضها البعض. والسدود عادة ما تخدم الغرض الرئيسي وهو احتجاز الماء, بينما المنشآت الأخرى مثل بوابات السد, levees و dikes يـُستعملوا لمنع تدفق الماء إلى مناطق أرضية معينة. أعلى سد في العالم يبلغ ارتفاعه 300 متراً وهو سد نورك في طاجيكستان.^[1]

يتألف السد أساساً من جسم السد dam wall والمفرِّغ السفلي bottom outlet والمأخذ المائي water intake والمفيض spillway. وينفَّذ جسم السد عادةً في أضيق خانق توفره الطبيعة على مجرى الوادي، من أجل تقليص حجم أعمال السد وكلفتها إلى أدنى حد ممكن، شريطة أن يتسع مجرى الوادي قبل موقع السد لتشكيل الخزان المائي المناسب. ومن المفروض أن يوفر هذا المجرى مورداً مائياً كافياً يسوغ إقامة السد، كما يمكن في بعض الحالات الخاصة جلب المياه إلى الخزان من مصدر مائي قريب بالضخ إذا كان ذلك مجدياً فنياً واقتصادياً. ومن المفروض أيضاً أن يتوافر في موقع السد الشروط الجيولوجية الكفيلة بتحمّل الإجهادات التي ستطبق عليه إضافةً إلى توافر الشروط الهدروجيولوجية المناسبة لضمان كتامة أساسات السد وبحيرة التخزين لتقليص الفواقد المائية فيها إلى الحد المقبول اقتصادياً.

أما المأخذ المائي والمفرِّغ السفلي فهما منشآتٌ أنبوبية تُنفَّذ تحت جسم السد أو على أحد كتفي الوادي من أجل إسالة المياه من بحيرة السد إلى المنطقة الواقعة خلف جسم السد بأمان، ويتم ذلك بتجهيزهما بالبوّابات المناسبة للتحكم بكمية المياه اللازمة للغرض المخصص لها. ويمكن دمج هاتين المنشأتين في منشأة واحدة في بعض الحالات، وخاصة في السدود الصغيرة والمتوسطة.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التاريخ

بنى الإنسان السدود منذ غابر العصور. فقد بنى الحثّيّون سد قطينة على نهر العاصي، واشتهر البابليون ببناء السدود الصغيرة والقنوات على نهري دجلة والفرات، وقد نظّمت قوانين حمورابي كيفية استخدام المياه. كما برع المصريون القدماء بتنفيذ السدود على نهر النيل، واشتهر الرومان في إشادة العديد من السدود على الأنهار الواقعة ضمن امبراطوريتهم، ومنها نهر الراين، وذاع صيت العرب أيضاً بعد بنائهم سد مأرب في اليمن السعيد. إلا أنه لابد من القول بأن فن بناء السدود الترابية في تلك العصور وحتى الماضي الحديث، أي حتى قبل نحو مئتي عام تقريباً، كان يعتمد بالضرورة على الخبرة التجريبية البحتة. وحتى بعد أن أصبح من المسلّمات استخدام تلك المواد الطبيعية التي تُسمى «تربة» earth مواد بناء في هذه السدود، فقد كان مفهوماً عاماً يشتمل على عدد كبير من النماذج المختلفة للتربة، من الغضار clay وحتى الركام. لذلك كان أكثر من ثلثي السدود التي انهارت في الماضي القريب من السدود الترابية التي لم تصمد مدة طويلة من الزمن. وانقسم المهندسون المصممون إلى مجموعتين، اختارت أولاهما الخرسانة مادة أساسية لبناء السدود، في حين سعت المجموعة الثانية إلى تقصّي أسباب الإخفاق في بناء السدود الترابية.^[2]

وانطلاقاً من حقيقة أن المعرفة الشاملة لمواصفات مادة البناء المستعملة يجب أن تكون في مقدمّة كل عمل فنّي جدّي، نشأ علم ميكانيكا التربة soil mechanics أو الجيوتكنيك الذي تطوّر بعد ذلك وبيَّن أن المفهوم الشامل للتربة إنما ينطوي على مفهوم مجرّد بعيد عن الواقع. وبفضل تطوّر هذا العلم الجديد صار ممكنا ًالبرهان على أمان استقرار السد الترابي موضوعياً وحسابه رقمياً، كما هي الحال في أية منشأة معدنية أو بيتونية مسلّحة، مع دراسة تغيّر سلوك بعض أنواع التربة بدلالة الزمن والهبوطات المتوقعة فيها، وشروط رشح المياه عبر جسم السد وأساساته والإجراءات الوقائية لخطر الحت، وإمكانية تحسين الأساسات من أجل تقليص الرشوحات المائية عبرها إلى الحد المبرّر اقتصادياً، وضمان أمان استقرار جسم السد في حالات التشغيل العادية والاستثنائية بما في ذلك الهزّات الأرضية.

ومع ذلك لا بدّ من القول بأن تطبيق منجزات علم ميكانيكا التربة/الجيوتكنيك في بناء السدود الترابية مدين بنجاحه إلى المنجزات الكبيرة التي حققها علم هندسة الميكانيك وبناء الآليات الثقيلة المستخدمة اليوم في فِرَق السدود. فلقد امتزج هذان العلمان لدرجة تصعب معها رؤية علاقة الأول وارتباطه بالآخر.

كلمة dam يمكن اقتفاءها إلى الإنگليزية الوسطى،^[3] وقبل ذلك، الهولندية الوسطى، كما يظهر في أسماء الكثير من المدن القديمة.^[4]

وبعض أعظم وأكبر السدود تم بناؤها في سيلان (سري لانكا).^[5] فالسدود في يودا ويوا و پاراكراما سامودرا في سري لانكا كانوا أكبر سدود بالعالم حتى مجيء القرن العشرين. وحسب نيدهام, "أبهايا ويوا" هو أقدم خزان صـُنـِع باستخدام سد, ويعود إلى عام 300 ق.م. (^[6] معظم السدود الأولى بـُنِيت في بلاد الرافدين منذ 7.000 سنة. وهؤلاء كانوا تـُستعملون في التحكم في منسوب الماء، إذ أن مناخ بلاد الرافدين أثر على كل من دجلة والفرات، مما يجعلهما أحياناً يصعب توقع تدفقاتهما. أول سد مسجل تـُعتقـَد أنه سد الكفارة في وادي الجراوي، على بعد 25 كم جنوب القاهرة, وقد بـُني حوالي عام 2600 ق.م.^[7] وقد انهار بسبب الأمطار الغزيرة بعد ذلك بفترة قصيرة.^[7] وكان الرومان أيضاُ بناة ماهرين للسدود، وهناك العديد من الأمثلة على ذلك منها السدود الثلاثة سوبياكو على نهر أنيو في إيطاليا. وقد بقي لنا العديد من السدود الكبيرة في مريدا في اسبانيا.

أنواع السدود

تقسم السدود وفق الهدف المتوخّى منها إلى سدود تخزينية أو سدود درء الفيضان أو سدود ترشيحية لتغذية المياه الجوفية. أما من حيث مواد إنشائها، فتقسم إلى نوعين رئيسين: خرسانية وترابية.

حسب الحجم

حسب المعايير الدولية، تُعرف السدود الكبرى بأنها السدود الذي يزيد ارتفاعها عن 15 متر، أما السدود الرئيسية، فهي السدود الذي يزيد ارتفاعها عن 150 متر.^[8]

حسب الغرض

سد السرج

سد السرج saddle dam، هو سد مساعد يشيد لحجز الخزان الذي تم إنشاؤه بواسطة السد الأساسي إما للسماح بارتفاع وتخزين أعلى للمياه أو للحد من مدى الخزان لزيادة الكفاءة. يشيد السد المساعد في بقعة منخفضة أو "سرج" يمكن للخزان النفاذ من خلالها. في بعض الأحيان، يحتوي الخزان على هيكل مشابه يسمى الحاجز الطبيعي لمنع غمر الأراضي المجاورة. عادة ما تستخدم الحواجز لاستصلاح الأراضي الصالحة للزراعة من مياه البحيرات الضحلة. يشبه هذا الجسر الطبيعي، وهو عبارة عن حاجز أو سد مبني على امتداد النهر أو المجرى المائي لحماية الأراضي المجاورة من الفيضانات.

هدار

الهدار (weir، أو overflow dam)، هو نوع من السدود الفائضة الصغيرة التي تستخدم عادة داخل القنواة النهرية لإنشاء بحيرة حاجزة من أجل استخراج المياه ويمكن استخدامها أيضاً لقياس المياه المتدفقة والمحتجزة.

سد تحكم

سد التحكم (check dam)، هو سد صغير مصمم لتقليل سرعة التدفق والتحكم في تعرية التربة. في المقابل، السد الجانح هو هيكل يقيد المجرى المائي جزئياً، مما يخلق قناة أسرع تقاوم تراكم الرواسب.

سد جاف

السد الجاف dry dam)، يُعرف أيضاً باسم هيكل تثبيط الفيضانات، وهو سد مصمم للسيطرة على الفيضانات. عادة ما لا يمنع الماء ويسمح للقناة بالتدفق بحرية، باستثناء فترات التدفق المكثف التي من شأنها أن تسبب الفيضانات في اتجاه المصب.

سد تحويل

سد التحويل (diversionary dam)، هو هيكل مصمم لتحويل كل أو جزء من تدفق النهر من مجراه الطبيعي. يمكن إعادة توجيه المياه إلى قناة أو نفق للري و/أو إنتاج الطاقة الكهرومائية.

سد تحت الأرض

تستخدم السدود تحت الأرض لاحتجاز المياه الجوفية وتخزينها جميعها أو معظمها تحت السطح للاستخدام الموسع في منطقة محلية. وفي بعض الحالات، يتم بناؤها أيضاً لمنع دخول المياه المالحة إلى طبقة المياه الجوفية العذبة. عادة ما تُبنى السدود تحت الأرض في المناطق التي تكون فيها موارد المياه ضئيلة للغاية ويجب تخزينها بكفاءة، كما هو الحال في الصحاري والجزر مثل سد فوكوزاتو في أوكيناوا، اليابان. وهي أكثر شيوعاً في شمال شرق أفريقيا والمناطق القاحلة في البرازيل، بينما تستخدم أيضاً في جنوب غرب الولايات المتحدة، المكسيك، الهند، ألمانيا، إيطاليا، اليونان، فرنسا، واليابان.^[9]

هناك نوعان من السدود تحت الأرض: السدود تحت السطح وسدود التخزين الرملي. تُبنى السدود تحت السطح عبر الأحواض الجوفية أو مسار الصرف في الطبقات المنيعة (مثل الصخور الصلبة) حتى أسفل السطح مباشرة. يمكن بناؤها من مجموعة متنوعة من المواد تشمل الطوب والحجارة والخرسانة والصلب أو الپي ڤي سي. بمجرد بناءها، ترفع المياه المخزنة خلف السد المياه الجوفية ثم يتم استخراجها من الآبار. سدود التخزين الرملي هي سدود مبنية على مراحل عبر الجداول المائية أو الوديان. يجب أن تكون قوية، حيث تنهمر الفيضانات في ذروتها. بمرور الوقت، يتراكم الرمل في طبقات خلف السد، مما يساعد على تخزين المياه، والأهم من ذلك، يمنع التبخر. يمكن استخراج المياه المخزنة عن طريق الآبار، من خلال جسم السد، أو بواسطة أنابيب الصرف.^[10]

سد المخلفات

سد المخلفات tailings dam، عادة ما يكن سداً ركامياً يستخدم لتخزين المخلفات التي تنتج عن عمليات التعدين بعد فصل أجزاء الخام القيمة عن تلك الغير مجدية اقتصادياً. يمكن أن تفي السدود التقليدية لحجز المياه بهذا الغرض، ولكن بسبب التكلفة، يكون سد المخلفات أكثر قابلية للتطبيق. على عكس سدود حجز المياه، يتم رفع سد المخلفات على التوالي طوال حياة المنجم. عادة، يتم بناء السد الأساسي أو البدائي، وعندما يملأ بمزيج من المخلفات والمياه، يتم رفعه. يمكن أن تشمل المواد المستخدمة لرفع السد المخلفات (حسب حجمها) جنباً إلى جنب مع الأوساخ.^[11]

هناك ثلاثة أنواع من تصميمات سدود المخلفات المرفوعة، المنبع، المصب، خط الوسط، تُسمى حسب حركة القمة أثناء الرفع. يعتمد التصميم المحدد المستخدم على [[الطبوغرافيا]، والجيولوجيا، والمناخ، ونوع المخلفات، والتكلفة. تتألف سدود مخلفات المنبع من ركام شبه منحرف يبنى على القمة but toe to crest of another، مما يحرك القمة إلى أعلى المنبع. يخلق هذا جانباً مسطحاً نسبياً وجانباً خشناً من التيار المدعوم بواسطة مخلفات الردغة في الحاجز. يشير تصميم المصب إلى الرفع المتتالي للركام الذي يضع الحشو والقمة في اتجاه المصب. يحتوي السد المركزي على سدود ركامية متسلسلة يتم بناؤها مباشرة واحدة فوق الأخرى بينما يتم وضع الحشو على الجانب السفلي للدعم وتدعم الردغة الجانب العلوي.^[12]^[13]

لأن سدود المخلفات عادة ما تختزن كيماويات سامة ناتجة عن عملية التعدين، فإنها تحتوي على بطانة منيعة لمنع التسرب. يجب إدارة مستويات المياه/الردغة في بركة المخلفات من أجل الاتقرار وللأغراض البيئية أيضاً.^[13]

حسب المنشأ

حسب الهيكل أو المواد المستخدمة، تصنف السدود إلى سدود الخشب المنشور، السدود الثقالية القوسية، السدود الركامية أو masonry dams، بأنواع فرعية أخرى.

سدود حجرية

السدود الخرسانية concrete dams: لا يُنفّذ هذا النوع من السدود إلا في المواقع الصخرية القاسية وغير القابلة للهبوط عملياً بسبب قساوة مادة الخرسانة وعدم قدرتها على مماشاة الهبوطات الكبيرة نسبياً التي قد تحصل في أساسات السد وأكتاف الوادي نتيجة الإجهادات المطبقة عليها.

تتصف السدود الخرسانية عموماً بارتفاع كلفة تنفيذها بسبب ارتفاع كلفة الخرسانة وفولاذ التسليح وتقنيات التنفيذ المعقدة.

توجد في الأحباس الوسطى والسفلى من المجاري المائية مواقع عديدة تتوضع فيها الطمي النهرية ونواتج تجوية الصخور الأم التي توجد في سرير الوادي وعلى كتفيه بسماكات مختلفة. وإذا كانت هذه المواقع غير مناسبة لإقامة السدود الخرسانية فيها، إلا أنها غالباً ما تكون مواقع مناسبة جداً لتنفيذ السدود الترابية والركامية للمرونة النسبية التي تتمتع بها ردميات هذه السدود وقدرتها على مماشاة الهبوطات المدروسة في الطمي التي تشكل جزءا مهماً من أساسات السدود، وقد أصبحت الأكثر شيوعاً.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

سدود عقدية

سد هوڤر، سد ثقالي قوسي خرساني على بلاك كانيون من نهر كولورادو.

مقالة مفصلة: سد عقدي

في السدود القوسية، يتم الحصول على الاستقرار من خلال مزيج من عمل القوس والجاذبية. إذا كان وجه المنبع رأسياً، فيجب تحمل وزن السد بالكامل على الأساس عن طريق الجاذبية، في حين أن توزيع الضغط الهيدروستاتيكي العادي بين الكابول وعمل القوس يعتمد على جساءة السد في الاتجاه الرأسي والأفقي. عندما يكون اتجاه المنبع منحدراً يكون التوزيع أكثر تعقيداً. يمكن أخذ المكون الناظم لوزن الحلقة المقوسة بحركة القوس، بينما يتم توزيع الضغط الهيدروستاتيكي العادي كما هو موضح أعلاه. بالنسبة لهذا النوع من السدود، تكون الدعامات القوية الموثوقة عند التقاطعات (إما buttress أو جدار المخنق) أكثر أهمية. المكان الأكثر ملائمة للسد القوسي هو الوادي الضيق ذو الجدران الجانبية الحادة المكونة من الصخور المتينة.^[14]

تعتمد سلامة السد القوسي على قوة دعامات الجدار الجانبي، وبالتالي لا ينبغي فقط أن يكون القوس مثبتاً جيداً على الجدران الجانبية ولكن أيضاً يجب فحص طبيعة الصخور بعناية.

هناك نوعان من السدود القوسية المفردة قيد الاستخدام، وهما سد الزاوية الثابتة وسد نصف القطر الثابت. يستخدم نوع نصف القطر الثابت نصف قطر الوجه نفسه في جميع ارتفاعات السد، مما يعني أنه مع اتخاذ القناة شكل أضيق تجاه الجزء السفلي من السد، تصبح الزاوية المركزية الخاضعة لوجه السد أصغر. سد جونز فولز، في كندا، هو سد نصف قطر ثابت. في سدود الزاوية الثابتة، وتعرف أيضاً بسدود نصف القدر المتغير، تبقى هذه الزاوية المستقيمة ثابتة ويتم الاهتمام بالتغير في المسافة بين الدعامات على مستويات مختلفة عن طريق تغيير نصف القطر. تعتبر السدود ذات نصف القطر الثابت أقل شيوااً بكثيرعن السدود ذات الزاوية الثابتة. [[سد پاركر] هو سد قوسي ذو زاوية ثابتة.

هناك نوع مماثل وهو السد ذو الانحناء المزدوج أو الرقيق. سد وايلدهوس بالقرب من مونتين سيتي، نـِڤادا في الولايات المتحدة هو مثال على النوع من السدود. تقلل هذه الطريقة في البناء من كمية الخرسانة اللازمة للبناء ولكنها تنقل أحمالاً كبيرة إلى الأساس والدعامات. يشبه في مظهر السد القوسي المفرد ولكن مع انحناء رأسي مميز، كما يضفي عليه المظهر الغامض للعدسة المقعرة كما يظهر من عند المصب.

تتألف السدود متعددة الأقواس من عدد من السدود القوسية المفردة مع دعامات خرسانية. لا يتطلب السد متعدد الأقواس العديد من الدعامات مثل الدعامات الثقالية المجوفة، ولكنه يتطلب أساساً صخرياً جيداً لأن أحمال الدعامة ثقيلة.

السدود الثقلية

سد گيلبوا in the جبال كاتسكيل في ولاية نيويورك هو مثال ل "" gravity dam صلب.

الشكل (1) سد ثقلي، سد الحفة في حوض الساحل في سوريا

السدود الثِقَلية gravity dams: وهي تعتمد على وزنها في ضمان استقرارها وتستفيد من منجزات علوم الخرسانة وميكانيك الصخور والحاسوب بصورة رئيسة. ويمكن أن يكون محور جسم السد الثِقَلي مستقيماً أو قوسيّاً (الشكل ـ1).

السدود القوسية الرقيقة

مقالة مفصلة: السدود الثقالية القوسية

الشكل (2) سد قوسي

السدود القوسية الرقيقة thin arch dams: ويمتاز العديد منها بتصاميم جميلة غاية في الرشاقة، وهي تعتمد على شكلها القوسي في نقل الإجهادات إلى كتفي الوادي وتستفيد من منجزات علوم الإنشاءات والخرسانة المسلّحة وميكانيك الصخور والحاسوب وتقنيات القالب المنزلق (الشكل ـ 2).

سدود ميولية ركامية

سد سان لويز بالقرب من لوس بانوس، كاليفورنيا هو سد ركامي.

مقالة مفصلة: سد ركامي

تُصنع السدود الركامية Embankment dam من التربة المندمجة، ويوجد منه نوعين رئيسيين، السدود الصخرية والسدود الترابية. تعتمد السدود الركامية على وزنها لعرقلة قوة المياه، مثل سدود الثقالية المصنوعة من الخرسانة.

سدود صخرية

السدود الصخرية هي سدود ركامية تتألف من الحبيبات المضغوطة ذات التجويف الحر مع اختيار منطقة منيعة. عادة ما تحتوي التربة المستخدمة على نسبة كبيرة من الجزيئات الكبيرة ومن ثم تسمى السدود المليئة بالصخور. قد تكون المنطقة المنيعة قبالة المنبع ومبنية من، الخرسانة، الأغشية البلاستيكية، أكوام الصفائح الفولاذية، الخشب أو مواد أخرى. قد تكون المنطقة المنيعة أيضاً داخل السد وفي هذه الحالة يشار إليها باسم "النواة". في الحالات التي يتم فيها استخدام الطين كمادة منيعة يشار إلى السد بأنه سد "مركب". لمنع التعرية الداخلية للطين داخل الحشو الصخري بسبب قوى التسرب، يتم فصل اللب باستخدام مرشح. المرشحات عبارة عن تربة متدرجة مصممة خصيصاً لمنع انتقال جزيئات تربة الحبوب الدقيقة. عند توافر المواد المناسبة، تقل تكلفة النقل مما يؤدي إلى توفير التكاليف أثناء البناء. تقاوم السدود الصخرية الضرر الناتج عن الزلازل. ومع ذلك، فإن عدم كفاية مراقبة الجودة أثناء البناء يمكن أن يؤدي إلى ضغط الاندماك والرمال في السد مما قد يؤدي إلى التسييل لملء الصخور أثناء الزلازل. يمكن تقليل احتمالات التميع من خلال منع المواد الحساسة من التشبع، ومن خلال توفير ضغط مناسب أثناء البناء. من أمثلة الصخور الصحرية، سد نيو مولنز في كاليفورنيا.

السدود الترابية والصخرية

السدود الترابية والصخرية earth & earth-rock dams: من أهم المميزات الاقتصادية لهذه السدود أن الطبيعة قد هيأت لنا مجاناً مواد البناء ووفّرتها بالكميات المناسبة بالقرب من موقع السد في غالبية الأحيان، ومن مميزاتها المهمة أيضاً إمكانية بنائها فوق أي نوع من الأساسات تقريباً، باستثناء تلك التي تحتوي على نسب عالية من المواد العضوية. وتؤدي خبرة المهندس المصمم وقناعاته الشخصية في هذا المجال دوراً أكبر بكثير مما هي عليه الحال في أية منشأة هندسية أخرى، إذْ يمكن عموماً تصميم عدة سدود مختلفة تتصف كلها بالأمان والاقتصادية من أجل الموقع نفسه على الرغم من شدة تباين هذه التصاميم فيما بينها.

تُنفَّذ هذه السدود على طبقات يتوقف سمكها على نوعية التربة وآليات التنفيذ المتاحة أو اللازمة لرصّها في مواقعها من جسم السد. وتشمل آليات تنفيذ هذه السدود مختلف آليات تحريك التربة ونقلها وفرشها وترطيبها ورصّها. وتلعب درجة الرص الواجب تحقيقها في جميع أنواع التربة الناعمة ـ الكتيمة والخشنة ـ النفوذة التي يتألف منها جسم السد دوراً هاماً في ضمان المواصفات المطلوبة منها، ومن ثم ضمان استقرار السد. ومن أكبر الأخطار التي تهدد أمان استقرار السدود الترابية والركامية هو رشح المياه عبر أساساتها بما يزيد على الحد المسموح به وفيضان مياه بحيرة التخزين فوق قمة السد بسبب عجز المفيض عن تصريف مياه موجة عالية استثنائية أو لأي سبب آخر. تشمل السدود الترابية ما يأتي:

السدود المتجانسة

الشكل (3) سد متجانس، سد الجرّاح على وادي الجرّاح في الجزيرة السورية

تبنى السدود الترابية المتجانسة (homogeneous dams) كلياً، من مادة بناء واحدة، وغالباً ما تكون هذه المادة هي الغضار وخلائطه، وهي تضمن استقرار جسم السد وكتامته ضد رشح المياه (الشكل ـ3).

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

السدود غير المتجانسة

الشكل (4) سد ركامي، سد السّفان على أحد روافد نهر دجلة في سوريا

تُنفذ هذه السدود من عدة أنواع من التربة. ويعد السد الركامي أفضل ممثل لها. ويتألف السد الركامي أساساً من نواة كتيمة تحيط بها منطقة انتقالية من تربة راشحة منتقاة من رمل وحصى، ومن أجسام استنادية أمامية وخلفية من الركام ذي التدرّج الحبيبي المناسب، حيث تضمن النواة الكتامة اللازمة ضد رشح المياه عبر جسم السد في حين تضمن الأجسام الاستنادية استقرار جسم السد (الشكل ـ4).

غالباً ما تُنفذ النواة الكتيمة من تربة غضارية يتمّ رصّها على طبقات بوساطة المداحي الملساء أو المداحي ذات أرجل الغنم الساكنة أو الرجّاجة وفق نوعية التربة، وبرطوبة قريبة من الرطوبة المثلى وفق الحال، وعندما لا تتوافر كميات كافية من الغضار، يمكن تنفيذ هذه النواة من مواد صُنعية. ويمكن تصميم هذه النواة نواةً شاقوليةً مركزيةً أو نواةً مائلةً ضمن جسم السد أو على سفحه الأمامي، كما يمكن أن تكون نواةً رقيقة أو نواةً عريضة.

حين ترشح المياه من بحيرة التخزين عبر ردميات جسم السد باتجاه السفح الخلفي تؤثر المياه الراشحة في تربة النواة الغضارية بقوى تسمى قوى المياه الراشحة على اتجاه حركتها نفسها، وتحاول نتيجة قوى الاحتكاك جرف جزيئات التربة الناعمة إلى داخل مسامات التربة الخشنة المجاورة لها. لذلك لا بدّ من لحظ منطقة وسيطة بينهما تتألف من عدة طبقات ذات تركيب حبيبي متدرّج تسمى المرشِّحات filters، بهدف صرف المياه الراشحة بسرعة وتثبيت جزيئات التربة في أماكنها.وفي حال عدم توافر المواد الطبيعية لتنفيذ هذه المرشحات، يمكن استخدام المرشحات الصُنعية.

تتألف الأجسام الاستنادية من ركام طبيعي يتمّ استخراجه من المقالع بوساطة التفجير على بُعد اقتصادي من جسم السد، ويتمّ رص هذا الركام بوساطة المداحي الرجّاجة الكبيرة حتى يصل إلى الكثافة المطلوبة.

قلب من الأسفلت والخرسانة

السدود الخرسانية المدحولة roller compacted concrete dams: وهي تنفَّذ من الخرسانة التي تُرصّ على طبقات بوساطة المداحي المألوفة في السدود الترابية. ويعد سد الوحدة، وهو قيد التنفيذ اليوم على نهر اليرموك، نموذجاً لهذا النوع من السدود.

السدود الترابية الإسمنتية soil-cement dams: وتتألف مادة بنائها من تربة ناعمة تُمزج بنسبة قليلة من الإسمنت وتُرصّ على طبقات بوساطة المداحي كما هو مألوف في السدود الترابية. وقد استُخدمت هذه التقنية على الوجه الأمامي لبعض السدود.

سدود القيسونات

قيسون أثناء إنشاء أهوسة في هويس وسد مونتگمري پوينت.

القيسون Cofferdams هو حاجز (عادة ما يكون مؤقت) يتم إنشائه لمنع المياه من منطقة عادة ما تكون مغمورة. يُصنع سد القيسون من الخشب، الخرسانة أو ألواح الصلب، تستخدم القيسونات للتمكين من البناء على أساس السدود الدائمة، الجسور، والهياكل المشابه. عند اكتمال المشروع، يمكن هدم القيسونات أو إزالتها. انظر أيضاً طريق ممهد وجدار استنادي. تتضمن الاستخدامات الشائعة للقيسونات إنشاء وإصلاح منصات النفط البحرية. في مثل هذه الحالات تُنصع القيسونات من ألواح الصلب ويلحم في مكانها تحت الماء. يُضح الهواء في المكان، فيؤدي إلى إزاحة الماء مما يسمح ببيئة عمل جافة تحت السطح. عند الانتهاء، يتم تفكيك القيسون ما لم تتطلب تلك المنطقة صيانة مستمرة.

سدود خشبية

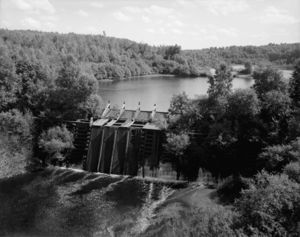

سد كوخي خشبي في مشيگن، التقطت الصورة عام 1978.

استخدمت السدود الخشبية على نطاق واسع في أوائل الثورة الصناعية وفي المناطق الحدودية بسبب سهولة وسرعة بنائها. نادراً ما يتم بناءها في العصر الحديث من قبل البشر بسبب عمرها القصير نسبياً والارتفاع المحدود الذي يمكن بناؤها فيه، يجب الحفاظ على السدود الخشبية مبللة باستمرار من أجل الحفاظ على خصائص الاحتفاظ بالمياه والحد من تدهورها عن طريق التعفن، على غرار البراميل. المواقع التي يكون بناء السدود الخشبية أكثر جدوى من الناحية الاقتصادية هي تلك الأماكن التي يكون فيها الخشب وفيراً، الاسمنت مكلفاً أو صعب نقله، وإما أن سد التحويل المنخفض مطلوب أو أن طول العمر لا يمثل مشكلة. كانت السدود الخشبية متعددة، خاصة في غرب أمريكا الشمالية، لكن معظمها فشل، أو اختفى تحت السدود الأرضية أو تم استبداله بهياكل جديدة تماماً. هناك نوعان شائعان من السدود الخشبية هما "الكوخية" و"المدعمة".

السدود الكوخية الخشبية تصنع من الأخشاب الثقيلة أو جذوع الأشجار على شكل كوخ وتمليء من الداخل بالتراب والأناض. يدعم هيكل السد الكوخي الثقيل وجه السد ووزن المياه.

السدود المدعمة الخشبية، هي هياكل أكثر أناقة، تستخدم مجموعة متنوعة من طرق البناء باستخدام الأخشاب الثقيلة لدعم الألواح المرتبة للاحتفاظ بالمياه.

هناك عدد ضئيل جداً من السدود الخشبية المستخدمة حالياً. إن الأخشاب، المصفوفة على شكل أعواد أو أفرع أو أغصان، هي المادة الأساسية التي تستخدمها القنادس، مع إضافة الطين أو الأحجار.

سدود الصلب

سد رد ردج المصنوع من الصلب، بُني عام 1905، مشيگن.

سد الصلب steel dam، هو نوع من السدود الذي تم تجربته لفترة وجيزة في مطلع القرن التاسع عشر والعشرين، والذي يستخدم طلاء الفولاذ (بزاوية) والعوارض الحاملة كهيكل. كانت سدود الصلب، التي تم تصميمها كهيكال دائمة، تجربة (يمكن القول أنها فشلت) لتحديد ما إذا كان من الممكن ابتكار تقنية بناء أرخص من أعمال البناء أو الخرسانة أو أعمال الحفر، ولكنها أكثر ثباتاً من سدود الأكواخ الخشبية.

سدود القندس

تبني القنادس سدوداً مصنوعة بصفة أساسية من الطين والأعواد وغمرها واتخاذها موئلاً لها. عن طريق غمر قطعة من الأرض، يمكن للقنادس التنقل أسفل السطح أو بالقرب منه والبقاء متخفية أو محمية بشكل جيد نسبياً من الحيوانات المفترسة. كما تسمح المنطقة المغمورة للقنادس بالوصول إلى الطعام، خاصة خلال فصل الشتاء.

عناصر الإنشاء

مصنع توليد الطاقة

توربين هيدروليكي ومولد كهربائي.

مقالة مفصلة: طاقة كهرمائية

تعد السدود dams، من أكبر المنشآت المائية التي ينفذها الإنسان على الأنهار الدائمة الجريان أو الوديان الموسمية من أجل تخزين مياهها وتنظيم جريانها ودرء أخطار الفيضانات ومواسم الجفاف، واستخدام المياه في توليد الطاقة الكهربائية النظيفة، وتعويض النقص في مياه الشرب والاستخدامات المنزلية والصناعة والسياحة والزراعة المروية، وتنظيم الملاحة النهرية والمحافظة على البيئة. تنفَّذ السدود بارتفاع قليل نسبياً على الشواطئ البحرية من أجل درء مخاطر المدّ والجزر كما هي الحال في هولندا، كما تنفَّذ على الأنهار الكبيرة من أجل درء خطر فيضاناتها وحماية الأراضي المأهولة المنخفضة المحيطة بها. ويطلق عليها عندئذ اسم سدود الحماية.

المفايض

مفيض على سد لين بريان, ويلز إثر ملئه لأول مرة.

مقالة مفصلة: مفيض

المفيض فهو منشأة تعمل عمل صمّام الأمان، فتخلّص بحيرة السد من المياه التي تفيض عن حجم تخزينها الأعظمي المعتمد، ولاسيما مياه الفيضان وذلك بإسالتها بأمان إلى المنطقة الواقعة خلف السد أو إلى وادٍ مجاور.

انشاء السد

الأغراض الشائعة

يُحدد هدف السد وطريقة استثمار بحيرة التخزين خلفه، كمية الفواقد المائية المسموح بها عبر جسم السد وأساساته. ففي سدود مياه الشرب والمواقع ذات الموارد المائية المحدودة، من المفروض أن تكون هذه الفواقد ضئيلة جداً بسبب الحاجة إلى المياه، والكلفة الباهظة التي تُنفق على تخزينها، وفي هذه الحالة يجب اتخاذ جميع الإجراءات الممكنة لتقليص حجم هذه الفواقد المائية إلى أدنى حدّ ممكن، وضمان أمان استقرار السد. أما ما يتصل بسدود درء الفيضان فلا توجد عموماً أي حدود اقتصادية لكمية الفواقد المائية إلا وفق ما يقتضيه أمان استقرار جسم السد، وفي بعض سدود توليد الطاقة الكهربائية فقد تبقى بحيرة التخزين فترة طويلة ملأى بالمياه ليجري بعد ذلك تفريغها في عدة ساعات من أجل توليد أكبر طاقة كهربائية ممكنة مما يعرض وجهها الأمامي إلى خطر التفريغ السريع. والسدود التي تُصمم لتبقى فارغة خلال فترة طويلة من الزمن تتطلب بعض الإجراءات التصميمية لوقايتها من أخطار الحيوانات القارضة وأخطار التشقق بسبب الجفاف.

الوظيفة	مثال
توليد الطاقة	الطاقة الكهرمائية هي مصدر رئيسي للكهرباء في العالم. فالعديد من الدول لديها أنهار ذات تدفق مائي مناسب, التي يمكن إنشاء السدود عليها لأغراض توليد الطاقة. فعلى سبيل المثال, إيتايپو على نهر پارانا في أمريكا الجنوبية يولد 14 گيگاواط ويوفر 93% من الطاقة المستهلكة في پاراگواي و 20% من استهلاك البرازيل في سنة 2005.
حفظ توازن تدفق المياه / الري	السدود كثيراً ما تستعمل للتحكم في وتثبيت مستوى تدفق الماء, غالباً لأغراض زراعية وللري.^[15] غيرهم مثل سد مضيق برگ يمكن أن يساعد على تثبيت مستوى تدفق الماء و مناسيب البحيرات والبحار الداخلية, ونعني في هذه الحالة بحر آرال.^[16]
منع الفيضان	سدود مثل سد بلاك واتر في وبستر, نيو همپشر و Delta Works تم بناؤهم للتحكم في الفيضان.^[17]
استصلاح الأراضي	السدود (التي يكثر تسميتها dykes أو levees في هذا السياق) تـُستعمل لمنع دخول الماء إلى منطقة لكي لاتـُغمر, مما يتيح استصلاحها للاستخدام البشري.
تحويل المياه	انظر: سد تحويل.

تحديد الموقع

One of the best places for building a dam is a narrow part of a deep river valley; the valley sides can then act as natural walls. The primary function of the dam's structure is to fill the gap in the natural reservoir line left by the stream channel. The sites are usually those where the gap becomes a minimum for the required storage capacity. The most economical arrangement is often a composite structure such as a masonry dam flanked by earth embankments. The current use of the land to be flooded should be dispensable.

Significant other engineering and engineering geology considerations when building a dam include:

permeability of the surrounding rock or soil
فوالق الزلازل
landslides and slope stability
peak flood flows
reservoir silting
environmental impacts on river fisheries, forests and wildlife (see also fish ladder)
impacts on human habitations
compensation for land being flooded as well as population resettlement
removal of toxic materials and buildings from the proposed reservoir area

تقدير أثر السد

عندما يوجد نوع واحد من التربة بالقرب من موقع السد، تكمن مسألة التصميم في اختيار السد الأكثر اقتصاديةً الممكن إنشاؤه من هذا النوع من التربة. وإذا كانت هذه التربة كتيمة فسيعتمد تصميم السد أساساً على ردميات متجانسة. أما إذا كانت التربة المتوافرة نفوذة كالرمل والبحص، فيمكن عندئذ اعتماد عنصر الكتامة على الوجه الأمامي للسد من مواد مُصَنَّعة كالبلاطات الخرسانية أو الخرسانة الأسفلتية أو الصفائح المعدنية غير القابلة للصدأ وغيرها، وذلك وفق المواد المتاحة والمقارنة الفنية-الاقتصادية. وقد تتوافر بالقرب من موقع السد أنواع عديدة من التربة، وفي هذه الحالة يُفضل اختيار سد غير متجانس.

يُعطى لمواصفات الأساس التأثير الكبير في تصميم ردميات جسم السد، وقد تكون مسألة معالجة الأساس في بعض الأحيان من أهم وأصعب عناصر تصميم المشروع. وكلما كانت تربة الأساس ذات مقاومة ضعيفة للقص، كان من الضروري تصميم ردميات جسم السد أعرض وبميول أصغر من الميول الممكنة في موقع آخر. كما يجب أيضاً مراعاة الهبوطات المتوقعة في تربة الأساس الرخوة وتأثيرها في الارتفاع الاحتياطي في جسم السد وإمكانية حدوث التشققات نتيجة الهبوطات غير المتجانسة.أما إذا كان الأساس صخرياً فلا بدّ من ضمان ربط نواة السد بصخر الأساس جيداً وبطريقة كتيمة. وإذا كانت هناك ثمة ضرورة لتنفيذ ستارة حقن في صخور الأساس، فيجب أن يكون هذا الإجراء مسوغاً فنياً واقتصادياً.

الأثر البيئي

الأشجار الساقطة والقمامة تراكمت بسبب السد

مقالة مفصلة: الآثار البيئية للسدود

Dams affect many ecological aspects of a river. Rivers depend on the constant disturbance of a certain tolerance. Dams slow the river and this disturbance may damage or destroy this pattern of ecology. Temperature is also another problem that dams create. Rivers tend to have fairly homogeneous temperatures. Reservoirs have layered temperatures, warm on the top and cold on the bottom; in addition often it is water from the colder (lower) layer which is released downstream, and this may have a different dissolved oxygen content than before. Organisms depending upon a regular cycle of temperatures may be unable to adapt; the balance of other fauna (especially plant life and microscopic fauna) may be affected by the change of oxygen content.

Water exiting a turbine usually contains very little suspended sediment, which can lead to scouring of river beds and loss of riverbanks; for example, the daily cyclic flow variation caused by the Glen Canyon Dam was a contributor to sand bar erosion.

Older dams often lack a fish ladder, which keeps many fish from moving up stream to their natural breeding grounds, causing failure of breeding cycles or blocking of migration paths.^[18] Even the presence of a fish ladder does not always prevent a reduction in fish reaching the spawning grounds upstream. In some areas, young fish ("smolt") are transported downstream by barge during parts of the year. Turbine and power-plant designs that have a lower impact upon aquatic life are an active area of research.

A large dam can cause the loss of entire ecospheres, including endangered and undiscovered species in the area, and the replacement of the original environment by a new inland lake.

Depending upon the circumstances, a dam can either reduce or increase the net production of greenhouse gases. An increase can occur if the reservoir created by the dam itself acts as a source of substantial amounts of potent greenhouse gases (methane and carbon dioxide) due to plant material in flooded areas decaying in an anaerobic environment. According to the World Commission on Dams report, when the reservoir is relatively large and no prior clearing of forest in the flooded area was undertaken, greenhouse gas emissions from the reservoir could be higher than those of a conventional oil-fired thermal generation plant.^[19] A decrease can occur if the dam is used in place of traditional power generation, since electricity produced from hydroelectric generation does not give rise to any flue gas emissions from fossil fuel combustion (including sulfur dioxide, nitric oxide, carbon monoxide, dust, and mercury from coal).

الأثر الإجتماعي الإنساني

تعد السدود من أكبر المنشآت الهندسية التي ينفّذها الإنسان في الطبيعة. ولا شك في أن لها آثاراً إيجابية وأخرى سلبية. ومن آثارها الإيجابية توفير المياه اللازمة للنمو الاقتصادي والاجتماعي وخصوصاً في منطقتنا شبه الجافة. فالماء هو الحياة. ومن آثارها السلبية غمرُ بعض الأراضي الخصبة وترحيل سكان القرى والمدن الواقعة ضمن بحيرة السد وتبخّر كميات من المياه، وحجز الطمي عن الأراضي الزراعية الموجودة أسفل السد وعن الشواطئ البحرية، وما قد ينجم عنه من تراجع فيها. وفي المحصلة، لا بدّ أن تكون إيجابيات مشروع السد الاقتصادية والاجتماعية والبيئية أكبر من سلبياته المحتملة من أجل تسويغ إنشاء السد.

تقضي ضرورة مواكبة التطور الاقتصادي والاجتماعي للنمو السكاني الكبير نسبياً في الوطن العربي، بالاستمرار في بناء السدود حيثما كان ذلك فنياً واقتصادياً ممكناً والعمل مع مهندسي البيئة على تقليص سلبياتها البيئية إلى أدنى حد ممكن، وذلك من أجل تأمين المياه واستخدامها وفق أولوياتها الاقتصادية والاجتماعية في مجالات الشرب والصناعة والسياحة والزراعة المروية وإنتاج المزيد من الغذاء. ومن المعروف أن توفير هذا المطلب على مستوى البلد العربي الواحد أمر صعب التحقيق. لذلك لا بدّ من تعزيز التعاون بين الدول العربية في مجال المياه والتشجيع على إقامة مشروعات مائية مشتركة فيما بينها وتشكيل مجلس أعلى للمياه على مستوى وزراء المياه العرب من أجل تحقيق ذلك.

الجوانب الاقتصادية

بعد تنفيذ السد يتمّ استلام المشروع من قبل الإدارة صاحبة المشروع استلاماً أولياً. ثمّ يدخل السد مرحلة الملء التجريبي وفق برنامج يُتفق عليه بين المهندس المصمم والإدارة إلى أن يصل السد إلى مرحلة الاستثمار النهائي الناجح. عندئذ يمكن أن يقال بأن دراسة السد قد وصلت إلى نهايتها ويمكن استلام مشروع السد استلاماً نهائياً. يجب ألا تقل خبرة المهندس المنفذ لمشروع السد عن خبرة المهندس المصمم، وعلى المهندس المسؤول عن استثمار السد أن يستوعب جميع المراحل السابقة التي مرّ بها المشروع من أجل ضمان تشغيله وصيانته بطريقة آمنة. فمن المعروف أنه لا يوجد تصميم أو تنفيذ مثالي في مجال السدود الترابية والركامية لكثرة العوامل المؤثرة فيها، وهذا ما يضفي على استثمار مشروع السد أهميةً خاصة. فالاستثمار المقترن بإجراء المراقبة اليومية أو الأسبوعية أو الشهرية أو السنوية وفق المواصفات القياسية ذات الصلة يضمن اكتشاف أي عيوب قد تظهر، ويمكّن من إيجاد الحلول المناسبة لها وتنفيذها في الوقت المناسب من دون أن يتَعرّض السد والمناطق المجاورة له للخطر. أما الاستثمار السيئ فقد يكون قادراً على تعريض السد للخطر الجاد مهما كان السد جيِّدَ التصميم والتنفيذ.

أهمية أجهزة القياس في السدود الترابية والركامية

تتمتع ردميات هذه السدود بمرونة لا بأس بها نسبياً تجعلها قادرة على محاكاة الحركات والتشوّهات المتوقع تشكلها في أساسات السد وردمياته في مختلف مراحل عمر المشروع. ويتمّ تقديرها بالاستناد إلى نتائج التجارب المخبرية التي تُجرى على مواد الإنشاء وتربة الأساسات، كما يجب رصدها من المراقبات الحقلية، ويُميّز في هذا المجال بين حركة الردميات في في أثناء مرحلة التنفيذ ومرحلة الاستثمار. تشمل حركة الردميات في أثناء مرحلة التنفيذ هبوط الردميات الترابية التي تؤثّر فيها بصورة رئيسة نسبة الرطوبة التنفيذية ومواصفات التربة، ولاسيما كثافتها الجافة وإمكانية تشكل ضغوط مسامية فيها، وهبوط الردميات الركامية التي تتأثر بطريقة رصها وكمية المياه المستخدمة في ترطيبها وكمية التربة الناعمة والأحجار الصغيرة الموجودة ضمنها، وبمواصفات صخور الركام من حيث المقاومة والشكل والحجم، إضافة إلى هبوط تربة الأساسات الناجم عن وزن الردميات المتوضعة فوقها. أما حركة الردميات الترابية بعد التنفيذ فهي تشمل استمرار عملية انضغاطها ومن ثم هبوطها تحت تأثير وزنها الذاتي وضغط المياه عليها ومدى تلاشي الضغوط المسامية التي ربما تكون قد تشكلت ضمنها، في حين تنجم هبوطات الردميات الركامية بعد التنفيذ عن إعادة توضع صخور الركام تدريجياً تحت تأثير الإجهادات المركزة في نقاط التماس بين هذه الصخور مما يؤدي إلى إعادة تنظيم بنية الركام إلى كتلة أكثر كثافة نسبياً.

تتحرك قمة السد عند امتلاء بحيرة التخزين بالمياه أفقياً باتجاه الوجهين الأمامي والخلفي للسد وذلك نتيجة ظاهرتين متعاكستين. فضغط المياه على الوجه الأمامي يحاول دفع جسم السد باتجاه الخلف، إلا أنه يضغط أيضاً على الأساسات الواقعة تحت الوجه الأمامي مؤدياً بذلك إلى دوران قمة السد باتجاه الأمام، وينجم عن محصلة هاتين الحركتين انحراف ما باتجاه أحد وجهي السد عند امتلاء بحيرة التخزين بالمياه وبالاتجاه المعاكس عند تفريغها. كما تتحرك قمة السد عندئذ طولياً على نحو موازٍ لمحور السد باتجاه مركز الوادي أو كتفيه وفق قيمة الضاغط المائي ونوعية صخور كتفي الوادي.

يتمّ رصد الهبوطات الشاقولية وحركة قمة السد المذكورة أعلاه عن طريق زرع نقاط قياس في مواقع مميزة من جسم السد وقمته والمنطقة الواقعة خلفه، من أجل مراقبتها لاحقاً بوساطة أجهزة المساحة الدقيقة وتحديد تشوّهاتها في أثناء مدة التنفيذ والاستثمار انطلاقاً من نقاط مرجعية ثابتة محددة على كتفي الوادي وعلى طول محور السد، ووفق برنامج مراقبة محدد للوقوف من خلال ذلك على سلوكية السد في أي وقت عن طريق المقارنة الدورية بالوضع الأساسي.

يجب أيضاً قياس الضغوط المسامية التي قد تتشكل في تربة الأساسات والردميات الترابية بوساطة خلايا قياس خاصة من أجل الوقوف على مدى خطورة هذه الضغوط المسامية في أثناء مرحلتي التنفيذ والاستثمار، ومقارنة الضغوط المقاسة بالضغوط المحسوبة.

كما تجب مراقبة المياه الراشحة عبر النواة الكتيمة وأساسات السد عن طريق لحظ عدد كافٍ من آبار المراقبة التي تُسمّى بالبيزومترات،كما يجب مراقبة تطوّر عكر المياه الظاهرة للعيان خلف السد في حال وجودها.

مراحل دراسة السدود وتنفيذها

يشمل تصميم السد كلاً من الدراسة الأولية والدراسة النهائية.

1ـ تشمل الدراسة الأولية عدة مواقع على المجرى المائي آخذين بالحسبان العوامل المؤثرة في تصميم السد من أجل اختيار أفضل المواقع لإقامته، وتشمل هذه المرحلة تنفيذ مختلف أنواع التحريات الأولية بما في ذلك مواد البناء والأثر البيئي ووضع المخطط العام لمشروع السد وملحقاته، إضافةً إلى التقييم الفني-الاقتصادي الأولي.

2ـ أما المرحلة النهائية للتصميم فتشمل تنفيذ جميع التحرّيات التفصيلية في الموقع المعتمد وتقدير كميات مواد البناء اللازمة وتحديد مواصفاتها الفيزيائية ـــ الميكانيكية وإعداد المخططات التنفيذية التفصيلية والمواصفات الفنية لجميع الأعمال التي يتألف منها مشروع السد، إضافة إلى دراسة الأثر البيئي والتقييم الاقتصادي النهائي للموقع المختار وفق الطرق المعتمدة دولياً.

3ـ مرحلة التدقيق: يدقق الدراسة استشاري مؤهل، وعلى المهندس المصمم مناقشة التعديلات التي يقترحها المهندس المدقق وإجراء التعديلات اللازمة على التصميم وفق ما يتمّ الاتفاق عليه بإشراف الإدارة صاحبة المشروع التي تتخذ القرارات وفق مصلحتها ومصلحة مشروعها في حال وجود خلاف في بعض وجهات النظر.

4ـ بعد استلام الدراسة المُدقَّقة للمشروع استلاماً نهائياً من قبل الإدارة صاحبة المشروع يتمّ التعاقد مع شركة مؤهلة لتنفيذ مشروع السد وملحقاته وفق المخططات والمواصفات الفنية المعتمدة بموجب مناقصة داخلية أو عالمية.

5 ـ مهما كانت التحريات الجيولوجية ـــ الهدروجيولوجية كثيفة، إلا أن نتائجها تبقى نقطية تعبّر عن المنطقة التي أُجريت فيها، لذلك غالباً ما تتكشف في أثناء التنفيذ بعض العوامل الطارئة وغير الملحوظة في تصميم السد مما يقتضي إجراء بعض التعديلات على المخططات التنفيذية. لذلك يُفضَّل التعاقد مع المهندس المصمم لمواكبة تنفيذ المشروع وإجراء التعديلات اللازمة بما ينسجم مع التصميم الأساسي.

6ـ يجب التعاقد مع مهندس استشاري مؤهل للإشراف على تنفيذ المشروع وفق المخططات النهائية المعدلة والمواصفات الفنية المعتمدة.

انهيارات السدود

تفريغ الخزان من خلال سد تـِتون المنهار.

International special sign for works and installations containing dangerous forces

إن كل السدود بمختلف أنواعها يجب أن تستمر كلما تقدمت في السن وبدون صيانة صحيحة، إذ تؤدي إلى ظاهرة الانهيار التي يتوجب الوقوف على أسبابها ونتائجها لأنها سوف تؤدي إلى كوارث طبيعية. الأخطاء التصميمية في بناء السدود:

-1- أخطاء في تصميم التسليح وحساب الإجهادات.

-2- أخطاء في دراسات التربة لموقع السد.

-3- أخطاء تنفيذية في عملية صب الخرسانة والوصلات الاستنادية.

-4- أخطاء في حساب منسوب الفيضان.

-5- أخطاء في حساب تحمل جسم السد للزلزال الأرضية.

-6-أخطاء في تنفيذ الكتلة البيتونية، عوامل الإماهه، درجة الحرارة، والخلطة الوزنية المناسبة للمواد الأولية للكتلة البيتونية، ونوعية مادة الاسمنت.

وهناك حالة شهيرة للإنهيار المتعمد لسد (قبل القانون المذكور أعلاه) وهي إغارة مدمرات السدود من سلاح الجو الملكي البريطاني على ألمانيا في الحرب العالمية الثانية في (ما أسموه "عملية إعادة العفة Operation Chastise"), والتي اختاروا فيها ثلاثة سدود ألمانية لتدميرهم للتأثير على البنية التحتية والصناعة الألمانية وقدرات توزيع الكهرباء المولدة من نهري رور و إدر. الغارة أصبحت لاحقاً مادة للعديد من الأفلام.

السدود في الوطن العربي

أولت الدول العربية اهتماماً خاصاً لتنظيم مواردها المائية السطحية عن طريق بناء العديد من السدود الترابية والركامية. وكانت الجمهورية العربية السورية رائدة في هذا المجال، فقد نفذت حتى اليوم 167سداً صغيراً ومتوسطاً وكبيراً، وكان أهمها سدّ الطبقة على نهر الفرات، كما أسهمت السدود الأخرى في توزيع الثروة المائية على مختلف المحافظات السورية وتوفير شروط العمل فيها والحد من هجرة الريف إلى المدينة. ومن أهم السدود في الوطن العربي السد العالي في مصر، وسد الروصيرص في السودان على نهر النيل، وسد الغريب في الجزائر، وسد الويد الكبير في تونس، وسد مأرب في اليمن، وسد الوحدة المشترك بين سورية والمملكة الأردنية الهاشمية على نهر اليرموك (قيد التنفيذ حالياً)، وسد القادسية على نهر الفرات وسد الموصل على نهر دجلة في العراق.
