كابل محوري

"Coax" تحوّل إلى هنا. لمطالعة the act of coaxing، انظر Persuasion.

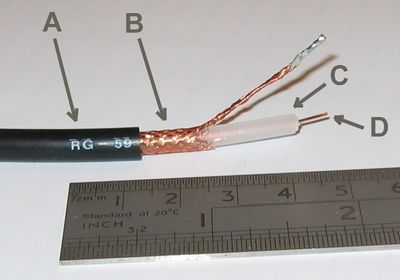

RG-59 flexible coaxial cable composed of:

1. Outer plastic sheath
2. Woven copper shield
3. Inner dielectric insulator
4. Copper core

Cross-sectional view of a coaxial cable

الكبل متحد المحور 'أو' [[ coax ( /ˈkoʊ.æks/) ]] يحتوي على موصل داخلي محاط بطبقة عازلة أنبوبية ، محاط بدرع موصل أنبوبي. تحتوي العديد من الكابلات المحورية أيضًا على غلاف أو سترة خارجية عازلة. المصطلح متحد المحور يأتي من الموصل الداخلي والدرع الخارجي الذي يتقاسم محورًا هندسيًا. تم استخدام الكبل المحوري في أول عام (1858) وبعد التركيبات الكبلية العابرة للأطلسي ، ولكن لم يتم وصف نظريته حتى عام 1880 من قبل الفيزيائي والمهندس والرياضيات الإنجليزية Oliver Heaviside ، الذي سجل براءة اختراع التصميم في تلك السنة (براءة الاختراع البريطانية رقم 1407).

الكبل متحد المحور هو نوع من خطوط النقل ، يستخدم لحمل الإشارة كهربائية عالية التردد مع ضياعات منخفضة. يتم استخدامه في تطبيقات مثل خطوط الهاتف ، شبكة الإنترنت ذات النطاق العريض broadband internet ، كابلات الشبكات ، نواقل البيانات في الكمبيوتر عالي السرعة , ، كابلات التلفزيون الحاملة للإشارات ، وربط أجهزة إرسال راديو و المستقبلات إلى الهوائي). و يختلف عن الكبلات ذات الدرع لأن الكبلات والموصلات يتم التحكم فيها لإعطاء تباعد موصل دقيق وثابت ، وهو أمر ضروري لكي يعمل بكفاءة كخط نقل.

Oliver Heaviside invented the coaxial cable in 1880

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 الاستخدامات

يُستخدم الكابل المحوري كخط نقل لإشارات التردد اللاسلكي. تتضمن تطبيقاته feedline كموصل بين مرسل الراديو و المستقبلات بهوائياتها وشبكات الكمبيوتر (على سبيل المثال ، شبكة Ethernet) ، و الصوت الرقمي () S / PDIF) ، وتوزيع إشارات كابل التلفزيون. تتمثل إحدى ميزات المحورية على أنواع أخرى من خط النقل الراديو في وجود المجال الكهرومغناطيسي في الكبل متحد المحور المثالي حيث يحمل هذا المجال الإشارة الموجودة فقط بين داخل و خارج الموصلات الكهربائية . فيتيح ذلك تثبيت الكبلات المحورية بجانب الأجسام المعدنية مثل قنوات التصريف دون فقد الطاقة الذي يحدث في أنواع أخرى من خطوط النقل. يوفر الكابل المحوري أيضًا حماية للإشارة من التداخل الكهرومغناطيسي electromagnetic interference الخارجي.

 التوصيف

تقشير الكابل المحوري (ليس بمقياس رسم

يوصل الكبل متحد المحور الإشارة كهربائية باستخدام موصل داخلي (عادةً ما يكون من النحاس الصلب أو النحاس المقطوع أو السلك الفولاذي المطلي بالنحاس) محاطًا بطبقة عازلة وكلها محاطة بدرع ، وعادة ما تكون واحدة إلى أربع طبقات من نسيج معدني محبوك و شريط معدني. الكابل محمي بغطاء عازل خارجي. عادة ، يتم الاحتفاظ الدرع ضمن الأرض ويتم تطبيق إشارة تحمل الجهد على مركز الموصل . تتمثل ميزة التصميم المحوري في أن الحقول الكهربائية والمغناطيسية مقيدة بـ عازل مع وجود القليل من تسرب خارج الدرع. علاوة على ذلك ، يتم منع المجالات الكهربائية والمغناطيسية الموجودة خارج الكابل من التداخل مع الإشارات الموجودة داخل الكابل. تجعل هذه الخاصية من الكبل المحوري اختيارًا جيدًا لحمل الإشارات الضعيفة التي لا يمكن أن تسمح للتداخلات القادمة من البيئة الخارجية أو الإشارات الكهربائية الأقوى التي يجب ألا يُسمح لها بالإنتشار أو الاقتران في هياكل أو دارات مجاورة. فنجد أن الكابلات والكابلات ذات القطر الأكبر ذات الدروع المتعددة لديها تسرب أقل.

تشمل التطبيقات الشائعة للكابل المحوري توزيع الفيديو و CATV ونقل الترددات اللاسلكية والميكروويف ووصلات بيانات الكمبيوتر والأجهزة.

يتم تحديد الممانعة المميزة للكبل ($Z_{0}$) بواسطة ثابت العزل الكهربائي للعازل الداخلي ونصف قطر الموصلات الداخلية والخارجية. في أنظمة الترددات الراديوية ، حيث يكون طول الكابل قابلاً للمقارنة مع الطول الموجي للإشارات المرسلة ، تعد الممانعة و الموحدة المميزة للكبل مهمة للحد من الفقد. يتم اختيار ممانعة المصدر والحمل لمطابقة مقاومة الكبل لضمان الحد الأقصى لنقل الطاقة والحد الأدنى نسبة الموجة الثابتة. تشمل الخصائص المهمة الأخرى للكابل المحوري التخميد والتقليل كدالة للتردد وإمكانية معالجة الجهد و جودة الدرع.

 الإنشاء

تؤثر خيارات تصميم الكابلات المحورية على الحجم الفعلي وأداء التردد والتخميد وقدرات معالجة الطاقة والمرونة والقوة والتكلفة. قد يكون الموصل الداخلي صلبًا أو محصوراًو هي أكثر مرونة. للحصول على أداء أفضل و عالي التردد ، قد يكون الموصل الداخلي مطلي بالفضة. غالبًا ما يستخدم الأسلاك الفولاذية المطلية بالنحاس كموصل داخلي للكابلات المستخدمة في صناعة كابلات التلفزيون.

قد يكون العازل المحيط بالموصل الداخلي من البلاستيك الصلب أو البلاستيك الرغوي أو الهواء مع وجود فواصل تدعم السلك الداخلي. تحدد خصائص العازل بعض الخصائص الكهربائية للكابل. الاختيار الشائع هو عازل صلب البولي إيثيلين (PE) ، يستخدم في الكابلات منخفضة الضياعات. يتم استخدام Teflon (PTFE) الصلب أيضًا كعازل ، وعلى وجه الحصر في كابلات plenum-rated . تستخدم بعض الخطوط المحورية الهواء (أو بعض الغازات الأخرى) ولديها فواصل لمنع الموصل الداخلي من الوصول للدرع. تستخدم العديد من الكابلات المحورية التقليدية سلكًا نحاسيًا مضفرًا مكونًا من درع . يتيح ذلك بأن يصبح الكبل مرنًا ، ولكنه يعني أيضًا وجود ثغرات في طبقة الدرع ، والبعد الداخلي للدرع يختلف قليلاً لأن الضفيرة لا يمكن أن تكون مسطحة. في بعض الأحيان يكون الجديل مطلي بالفضة. للحصول على أداء أفضل للدرع ، تحتوي بعض الكابلات على طبقة مزدوجة. قد يكون الدرع مجرد جديلين ، لكن من الشائع أكثر الآن أن يكون هناك غطاء ورقي رقيق مغطى بجديل سلكي. قد تستثمر بعض الكابلات في أكثر من طبقتين للدرع ، مثل "الدرع الرباعي" ، والذي يستخدم أربع طبقات متناوبة من الرقائق والجديل. تصميمات الدرع الأخرى تضحي بالمرونة للحصول على أداء أفضل ؛ فبعض الدروع عبارة عن أنبوب معدني صلب . لا يمكن ثني هذه الكابلات بحدة ، حيث أن الدرع سوف يلتصق و يتعقد ، مما يسبب ضياعات في الكابل. عند استخدام درع معدني ، فإن الموصل وهو سلك صغير مدمج في الرقائق يجعل لحام إنهاء الدرع أسهل. لنقل الترددات الراديوية عالية الطاقة حتى حوالي 1 جيجا هرتز ، يتوفر كابل متحد المحور مزود بموصل خارجي نحاسي صلب بأحجام 0.25 بوصة. يتم توصيل الموصل الخارجي مثل المنفاخ للسماح بالمرونة و يثبَّت الموصل الداخلي في موضعه بواسطة لولب بلاستيكي لتقريب عازل الهواء. اسم العلامة التجارية لمثل هذا الكبل هو 'Heliax' .

تتطلب الكابلات المحورية بنية داخلية لمادة عازلة (كهربائية) للحفاظ على التباعد بين الموصل المركزي والدرع. تزداد خسائر العازلية dielectric بهذا الترتيب: عازل مثالي (بلا خسارة) ، فراغ ، هواء ، polytetrafluoroethylene (PTFE) ، رغوة البولي إيثيلين ، والبولي إيثيلين الصلب. تسمح السماحية النسبية المنخفضة باستخدام التردد العالي.و يجب تعويض العازل الغير متجانس بواسطة موصل غير دائري لتجنب النقاط الساخنة الحالية.في حين أن العديد من الكابلات لها عازل صلب ، فإن العديد من الكابلات الأخرى لديها عازل رغاوي يحتوي على أكبر قدر ممكن من الهواء أو الغاز لتقليل الخسائر عن طريق السماح باستخدام موصل مركز قطره أكبر. سوف يقل تآكل الرغوة بحوالي 15٪ ، لكن بعض أنواع عازل الرغوة يمكنها امتصاص الرطوبة ؛ خاصة في أسطحها العديدة - في البيئات الرطبة ، مما يؤدي إلى زيادة كبيرة في الفقد. الدعامات على شكل نجوم أو أدراج تكون أفضل ولكنها أكثر تكلفة وأكثر عرضة لتسلل الرطوبة. كان لا يزال أكثر تكلفة كانت المحورية متباعدة الهواء المستخدمة لبعض الاتصالات بين المدن في منتصف القرن 20th. تم تعليق الموصل المركزي بواسطة أقراص البولي إيثيلين كل بضعة سنتيمترات. في بعض الكابلات المنخفضة الخسارة مثل النوع RG-62 ، يتم دعم الموصل الداخلي بخيوط حلزونية من البولي إيثيلين ، بحيث توجد مساحة هوائية بين كامل الموصل وداخل الغلاف. يسمح انخفاض ثابت العزل للهواء بقطر داخلي أكبر بنفس المعاوقة وقطر خارجي أكبر بنفس تردد القطع ، مما يقلل من الخسائر الأومية . تكون الموصلات الداخلية مطلية بالفضة أحيانًا لتنعيم السطح وتقلل الضياعات الناجمة عن skin effect. يمتد السطح الخشن للمسار الحالي ويركز التيار عند الذروة ، مما يزيد من الفقدان و الضياع الأومي.

يمكن أن يكون الغلاف العازل مصنوعًا من العديد من المواد. الاختيار الشائع هو PVC ، ولكن قد تتطلب بعض التطبيقات مواد مقاومة للحريق. قد تتطلب التطبيقات الخارجية من الغلاف أن يقاوم الضوء فوق البنفسجي أو الأكسدة أو تلف القوارض أو المغمور المباشر. تستخدم الكابلات المحورية المغمورة بالماء جلًا مانعًا للمياه لحماية الكبل من تسرب المياه عبر خدوش بسيطة في الغلاف. بالنسبة لتوصيلات الهيكل الداخلي ، قد يتم إهمال الغلاف العازل.

 انتشار الإشارة

تتمتع خطوط النقل Twin-lead بخاصية نشر الموجات الكهرومغناطيسية التي تنتشر أسفل الخط إلى الفضاء المحيط بالأسلاك الموازية. هذه الخطوط لها ضياعات منخفضة ، ولكن لها أيضًا خصائص غير مرغوب فيها. لا يمكن ثنيها أو طيّها بإحكام أو تشكيلها بطريقة أخرى دون تغيير الممانعة المميزة ، مما يؤدي إلى انعكاس الإشارة مرة أخرى نحو المصدر . كما لا يمكن وضعها تحت الأرض أو تشغيلها أو ربطها بأي شيء موصل ، حيث إن الحقول الموسعة ستحث التيارات في الموصلات القريبة مسببة إشعاع radiation غير مرغوب فيه وتفكيك في الخط. تحل هذه الخطوط المحورية هذه المشكلة إلى حد كبير عن طريق حصر كل الموجات الكهرومغناطيسية تقريبًا في المنطقة داخل الكبل. وبالتالي يمكن أن تكون الخطوط المحورية مثنية ومُلتوية بشكل معتدل دون آثار سلبية ، ويمكن ربطها بالدعامات الموصلة دون إحداث التيارات غير المرغوب فيها .

في تطبيقات الترددات الراديوية حتى گيگاهرتس ، تنتشر الموجة بشكل أساسي في وضع المغناطيسية الكهربائية العرضية، مما يعني أن كلا المجالين الكهربائي والمغناطيسي عموديان على اتجاه الانتشار. ومع ذلك ، يمكن أيضًا أن تنتشر أوضاع عرضية كهربائية (TE) أو مغناطيسية مستعرضة (TM) فوق بعض ترددات القطع ، كما يحدث ذلك في الدليل الموجي. عادة ما يكون من غير المرغوب فيه إرسال إشارات أعلى من تردد القطع ، لأنه قد يتسبب في انتشار وسائط متعددة ذات [سرعة الطور | سرعات طورية]] ، كما تتداخل الموجة مع بعضها البعض. القطر الخارجي يتناسب تقريبًا مع تردد القطع. نجد أيضاً نمط انتشار لموجة سطحية لا يتطلب أو يتطلب الدرع الخارجي ولكن فقط موصل مركزي منفرد موجود أيضًا في االكبل المحوري لكن هذا الوضع يتم تلافيه بفعالية في الهندسة التقليدية والمقاومة المشتركة. تحتوي خطوط المجال الكهربائي لهذا الوضع [TM] على مكون طولي وتتطلب أطوال خطوط بطول نصف الموجة أو أطول. قد يُنظر إلى الكبل المحوري كنوع من الدليل الموجي). تنتقل الطاقة عن طريق المجال الكهربائي الشعاعي والمجال المغناطيسي المحيطي في TEM00 الوضع المستعرض. هذا هو الوضع السائد من التردد صفر (DC) إلى الحد العلوي الذي تحدده الأبعاد الكهربائية للكابل.

 الوصلات

A male F-type connector used with common RG-6 cable

A male N-type connector

تفضي نهايات الكابلات المحورية عادة إلى الموصلات . فالموصلات المحورية مصممة للحفاظ على شكل محوري عبر الاتصال ولديها نفس الممانعة مثل الكابل الموصل. عادة ما تكون الموصلات مطلية بمعادن شديدة التوصيل مثل الفضة أو الذهب المقاوم للتشوه. بسبب skin effect ، يتم حمل إشارة التردد اللاسلكي فقط عن طريق الطلاء على ترددات أعلى ولا تخترق جسم الموصل. ومع ذلك ، فإن الفضة تتلطخ بسرعة وكبريتيد الفضة الذي يتم إنتاجه فأدائه كموصل غير جيد ، مما يجعل الفضة خيارًا سيئًا لهذا التطبيق.

 متغيرات مهمة

يعد الكابل المحوري نوعًا معينًا من خط النقل ، لذلك تعد نماذج الدائرة المطورة لخطوط النقل العامة مناسبة. انظر معادلة Telegrapher.

Schematic representation of the elementary components of a transmission line.

Schematic representation of a coaxial transmission line, showing the characteristic impedance $Z_{0}$.

 بارامترات فيزيائية

في القسم التالي ، يتم استخدام هذه الرموز:

• طول الكبل، $h$.
• القطر الخارجي للموصل "الداخلي"، $d$.
• القطر الداخلي للدرع، $D$.
• ثابت العزل الكهربائي للعازل، $\epsilon$. غالبًا ما يعرف ثابت العزل الكهربائي بثابت العزل الكهربائي النسبي $\epsilon _{r}$ يشار إلى ثابت العزل الكهربائي للمساحة الحرة $\epsilon _{0}$: $\epsilon =\epsilon _{r}\epsilon _{0}$. عندما يكون العازل عبارة عن مزيج من مواد عازلة مختلفة (على سبيل المثال ، تكون رغوة البولي إيثيلين عبارة عن مزيج من البولي إيثيلين والهواء) ، كثيراً ما يستخدم مصطلح ثابت العزل الكهربائي الفعال $\epsilon _{eff}$ .
• النفاذية المغناطيسية للعازل، $\mu$. غالبًا ما تعرف النفاذية على أنها النفاذية النسبية $\mu _{r}$ يشار إلى نفاذية الفراغ الحر $\mu _{0}$: $\mu =\mu _{r}\mu _{0}$. غالباً ما تكون النفاذية النسبية تقريبية 1.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 البارامترات الكهربائية الأساسية

• سعة التحويلة لكل وحدة طول، فاراد لكل متر.

$\left({\frac {C}{h}}\right)={2\pi \epsilon \over \ln(D/d)}={2\pi \epsilon _{0}\epsilon _{r} \over \ln(D/d)}$

• تسلسل التحريض لكل وحدة طول، في الهنري لكل متر.

$\left({\frac {L}{h}}\right)={\mu \over 2\pi }\ln(D/d)={\mu _{0}\mu _{r} \over 2\pi }\ln(D/d)$

• تسلسل المقاومة لكل وحدة طول ، بالأوم للمتر الواحد. المقاومة لكل وحدة طول هي فقط مقاومة الموصل الداخلي والدرع عند الترددات المنخفضة. أما في الترددات الأعلى ، يزيد skin effect من المقاومة الفعالة عن طريق حصر التوصيل بطبقة رقيقة من كل موصل
• تحويلة التوصيل لكل طول وحدة ، في سيمنز لكل متر. عادةً ما تكون الموصلية التحويلية صغيرة جدًا نظرًا لاستخدام العوازل ذات الخواص العازلة الجيدة (انخفاض شديد لظل الزاوية). في الترددات العالية ، يمكن أن يكون للعزل الكهربائي خسارة كبيرة في مقاومة.

 المتغيرات الكهربائية المشتقة

• ممانعة مميزة أوم (Ω). الممانعة المعقدة Z لطول لانهائي لخط النقل هي:

$Z={\sqrt {\frac {R+sL}{G+sC}}}$

حيث R هي المقاومة لكل وحدة طول ، L هو التحريض لكل وحدة طول ، G هو السماحية لكل وحدة طول عازلة, Cهي السعة لكل وحدة طول, and s = jω = j2πf هو التردد. يتم إلغاء أبعاد "لكل وحدة طول" في صيغة المقاومة .

في DC ، يكون المصطلحان التفاعليان صفراً ، وبالتالي فإن الممانعة لها قيمة حقيقية ، وهي مرتفعة للغاية.

$Z_{\mathrm {DC} }={\sqrt {\frac {R}{G}}}$.

مع زيادة التردد ، تصبح المكونات التفاعلية سارية المفعول وتكون مقاومة الخط ذات قيمة معقدة . بترددات منخفضة جدًا (نطاق صوت ، أنظمة الهاتف) G عادة ما تكون أصغر بكثير sC, لذلك فإن المقاومة في الترددات المنخفضة هي

$Z_{\mathrm {LowFreq} }={\sqrt {\frac {R}{sC}}}$,

التي لها قيمة المرحلة من -45 درجة.

في الترددات الأعلى ، تهيمن المصطلحات التفاعلية عادةً R and G, ومقاومة الكابل مرة أخرى تصبح ذات قيمة حقيقية. هذه القيمة هي Z₀, "الممانعة المميزة" للكابل:

$Z_{0}={\sqrt {\frac {sL}{sC}}}={\sqrt {\frac {L}{C}}}$.

بافتراض أن خصائص العزل الكهربائي للمادة داخل الكابل لا تختلف بشكل كبير عن نطاق تشغيل الكابل ، فإن الممانعة المميزة هي التردد المستقل أعلى من حوالي خمسة أضعاف تردد قطع الدرع. بالنسبة للكابلات المحورية النموذجية ، يتراوح تردد قطع الدرع من 600 (RG-6A) إلى 2،000 ؛ هرتز (RG-58C).

البارامترات L و C يتم تحديدها من نسبة الأقطار الداخلية (d) و الخارجية (D) ثابت الاقطار (ε). يتم استنتاج المقاومة المميزة من قبل

$Z_{0}={\frac {1}{2\pi }}{\sqrt {\frac {\mu }{\epsilon }}}\ln {\frac {D}{d}}\approx {\frac {60\Omega }{\sqrt {\epsilon _{r}}}}\ln {\frac {D}{d}}\approx {\frac {138\Omega }{\sqrt {\epsilon _{r}}}}\log _{10}{\frac {D}{d}}$

• التخميد (الخسارة) لكل طول الوحدة ، بـ [ديسيبل] لكل متر. هذا يعتمد على الضياعات في المواد العازلة التي تملأ الكابل ، والخسائر المقاومة في الموصل المركزي والدرع الخارجي. تعتمد هذه الخسائر على التردد ، وتصبح الخسائر أعلى كلما زاد التردد. يمكن تقليل فقدان skin effect في الموصلات عن طريق زيادة قطر الكابل. سيكون للكبل بضعف القطر نصف مقاومة skin effect . بتجاهل الخسائر العازلة وغيرها ، فإن الكبل الأكبر سيخفض خسارة ديسيبل / متر إلى النصف. عند تصميم النظام ، لا يأخذ المهندسون في الاعتبار الخسارة في الكبل فحسب ، بل أيضًا في الفقد في الموصلات.
• سرعة الانتشار ، بالمتر في الثانية. تعتمد سرعة الانتشار على ثابت العزل ونفاذية التيار (عادة ما تكون 1).::$v={1 \over {\sqrt {\epsilon \mu }}}={c \over {\sqrt {\epsilon _{r}\mu _{r}}}}$
• الحزمة أحادية الأسلوب . في الكبل متحد المحور ، يكون الوضع المهيمن (الوضع ذو التردد الأدنى للقطع) هو وضع TEM ، الذي لديه تردد قطع قدره صفر ؛ انها تنتشر على طول الطريق إلى DC الوضع مع أدنى قطع التالي هو وضع TE ₁₁ . يحتوي هذا الوضع على "موجة" واحدة (انعكاسان للأقطاب) في الالتفاف حول محيط الكابل. لتقريب جيد ، الشرط الخاص بنمط TE ₁₁ للنشر هو أن الطول الموجي في العزل الكهربائي ألا يزيد عن متوسط محيط العازل ؛

$f_{c}\approx {1 \over \pi ({D+d \over 2}){\sqrt {\mu \epsilon }}}={c \over \pi ({D+d \over 2}){\sqrt {\mu _{r}\epsilon _{r}}}}$.

وبالتالي ، يكون الكبل أحادي الوضع من و إلى d.c. يصل إلى هذا التردد ، وربما في الممارسة العملية تستخدم ما يصل إلى 90 ٪ من هذا التردد.

• ذروة الجهد. يتم تعيين ذروة هذا الجهد بواسطة جهد انهيار العازل. يعطي:

$V_{p}=1150\,S_{\text{mils}}\,d_{\text{in}}\,\log _{10}\left({\frac {D}{d}}\right)$

حيث

S_mils هو الجهد انهيار العازل في فولت لكل مل

d_in هو القطر الداخلي في البوصة

يحول عامل 1150 بوصة (كقطر) إلى (دائرة نصف قطرها) مل و يسجل ₁₀ .: التعبير أعلاه قد يعاد كتابته as

$V_{p}=0.5\,S\,d\,\ln \left({\frac {D}{d}}\right)$

حيث::: S هو جهد انهيار العازل في فولت لكل متر

d القطر الداخلي بالمتر

غالبًا ما يتم تقليل جهد الذروة المحسوب بعامل أمان.

 اختيار المقاومة

تم التحديد من أفضل التجارب لمقاومة الكابلات المحورية في التطبيقات عالية الطاقة وعالية الجهد ومنخفضة التخميد في Bell Laboratories في عام 1929 لتكون 30 و 60 و 77 Ω على التوالي. بالنسبة للكابل متحد المحور مزود بهواء عازل ودرع بقطر داخلي معين ، يتم تقليل التخميد باختيار قطر الموصل الداخلي للحصول على مقاومة مميزة تبلغ 76.7 ؛ Ω. عند الأخذ بعين الاعتبار العوازل الأكثر شيوعًا ، تنخفض مقاومة أفضل خسارة إلى قيمة تتراوح ما بين 52 إلى 64 درجة مئوية. يتم تحقيق أقصى قدرة للطاقة عند 30 Ω..

تبلغ الممانعة التقريبية المطلوبة لمطابقة هوائي ثنائي القطب في الفراغ الحر (أي ثنائي القطب بدون انعكاسات أرضية) 73 Ω ، لذلك كان يتم استخدام الكبل المحوري ذو 75 أوم عادةً لتوصيل هوائيات الموجات القصيرة بالمستقبلات. وتتضمن هذه عادةً مستويات منخفضة من طاقة التردد الراديوي بحيث تكون خصائص معالجة الطاقة وفولطية الجهد العالي غير مهمة عند مقارنتها بالتخميد . كما هو الحال مع CATV ، على الرغم من أن العديد من منشآت البث التلفزيوني ورؤوس CATV تستخدم 300 هوائي ثنائي القطب مطوي لاستقبال الإشارات خارج الهواء ، فإن الكبل المحوري ذو 75 Ω يجعل 4: 1 balun محول لهذه وكذلك الحصول على التخميد المنخفض. فإن المتوسط الحسابي بين 30 Ω و 77 Ω هو 53.5 Ω أما الوسط الهندسي فهو 48 Ω. يتم اختيار 50 Ω كحل وسط بين القدرة على معالجة الطاقة والتخميد بشكل عام تبعاً للحساب.تعمل درجة حرارة 50 Ω جيدًا بشكل محتمل لأنها تتوافق تقريبًا مع ممانعة القيادة (من الناحية المثالية 36 أوم) من أحادي القطب و أحادي الموجة ، مركب على مستوى أرضي أقل من المستوى الأمثل مثل سقف السيارة. تكون المطابقة أفضل في الترددات المنخفضة ، مثل راديو CB حوالي 27 ميجاهرتز ، حيث تكون أبعاد السقف أقل بكثير من ربع الطول الموجي ، وضعيف نسبيًا عند الترددات الأعلى ، VHF و UHF ، حيث قد تكون أبعاد السقف عدة موجات. تكون الموصلية في أحسن الأحوال سيئة ، لأن مقاومة محرك الهوائي ، نظرًا للسوية الأرضية غير الكاملة ، فتكون تفاعلية وليست مقاومة بحتة ، وبالتالي فإن الكابل المحوري 36 أوم لا يتطابق بشكل صحيح أيضًا. سنستخدم التركيبات التي تحتاج إلى المطابقة التامة نوعًا من الدارات المطابقة في قاعدة الهوائي ، أو في أي مكان آخر ، جنبًا إلى جنب مع طول محوري تم اختياره بعناية (من حيث الطول الموجي) ، بحيث يتم تحقيق التطابق المناسب ، والذي سيكون فقط على مدى تردد ضيق إلى حد ما.

RG-62 عبارة عن كبل متحد المحور 93 بوصة يستخدم أصلاً في شبكات الكمبيوتر المركزية في السبعينيات وأوائل الثمانينيات (كان الكبل يستخدم لتوصيل IBM 3270 أطراف بوحدات التحكم في مجموعة طرفية IBM 3274/3174). في وقت لاحق ، اعتمدت بعض الشركات المصنعة لمعدات الشبكة المحلية، مثل Datapoint لـ ARCNET ، RG-62 كمعيار للكابلات المحورية. يحتوي الكبل على أقل سعة لكل وحدة طول مقارنة بالكابلات المحورية الأخرى ذات الحجم المماثل. يجب أن يكون لدى جميع مكونات النظام المحوري نفس الممانعة لتجنب الانعكاسات الداخلية عند التوصيل بين المكونات. قد تتسبب هذه الانعكاسات في تخميد الإشارة وظلال عرض صورة التلفزيون ؛ قد تتسبب الانعكاسات المتعددة في أن يتبع الإشارة الأصلية أكثر من صدى. في أنظمة الفيديو التماثلية أو التلفزيونية ، يؤدي هذا ghosting في الصورة. كما تقدم الانعكاسات موجات دائمة، والتي تسبب خسائر متزايدة ويمكن أن تؤدي إلى انهيار الكابلات العازلة مع انتقال عالية الطاقة (انظر مطابقة الممانعة). باختصار، إذا كان الكابل المحوري مفتوحًا، يكون للإنهاء مقاومة لا نهائية تقريبًا ، وهذا يسبب انعكاسات ؛ إذا كان الكبل متحد المحور قصير الدائرة، فإن مقاومة الإنهاء تقارب الصفر ، ستكون هناك انعكاسات ذات قطبية معاكسة. سيتم التخلص من الانعكاس تقريبًا إذا تم إنهاء الكبل المحوري بمقاومة خالصة تساوي مقاومته.

 اشتقاق الممانعة المميزة المحورية

Coaxial Cable Dimensions. D is the radius of the larger conductor and d is the radius of the smaller conductor.

أخذ الخاصية المميزة على ترددات عالية,

$Z_{0}={\sqrt {\frac {L}{C}}}$

ينبغي للمرء أن يعرف أيضا التحريض والسعة من الموصلات أسطواني متحدة المركز الذي هو الكابل متحد المحور. بالتعريف $C=Q/V$والحصول على المجال الكهربائي بواسطة صيغة المجال الكهربائي لخط لانهائي ، ${\vec {E}}={\frac {Q}{2\pi \epsilon _{o}}}{\frac {\hat {r}}{r}}$

حيث $Q$ الشحنة ,$\epsilon _{o}$ هو سماحية الفراغ الحر, $r$ المسافة الشعاعية و ${\hat {r}}$ هو متجه الوحدة في الاتجاه بعيدًا عن المحور. الجهد, V, هو

$V=Ed=-\int _{d}^{D}{\frac {Q}{2\pi \epsilon _{o}r}}dr={\frac {Q}{2\pi \epsilon _{o}}}ln{\frac {D}{d}}$

حيث $D$هو قطر أكبر موصل و $d$ هو قطر أصغر موصل . ثم يمكن حل السعة عن طريق الاستبدال,

$C={\frac {Q}{V}}={\frac {2\pi \epsilon _{o}}{ln{\frac {D}{d}}}}$

ويؤخذ التحريض من قانون أمبير لاثنين من الموصلات متحدة المركز (الأسلاك المحورية) ومع تعريف التحريض ،

$B={\frac {\mu _{o}I}{2\pi r}}$ and $L={\frac {\phi }{I}}=\int {\frac {B}{I}}dS$

حيث $B$ هي المحارضة المغناطيسية, $\mu _{o}$ هي نفاذية الفراغ الحر, $\phi$ هو التدفق المغناطيسي and $dS$ هو السطح التفاضلي. بأخذ التحريض لكل متر,

$L=\int \limits _{d}^{D}{\frac {\mu _{o}}{2\pi r}}dr={\frac {\mu _{o}}{2\pi }}ln{\frac {D}{d}}$,

استبدال السعة المستمدة والتحريض ,

$Z_{0}={\sqrt {\frac {L}{C}}}={\frac {1}{2\pi }}{\sqrt {\frac {\mu }{\epsilon }}}\ln {\frac {D}{d}}$

 مسائل

 تسرب الإشارة

تسرب الإشارة هو مرور الحقول الكهرومغناطيسية عبر درع الكابل ويحدث في كلا الاتجاهين. الدخول هو مرور إشارة خارجية إلى الكابل ويمكن أن يؤدي إلى التشويش وتعطيل الإشارة المطلوبة. الخروج هو عبارة عن إشارة تهدف إلى البقاء داخل الكابل إلى العالم الخارجي ويمكن أن تؤدي إلى إشارة أضعف في نهاية الكابل و تداخل التردد اللاسلكي للأجهزة القريبة. عادةً ما ينتج التسرب الشديد عن الموصلات أو الأعطال المثبتة بشكل غير صحيح في واقي أو درع الكابلات. على سبيل المثال ، في الولايات المتحدة ، تنظم لجنة الاتصالات الفيدرالية (FCC) تسرب الإشارات من أنظمة كابل التلفزيون ، لأن إشارات الكابلات تستخدم نفس ترددات نطاقي الملاحة الجوية و الملاحة الراديوية. قد يختار مشغلو CATV أيضًا مراقبة شبكاتهم بحثًا عن تسرب لمنع الدخول. يمكن أن تتسبب الإشارات الخارجية التي تدخل الكبل في حدوث تشويش غير مرغوب فيه وشبح أو خيالات للصورة. زيادة االتشويش يمكن أن يطغى على الإشارة ، مما يجعلها عديمة الفائدة.

سيكون الدرع المثالي موصلًا مثاليًا بدون ثقوب أو فجوات أو نتوءات و متصلاً بتأريض مثالي . ومع ذلك ، فإن الدرع السلس شديد التوصيل سيكون ثقيلًا وغير مرناً ومكلفًا. يتم استخدام هذا الكبل المحوري لتغذية الخطوط المستقيمة لأبراج البث الإذاعي التجارية.و يجب أن تؤدي الكابلات الاقتصادية إلى حلول وسط بين فعالية الدرع والمرونة والتكلفة ، مثل السطح المموج للدروع المتينة المرنة أو جديلة مرنة أو رقائق معدنية. نظرًا لأن الدروع لا يمكن أن تكون موصلات مثالية ، فإن التيار المتدفق من داخل الدرع ينتج مجال كهرومغناطيسي على السطح الخارجي للدرع.

بالنظر في skin effect. يتناقص حجم التيار المتناوب في الموصل بشكل كبير مع المسافة أسفل السطح ، مع عمق الاختراق الذي يتناسب مع الجذر التربيعي للمقاومة. هذا يعني أنه في درع بسمك محدود ، فإن كمية صغيرة من التيار ستستمر بالتدفق على السطح المقابل للموصل. مع موصل مثالي (على سبيل المثال ، مع مقاومة ذات قيمة صفر) ، فإن كل التيار يتدفق على السطح ، مع عدم وجود اختراق في الموصل وعبره. تحتوي الكابلات الحقيقية على درع لكن غير مثالي ، على الرغم من أنه عادة ما يكون جيدًا للغاية ، لذلك يجب أن يكون هناك دائمًا بعض التسرب.الفجوات أو الثقوب ، تسمح للقليل من المجال الكهرومغناطيسي لاختراق الجانب الآخر. على سبيل المثال ، تحتوي الدروع المضفرة على العديد من الفجوات الصغيرة. تكون الفجوات أصغر عند استخدام درع فويل (معدن صلب) ، ولكن لا يزال هناك تشقق يمتد بطول الكابل. تصبح الرقائق المعدنية صلبة بدرجة متزايدة مع زيادة السماكة ، لذلك غالبًا ما تكون طبقة الرقائقالمعدنية رفيعة و رقيقة محاطة بطبقة من المعدن المضفر ، مما يوفر مرونة أكبر في المقطع العرضي المحدد.

يمكن أن يكون تسرب الإشارة شديدًا إذا كان هناك اتصال ضعيف في الواجهة للموصلات في أي من طرفي الكابل أو إذا كان هناك انقطاع في الدرع.

لتقليل تسرب الإشارة إلى داخل الكبل أو خروجها بشكل كبير ، بعامل 1000 أو حتى 10000 ، غالبًا ما تستخدم الكابلات فائقة الحماية في التطبيقات المهمة ، مثل عدادات تدفق النيوترون في المفاعلات النووية. تم تعريف الكابلات ذات الحمايةالفائقة في IEC 96-4-1 للاستخدام النووي عام 1990 ، ولكن نظرًا لوجود ثغرات طويلة في إنشاء محطات الطاقة النووية في أوروبا ، فإن العديد من المنشآت الموجودة تستخدم الكابلات ذات الحمايةالفائقة وفقاً لمعايير المملكة المتحدة AESS (TRG) 71181 71181 والتي يشار إليها في IEC 61917.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 دارات التأريض

يمكن أن يتسبب التيار المستمر ، حتى لو كان صغيراً ، على طول الدرع الغير مثالي لكابل متحد المحور في حدوث تداخل مرئي أو مسموع. ففي أنظمة CATV التي توزع إشارات تماثلية ، يمكن أن يؤدي الاختلاف في الجهد بين الشبكة المحورية ونظام التأريض الكهربائي للمنزل إلى ظهور "شريط هامشي" في الصورة. يظهر هذا كشريط تشوه أفقي عريض في الصورة ينتقل ببطء للأعلى. يمكن تقليل هذه الاختلافات في االجهد عن طريق الربط المناسب مع تأريض مشترك للمنزل. انظر دارة التأريض.

 التشويش

تنشئ الحقول الخارجية جهدًا عبر التحريض للخارج من الموصل الخارجي بين المرسل والمستقبل . يكون التأثير أقل عندما يكون هناك العديد من الكابلات المتوازية ، لأن هذا يقلل من التحريض ، وبالتالي من الجهد . نظرًا لأن الموصل الخارجي يحمل الجهد المرجعية للإشارة على الموصل الداخلي ، فإن دارة الاستقبال تقيس الجهد الخطأ.

 تأثير المحول

في بعض الأحيان يستخدم تأثير المحول لتخفيف تأثير التيارات التي يسببها درع الكبل .حيث تشكل الموصلات الداخلية والخارجية الملف الأولي والثانوي للمحول ، ويتم تعزيز التأثير في بعض الكابلات عالية الجودة التي لها طبقة خارجية من mu-metal. بسبب هذا التحويل 1: 1 ، يتم تحويل الجهد المذكور أعلاه عبر الموصل الخارجي على الموصل الداخلي بحيث يمكن إلغاء الفولتية بواسطة المتلقي. العديد من المرسلات والمستقبلات لديها وسائل للحد من التسرب من ناحية أخرى . فإنها تزيد من تأثير المحول بتمرير الكبل بالكامل عبر نواة الفريت (مركب حديدي) مرة واحدة أو أكثر.

 الوضع المشترك للتيار و الإشعاع

يحدث الوضع المشترك للتيار عند تدفق التيارات الدوارة في درع الكبل في نفس اتجاه التيار في الموصل الأوسط ، مما يتسبب بالإشعاعات و الانتشار في الكبل.

تنجم معظم تأثيرات الدرع في الكبل المحوري عن تيارات معاكسة في الموصل الأوسط والدرع تخلق مجالات مغناطيسية معاكسة تلغي بعضها، وبالتالي لا تنتشر. نفس التأثير يساعد ladder line. ومع ذلك ، فإن ladder line شديد الحساسية للأجسام المعدنية المحيطة، والتي يمكن أن تدخل الحقول قبل الإلغاء التام. لا يحتوي الكبل المحوري على هذه المشكلة، لأن الحقل محاط بالدرع. ومع ذلك، لا يزال من الممكن أن يتشكل الحقل بين الدرع والمواد الأخرى المتصلة ، مثل الهوائي الذي يتغذيه الكبل المحوري. سوف يتدفق التيار الذي يتكون من الحقل بين الهوائي والدرع المحوري في نفس اتجاه التيار في الموصل المركزي، وبالتالي لن يتم إلغاؤه. أما الطاقة فستنتشر من الكبل نفسه، مما يؤثر على نمط الإشعاع للهوائي. مع وجود طاقة كافية، يمكن أن يكون ذلك خطراً على الأشخاص بالقرب من الكابل. يمكن لbalun موضوع بشكل صحيح والحجم بشكل صحيح منع الإشعاع في وضع مشترك في المحوري . يمكن استخدام محول أو كتلة عازلة مكثف لتوصيل كابل متحد المحور بالمعدات ، حيث يكون من المرغوب فيه تمرير إشارات التردد اللاسلكي ولكن لحظر التيار المباشر أو التردد المنخفض.

 المعايير

معظم الكابلات المحورية لها ممانعة مميزة إما 50 ، 52 ، 75 ، أو 93 Ω. تستخدم صناعة الترددات اللاسلكية أسماء أنواع قياسية للكابلات المحورية. بفضل التلفزيون ، فإن RG-6 هو الكبل متحد المحور الأكثر استخدامًا للاستخدام المنزلي ، ومعظم الاتصالات خارج أوروبا بواسطة موصلات من النمط F.

تم تحديد سلسلة من الأنواع القياسية من الكبلات المحورية لاستخدامات العسكرية ، في النموذج "RG- #" أو "RG - # / U". يعود تاريخها إلى الحرب العالمية الثانية وتم إدراجها في "MIL-HDBK-216" المنشورة عام 1962. هذه التعيينات أصبحت الآن قديمة. فتسمية RG تعني دليل الراديو ؛ تسمية U تعني Universal. المعيار العسكري الحالي هو MIL-SPEC MIL-C-17. يتم تقديم أرقام MIL-C-17 ، مثل "M17 / 75-RG214" ، للكابلات العسكرية وأرقام كتالوج الشركات المصنعة للتطبيقات المدنية. ومع ذلك ، فإن تعيينات سلسلة RG كانت شائعة جدًا للأجيال التي لا تزال تستخدمها ، على الرغم من أن المستخدمين المهمين يجب أن يدركوا أنه نظرًا للكتيب ، لا يوجد معيار لضمان الخصائص الكهربائية والفيزيائية لكابل موصوف باسم نمط "RG- # ". يتم استخدام مصممي RG في الغالب لتحديد موصل متوافق مع الموصل الداخلي ، أبعاد العازل ، و غلاف كابلات سلسلة RG القديمة .

النوع	المقاومة المميزة (ohms)	النواة (mm)	العازل الكهربائي				القطر الخارجي		درع أو حماية الكبل	ملاحظات	أقصى تخميد , 750 MHz (dB/100 ft)
			النوع	(VF)	(in)	(mm)	(in)	(mm)
RG-6/U	75	1.024	PF	0.75	0.185	4.7	0.270	6.86	مزدوج	انخفاض الضياعات عند الترددات العالية لـ كابلات التلفزيون و تلفزيون القنوات الفضائية و كابلات المودم	5.650
RG-6/UQ	75	1.024	PF	0.75	0.185	4.7	0.298	7.57	رباعي	فهو "رباعي الحماية لكبل RG-6". له أربع طبقات من الوقاية ؛ كبلات RG-6 العادية لديها واحد أو اثنين فقط	5.650
RG-7	75	1.30	PF		0.225	5.72	0.320	8.13	مزدوج	انخفاض الضياعات عند الترددات العالية لـ كابلات التلفزيون و تلفزيون القنوات الفضائية و كابلات المودم	4.570
RG-8/U	50	2.17	PE		0.285	7.2	0.405	10.3		الراديوهات الغير محترفة; Thicknet (10BASE5) مشابهة	5.967
RG-8X	50	1.0	PF	0.75	0.185	4.7	0.242	6.1	مزدوج	بنسخة أرقّ ، مع الخصائص الكهربائية ل RG-8U بقطر مماثل ل RG-6.	10.946
RG-9/U	51		PE				0.420	10.7		|
RG-11/U	75	1.63	PE	0.66-.85	0.285	7.2	0.412	10.5	مزدوج/ثلاثي/رباعي	انخفاض الضياعات في الترددات العالية لكابلات التلفزيون والقنوات الفضائية . يستخدم للإيصال الطويل والقنوات تحت الأرض ، على غرار RG7 ولكن بضياعات منخفضة عموماً.	3.650
RG-56/U	48	1.4859					0.308	7.82	درع منسوج مزدوج	تصنيفها إلى 8000 فولت ، عازلية مطاطية
RG-58/U	50	0.81	PE	0.66	0.116	2.9	0.195	5.0	احادي	تُستخدم في الاتصالات الراديوية و الراديو الفير محترف وشبكة إيثرنت الرفيعة (10BASE2) و NIM للإلكترونيات ، ضياعات 1.056 B/m 2.4 GHz. مشترك.	13.104
RG-59/U	75	0.64	PE	0.66	0.146	3.7	0.242	6.1	أحادي	تُستخدم لحمل إشارة النطاق الأساسي من الفيديو في تلفزيون نظام الدائرة المغلقة ، المستخدم مسبقًا لكبل التلفزيون . بشكل عام ، يوجد حماية و تدريع ضعيف ولكنه سيحمل إشارة HQ HD أو مقطع فيديو عبر مسافات قصيرة.	9.708
RG-59A/U	75	0.762	PF	0.78	0.146	3.7	0.242	6.1	أحادي	الخصائص الفيزيائية المتشابهة مثل RG-59 و RG-59 / U ، ولكن مع عامل سرعة أعلى. 8.9 و 700 ميغاهيرتز	8.900
3C-2V	75	0.50	PE	0.85		3.0		5.4	أحادي	تستخدم لنقل و حمل إشارة التلفزيون ، وأنظمة المراقبة بالفيديو ، وغيرها. كغطاء PVC.
5C-2V	75	0.80	PE	0.82±0.02	0.181	4.6	0.256	6.5	مزدوج	يستخدم للخطوط الداخلية لنظام المراقبة ، وخطوط التغذية CCTV ، والأسلاك بين الكاميرا ووحدة التحكم ونقل إشارة الفيديو. سترات البلاستيكية.
RG-60/U	50	1.024	PE				0.425	10.8	Single	يستخدم لكابل التلفزيون عالي الوضوح والإنترنت عالي السرعة.
RG-62/U	92		PF	0.84			0.242	6.1	أحادي	يستخدم في ARCNET وهوائيات راديو السيارات.
RG-62A	93		ASP				0.242	6.1	أحادي	تستخدم للإلكترونيات NIM
RG-63	125	1.2	PE				0.405	10.29	مزدوج الجدلة	تستخدم في الفضاء	4.6
RG-142/U	50	0.94	PTFE		0.116	2.95	0.195	4.95	مزدوج الجدلة	تستخدم لمعدات التجريب	9.600
RG-174/U	50	7x0.16	PE	0.66	0.059	1.5	0.100	2.55	أحادي	شائع بالنسبة لـ Wi-Fi كأسلاك التوصيل خسارة أكثر لكن بمرونة أعلى من RG58 ؛ يستخدم مع LEMO كموصلات في NIM إلكترونيات..	23.565
RG-178/U	50	7×0.1	PTFE	0.69	0.033	0.84	0.071	1.8	أحادي	تستخدم لنقل إشارة عالية التردد. 42.7   900 ميغاهيرتز ، Core material: Ag-plated Cu-clad Steel	42.700
RG-179/U	75	7×0.1	PTFE	0.67	0.063	1.6	0.098	2.5	أحادي	VGA RGBHV, Core material: Ag-plated Cu
RG-180B/U	95	0.31	PTFE		0.102	2.59	0.145	3.68	أحادي مصنوع من الفضة و مغطاة بالنحاس	VGA RGBHV, Core material: Ag-plated Cu-clad steel
RG-188A/U	50	7×0.16	PTFE	0.70	0.06	1.52	0.1	2.54	Single	26.2 @ 1000 MHz, مادة اللب أو القلب: الصلب المطلي بحديد النحاس	26.200
RG-195	95	0.305	PTFE		0.102	2.59	0.145	3.68	أحادي	غطاء PTFE مناسب للغمر المباشر ، مادة اللب : الصلب المطلي بحديد النحاس
RG-213/U	50	7×0.75	PE	0.66	0.285	7.2	0.405	10.3	أحادي	يستخدم للاتصالات الراديوية و الراديو الغير احترافي ، كبلات هوائي الاختبار EMC. و عادة أقل خسارة من RG58.و مشترك.	5.967
RG-214/U	50	7×0.75	PE	0.66	0.285	7.2	0.425	10.8	مزدوج	تستخدم لنقل إشارة عالية التردد.	6.702
RG-218	50	4.963	PE	0.66	0.660 (0.680?)	16.76 (17.27?)	0.870	22	أحادي	قطر كبير ، غير مرن بشكل كاف ، منخفض الخسارة (2.5 ديسيبل / 100 قدم MHz) ، مقاومة عازلة بجهد 11 كيلو فولت.	2.834
RG-223/U	50	0.88	PE	0.66	0.0815	2.07	0.212	5.4	مزدوج	درع مطلي بالفضة. Sample RG-223 Datasheet	11.461
RG-316/U	50	7×0.17	PTFE	0.695	0.060	1.5	0.098	2.6	أحادي	يستخدم مع LEMO كموصلات في إلكترونياتNIM	22.452
RG-400/U	50	19x0.20	PTFE			2.95		4.95	مزدوج		12.566
RG-402/U	50	0.93	PTFE			3.0	0.141	3.58	أحادي \ نحاس مطلي بالفضة	Semi-rigid, 0.91 dB/m@5 GHz	27.700
RG-405/U	50	0.51	PTFE			1.68	0.0865	2.20	أحادي مطلي بالفضة والنحاس مغطى بالفولاذ	نصف صلبة ، 1.51 ديسيبل / م	46.000
H155	50	19 × 0.28	PF	0.79	0.0984	2.5	0.2126	5.4	مزدوج	انخفاض الخسارة في التردد العالي للاتصالات الراديوية و راديو الهواة
H500	50	2.5	PF	0.81	0.1772	4.5	0.386	9.8	مزدوج	خسارة منخفضة عند التردد العالي للاتصالات الراديوية و راديو الهواة ، 4.45 1000 MHz	4.450
LMR-100	50	0.46	PE	0.66	0.0417	1.06	0.110	2.79	مزدوج	اتصالات منخفضة الخسارة ، 1.36 ديسيبل / متر 2.4 جيجا هرتز	20.7
LMR-195	50	0.94	PF	0.80	0.073	1.85	0.195	4.95	مزدوج	اتصالات منخفضة الخسارة ، 0.620 ديسيبل / متر 2.4 جيجا هرتز	10.1
LMR-200 HDF-200 CFD-200	50	1.12	PF	0.83	0.116	2.95	0.195	4.95	مزدوج	اتصالات منخفضة الخسارة ، 0.554 ديسيبل / متر 2.4 غيغاهرتز	9.0
LMR-240 EMR-240	50	1.42	PF	0.84	0.150	3.81	0.240	6.1	مزدوج	راديو الهواة ، بديل منخفض الخسارة لـ RG-8X	6.9
LMR-300	50	1.78	PF	0.82	0.190	4.83	0.300	7.62	رقائق مجدولة	Low-loss communications	5.5
LMR-400 HDF-400 CFD-400 EMR-400	50	2.74	PF	0.85	0.285	7.24	0.405	10.29	مزدوج	اتصالات منخفضة الخسارة ، 0.223 ديسيبل / متر 2.4 جيجا هرتز, Core material: Cu-clad Al	3.5
LMR-500	50	3.61	PF	0.86	0.370	9.4	0.500	12.7	مزدوج	اتصالات منخفضة الخسارة ، المواد الأساسية: Cu-clad Al	2.8
LMR-600	50	4.47	PF	0.87	0.455	11.56	0.590	14.99	مزدوج	اتصالات منخفضة الخسارة ، 0.144 ديسيبل / متر 2.4 جيجا هرتز ، المواد الأساسية: Cu-clad Al	2.3
LMR-900	50	6.65	PF	0.87	0.680	17.27	0.870	22.10	مزدوج	اتصالات منخفضة الخسارة ، 0.098 ديسيبل / متر 2.4 غيغاهرتز ، المواد الأساسية: أنبوب BC	1.5
LMR-1200	50	8.86	PF	0.88	0.920	23.37	1.200	30.48	مزدوج	اتصالات منخفضة الخسارة ، 0.075 ديسيبل / متر 2.4 غيغاهرتز ، المواد الأساسية: أنبوب BC	1.3
LMR-1700	50	13.39	PF	0.89	1.350	34.29	1.670	42.42	مزدوج	اتصالات منخفضة الخسارة ، 0.056 ديسيبل / متر 2.4 غيغاهرتز ، المواد الأساسية: أنبوب BC	0.8
QR-320	75	1.80	PF		0.395	10.03			أحادي	خط منخفض الخسارة ، والذي حل محل RG-11 في معظم التطبيقات	3.340
QR-540	75	3.15	PF		0.610	15.49			أحادي	خط خسارة منخفضة و ثابت	1.850
QR-715	75	4.22	PF		0.785	19.94			أحادي	خط خسارة منخفضة و ثابت	1.490
QR-860	75	5.16	PF		0.960	24.38			أحادي	خط خسارة منخفضة و ثابت	1.240
QR-1125	75	6.68	PF		1.225	31.12			أحادي	خط خسارة منخفضة و ثابت	1.010

رموز المواد العازلة

• FPE هو رغوة البولي ايثيلين
• PE البولي إثيلين صلب
• PF هو رغوة البولي ايثيلين
• PTFE هو بولي تترا فلورو الإيثيلين;
• ASP هو هواء الفراغ البولي ايثيلين

VF هو عامل السرعة ؛ يتم تحديدها من قبل فعالية $\epsilon _{r}$ and $\mu _{r}$

• VF ل PE الصلبة حول 0.6
• VF للرغوة PE حوالي 0.78 إلى 0.88
• VF للهواء حوالي 1.00
• VF ل PTFE الصلبة حوالي 0.70
• VF لرغوة PTFE حوالي 0.84

هناك أيضًا مخططات تعيين أخرى للكابلات المحورية مثل سلسلة URM و CT و BT و RA و PSF و WF.

RG-6 Coaxial cable

RG-142 Coaxial cable

RG-405 semi-rigid coaxial cable

High-end coaxial audio cable (S/PDIF)

 الاستخدامات

يشيع استخدام الكابلات المحورية القصيرة لتوصيل أجهزة الفيديو بالمنزل وفي راديو غير احترافية وفي إلكترونيات القياس. على الرغم من كونه شائعًا في السابق لتنفيذ شبكات الكمبيوتر ، خاصة Ethernet ( 10BASE5 "سميكة" و 10BASE2] "رقيقة" ، فقد تم استبدال الزوج الملفوف في معظم التطبيقات باستثناء سوق المستهلكين المتزايد لكبل المودم لـ الوصول إلى الإنترنت عريض النطاق.

تم استخدام الكبل متحد المحور لمسافات طويلة في القرن العشرين لتوصيل شبكات كشبكة الراديو وشبكة التلفزيون و الهاتف طويل المسافة على الرغم من أن هذا تم استبداله إلى حد كبير بطرق لاحقة ك(الألياف البصرية ، T1 / E1 ، القمر الصناعي).

لا تزال المحاور الأقصر تحمل إشارات كابل التلفزيون إلى غالبية أجهزة الاستقبال التلفزيوني ، وهذا الغرض يستهلك غالبية إنتاج الكابلات المحورية. في الثمانينيات وأوائل التسعينيات ، تم استخدام الكبل المحوري أيضًا في شبكات الكمبيوتر ، وأبرزها في شبكات Ethernet ، حيث تم استبدال الكبلات UTP لاحقًا في أواخر التسعينيات. في أمريكا الشمالية والكابلات STP في أوروبا الغربية ، وكلاهما مع موصلات معيارية 8P8C.

تُستخدم الكابلات المحورية الدقيقة في مجموعة من الأجهزة الاستهلاكية والمعدات العسكرية وأيضًا في أجهزة المسح الضوئي فائقة الصوت.

أكثر الممانعات شيوعًا المستخدمة على نطاق واسع هي 50 أو 52 أوم ، و 75 أوم ، على الرغم من أن الممانعات الأخرى متوفرة لتطبيقات محددة. تُستخدم كابلات 50/52 أوم على نطاق واسع في تطبيقات الترددات التجارية ثنائية الاتجاه (بما في ذلك الراديو والاتصالات السلكية واللاسلكية) ، على الرغم من استخدام 75 أوم عادةً للبث للتلفزيون والإذاعة. غالبًا ما يستخدم الكابل المحوري لنقل البيانات / الإشارات من هوائي) إلى مستقبل — من طبق القمر الصناعي إلى مستقبل عبر الأقمار الصناعية ، من هوائي تلفزيون إلى مستقبل التلفزيون ، من أنتينا راديو إلى مستقبل راديو ، إلخ. في كثير من الحالات ، يحمل نفس الكابل المحوري الموحد القدرة في الاتجاه المعاكس ، إلى الهوائي ، لتشغيل مكبر صوت منخفض التشويش. في بعض الحالات ، يحمل الكبل المحوري أحادي الطاقة (أحادي الاتجاه) وبيانات / إشارات ثنائية الاتجاه ، كما هو الحال في DiSEqC.

 الأنواع

 الخط الصلب

1+5⁄8 in (41 mm) flexible line

1-5/8" Heliax coaxial cable

يستخدم الخط الصلب في البث وكذلك في أشكال أخرى كثيرة من الراديو الاتصالات. إنه كبل متحد المحور مصنوع باستخدام أنابيب دائرية من النحاس أو الفضة أو الذهب أو مزيج من المعادن مثل الدرع. قد تستخدم بعض الخطوط الصلبة ذات الجودة المنخفضة الألمنيوم للتدريع، لكن الألمنيوم يتأكسد بسهولة وعلى عكس أكسيد الفضة ، يفقد أكسيد الألومنيوم بشكل كبير الموصلية الفعالة. لذلك ، يجب أن تكون جميع الوصلات محكمة الغلق عن الهواء والماء. قد يتكون الموصل المركزي من النحاس الصلب أو الألومنيوم المطلي بالنحاس. نظرًا لأن skin effect يمثل مشكلة في RF ، فإن الطلاء النحاسي يوفر سطحًا كافيًا للموصل الفعال. معظم أصناف الخط المتين المستخدمة في الهيكل الخارجي أو عندما تتعرض للعناصر يكون لها حمايو أو غطاء PVC ؛ ومع ذلك ، قد تتجاهل بعض التطبيقات الداخلية الغلاف العازل. يمكن أن يكون الخط الصلب سميكًا جدًا ، وعادة ما لا يقل عن نصف بوصة أو 13 مم ، ويصل إلى عدة مرات عن ذلك ، كما أنه ذو خسارة منخفضة حتى في الطاقة العالية. تُستخدم هذه الخطوط الثابتة على نطاق واسع دائمًا في الاتصال بين مرسل على الأرض و هوائي أو هوائي على برج. قد يكون الخط الثابت معروفًا أيضًا بأسماء العلامات التجارية مثل Heliax (CommScope), or Cablewave (RFS/Cablewave).قد يكون للأنواع الأكبر من الخط المتين موصل مركزي مصنوع من أنابيب نحاسية صلبة أو مموجة. قد يتكون العزل الكهربائي في الخط الصلب من رغوة البولي إيثيلين أو الهواء أو الغاز المضغوط مثل النيتروجين أو الهواء الجاف (الهواء المجفف). في الخطوط المشحونة بالغاز ، يتم استخدام المواد البلاستيكية الصلبة مثل النايلون كفاصل لفصل الموصلات الداخلية والخارجية. إن إضافة هذه الغازات إلى الفراغ العازل يقلل من تلوث الرطوبة ، ويوفر ثابتًا عازلًا ثابتًا ، ويوفر خطرًا أقل القوس الداخلية . عادة ما تستخدم الخطوط المتشعبة المملوءة بالغاز في أجهزة الإرسال RF عالية الطاقة مثل البث التلفزيوني أو الإذاعي ، أجهزة الإرسال العسكرية ، والتطبيقات ذات الطاقة العالية الراديو الغير احترافي ولكن قد يتم استخدامها أيضًا في بعض الأجهزة ذات الأهمية المنخفضة تطبيقات الطاقة مثل تلك الموجودة في نطاقات الميكروويف. ومع ذلك ، في منطقة الميكروويف ، يستخدم "الدليل الموجي" في الغالب أكثر من الخط الثابت لتطبيقات الإرسال إلى الهوائي أو الهوائي إلى المتلقي. مختلف الدروع المستخدمة في الخطوط الصلبة تختلف أيضا. تستخدم بعض النماذج أنابيب صلبة ، أو أنابيب ، بينما قد تستخدم أنواع أخرى أنابيب مموجة ، مما يجعل الانحناء أسهل ، وكذلك يقلل من الربط عند ثني الكابل عن التطابق. يمكن استخدام أنواع أصغر من الخط الصلب داخليًا في بعض التطبيقات عالية التردد ، خاصة في الأجهزة الموجودة في نطاق الموجات الدقيقة ، لتقليل التداخل بين مراحل الجهاز.

 الإشعاع

الإشعاع أو الكبل المتسرب هو شكل آخر من أشكال الكابلات المحورية المصممة بطريقة مشابهة للخط الصلب ، ومع ذلك فهي مبنية بفتحات مضبوطة مقطوعة في الدرع. يتم ضبط هذه الفتحات على طول موجة التردد اللاسلكي المحددة للتشغيل أو ضبطها على نطاق تردد راديو معين. هذا النوع من الكابلات هو توفير تأثير تسرب "مرغوب" ثنائي الاتجاه تم ضبطه بين جهاز الإرسال والمستقبل. غالبًا ما يستخدم في أعمدة المصاعد وسفن البحرية الأمريكية وأنفاق النقل تحت الأرض وفي المناطق الأخرى التي لا يكون فيها الهوائي ممكنًا. أحد الأمثلة على هذا النوع من الكابلات هو Radiax (CommScope).

 RG-6

R RG-6 متاح في أربعة أنواع مختلفة مصممة لمختلف التطبيقات. بالإضافة إلى ذلك ، قد يكون اللب الصلب المغطى بالنحاس (CCS) أو النحاس الصلب العاري (BC). "عادي" أو "منزل" حيث تم تصميم RG-6 لأسلاك المنازل الداخلية أو الخارجية. يتم غمر كبل "Flooded" بهلام مانع للتسرب لاستخدامه في قناة تحت الأرض أو دفن مباشر. قد يحتوي برنامج "Messenger" على بعض العزل المائي ولكن يتميز بإضافة فولاذ السلك المرسل بطوله لحمل أو نقل التوتر المتضمن في هبوط جوي أو هوائي من قطب الاستخدام . " Plenum" الكبلات باهظة الثمن و تأتي مع وقاية خارجية خاصة تستند إلى Teflon مصممة للاستخدام في قنوات التهوية لتلقي رموز أو نداء الحريق. تم تطويره نظرًا لأن المواد البلاستيكية المستخدمة كغلاف خارجي وعازل داخلي في العديد من الكابلات "العادية" أو "المنزلية" تطلق الغازات السامة عند حرقها.

 كابل ثلاثي المحاور

كبل Triaxial أو 'triax' هو كبل متحد المحور مع طبقة ثالثة من التدريع والعزل والتغليف. يحمي الدرع الخارجي ، (مؤرض) ،يحمي الدرع الداخلي من التداخل الكهرومغناطيسي من المصادر الخارجية.

 كابل ثنائي المحور

كبل الثنائي المحوري أو 'twinax' هو زوج متوازن وملفوف داخل درع أسطواني. إنها تتيح بمرور إشارة تفاضلية مثالية تقريبًا والتي تكون "محمية" و "متوازنة". كما يستخدم الكابل المحوري متعدد الموصلات في بعض الأحيان.

 الشبه الصلب

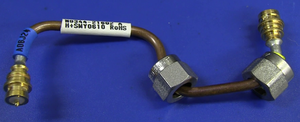

Semi-Rigid coax assembly

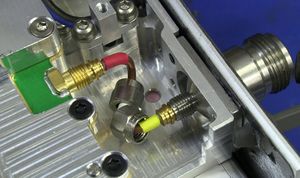

Semi-Rigid coax installed in an Agilent N9344C 20GHz spectrum analyser

الكبل "شبه الصلب" عبارة عن شكل محوري باستخدام غلاف خارجي نحاسي صلب. يوفر هذا النوع من المحاور فحصًا فائقًا مقارنة بالكابلات مع موصل خارجي مضفر ، خاصة في الترددات العالية. العيب الرئيسي هو أن الكبل ، كما يوحي اسمه ، غير مرن للغاية ، وليس المقصود أن يتم ثنيه بعد التكوين الأولي. (انظر "الخط الصلب")

الكبل القابل للتشكيل بشكل ملائم هو بديل مرن للكابل المحوري و قابل للإصلاح شبه صلب يُستخدم عندما تكون المرونة مطلوبة . يمكن تجريد الكابل القابل للمطابقة وتشكيله يدويًا دون الحاجة إلى أدوات متخصصة ، على غرار الكابلات المحورية القياسية.

 الخط الصلب

'الخط الصلب' 'هو خط متحد المحور يتكون من أنبوبين نحاسيين يحافظان على تركيزهما في كل متر آخر باستخدام دعامات PTFE. لا يمكن ثني الخطوط الصلبة ، لذا فهي غالبًا ما تحتاج إلى مرافق أو أكواع . يتم الربط مع خط صلب مع دعم داخلي / كرة و حافة أنبوبة أو عدة اتصال. عادةً ما يتم توصيل الخطوط الصلبة باستخدام EIA RF كموصلات التي تتناسب أحجام التعداد النقطي والحواف مع أقطار الخطوط القياسية. لكل قطر خارجي ، يمكن الحصول على أنابيب داخلية 75 أو 50 أوم. يشيع استخدام الخط الصلب في الداخل للتوصيل البيني بين أجهزة الإرسال عالية القدرة والمكونات الأخرى ذات التردد الراديوي ، ولكن يتم استخدام خط صلب في الأماكن أكثر وعرة مع الشفاه أو الحواف المقاومة للعوامل الجوية في الهواء الطلق على أنتينا الهوائي ، إلخ. من أجل توفير الوزن والتكاليف ، على الأنتينات والهياكل المماثلة ، غالبًا ما يكون الخط الخارجي من الألومنيوم ، ويجب توخي الحذر بشكل خاص لمنع التآكل. بواسطة الحافة الموصلة ، من الممكن أيضًا الانتقال من خط صلب إلى خط صلب. تستخدم العديد من الهوائيات الإذاعية وتقسيم الهوائي واجهة الخط الصلب ذات الحواف حتى عند الاتصال بالكابلات المحورية المرنة والخط الثابت. يتم إنتاج الخط الصلب بأحجام مختلفة

القياس	الموصل الخارجي		الموصل الداخلي
	القطر الخارجي (من دون حافة)	القطر الداخلي	القطر الخارجي	القطر الداخلي
7/8"	22.2 mm	20 mm	8.7 mm	7.4 mm
1 5/8"	41.3 mm	38.8 mm	16.9 mm	15.0 mm
3 1/8"	79.4 mm	76.9 mm	33.4 mm	31.3 mm
4 1/2"	106 mm	103 mm	44.8 mm	42.8 mm
6 1/8"	155.6 mm	151.9 mm	66.0 mm	64.0 mm

 الكابلات المستخدمة في المملكة المتحدة

في بداية البث التلفزيوني الفضائي التماثلي في المملكة المتحدة بواسطة BskyB ، تم استخدام كابل 75 أوم يشار إليه باسم "RG6". يحتوي هذا الكابل على نواة نحاسية مقاس 1 مم ، وعزل كهربائي من البولي إيثيلين متبادل الهواء وجديل نحاسي على درع رقائق الألومنيوم. عند تثبيته في الهواء الطلق دون حماية ، فقد تأثر الكابل بالأشعة فوق البنفسجية ، التي كسرت الغلاف الخارجي من PVC و سمحت بدخول الرطوبة. تسبب مزيج النحاس والألومنيوم والرطوبة والهواء في التآكل السريع ، مما أدى في بعض الأحيان إلى ظهور "snake swallowed an egg". وبالتالي ، على الرغم من ارتفاع التكلفة ، تم إسقاط كابل RG6 لصالح CT100 عندما أطلقت BSKYB بثها الرقمي. من حوالي عام 1999 إلى عام 2005 (عندما توقفت الشركة المصنعة CT100 Raydex عن العمل) ، ظل CT100 كبل 75 أوم الخيار المفضل للتلفزيون مع القنوات الفضائية وخاصة BskyB. تميز بعازل هوائي من مادة البولي إيثيلين متباعدة الهواء ، قلب نحاس صلب 1 مم وجديل نحاسي على درع رقائق النحاس.أما CT63 عبارة عن كبل أرق بأسلوب "shotgun" ، مما يعني أنه عبارة عن كبلين مصبوبين معًا وكان يستخدم بشكل رئيسي من قبل BskyB للاتصال المزدوج الذي يتطلبه جهاز استقبال القنوات الفضائية "Sky +" ، والذي تضمن نظام تسجيل محرك الأقراص المدمجة ونظام المولّف مستقل من الدرجة الثانية.

في عام 2005 ، تم استبدال هذه الكابلات بـ WF100 و WF65 ، على التوالي ، تم تصنيعهما بواسطة Webro ولهما بنية مماثلة ولكن عازل الرغوة الذي قدم نفس أداء العازلية الكهربائية للهواء ولكن كان أكثر قوة وأقل عرضة للتخريب . في الوقت نفسه ، مع ارتفاع سعر النحاس بشكل مطرد ، تم إسقاط RG6 الأصلي لصالح البنية التي استخدمت نواة من الصلب المغطى بالنحاس وجديل من الألومنيوم على رقائق الألومنيوم. جعل منه انخفاض سعره أكثر جاذبية للمركبين الباحثين عن بديل للكابل ذو الضياعات المنخفضة "الخسارة المنخفضة" المستخدَم تقليديًا للتركيبات الجوية الأرضية في المملكة المتحدة. تم تصنيع هذا الكابل بعدد أقل من خيوط المجدولة ، عند ارتفاع سعر النحاس ، انخفض أداء الحماية للعلامات التجارية الأرخص إلى 40 في المائة. مع ظهور الإرسال الرقمي الأرضي في المملكة المتحدة ، لم يعد هذا الكبل المنخفض الخسارة مناسبًا.

لا يزال أداء RG6 الجديد جيدًا عند الترددات العالية بسبب Skin Effect في الغطاء النحاسي . ومع ذلك ، فإن الدرع الألومنيوم لديه مقاومة DC عالية و نواة الصلب بأعلى واحدة . والنتيجة هي أنه لا يمكن استخدام هذا النوع من الكابلات بشكل موثوق في منشآت التلفزيون الفضائي ، حيث كان مطلوبًا لحمل كمية كبيرة من التيار ، لأن انخفاض الجهد يؤثر على تشغيل المحول الخافض و المانع للضوضاء الضعيفة (LNB) على الصحن اللاقط.

هناك مشكلة في جميع الكابلات المذكورة أعلاه ، عند مرور التيار ، وهي أن التآكل الكهربائي يمكن أن يحدث في الوصلات ما لم يتم استبعاد الرطوبة والهواء. وبالتالي ، فقد تم اقتراح حلول مختلفة لاستبعاد الرطوبة. الأول كان إغلاق الاتصال عن طريق لفه بشريط مطاطي ذاتي الدمج ، والذي يرتبط بنفسه عند تنشيطه عن طريق التمدد. الاقتراح الثاني ، المقدم من شركة American Channel Master (المملوكة الآن من قبل Andrews corp.) على الأقل في وقت مبكر من عام 1999 ، كان لتطبيق silicone grease على الأسلاك التي تقوم بالاتصال. وكان الاقتراح الثالث هو تركيب سدادة ذاتية الختم على الكابل. كل هذه الطرق ناجحة بشكل معقول إذا تم تنفيذها بشكل صحيح.

 التداخل واستكشاف الأخطاء وإصلاحها

قد تتحلل المادة العازلة للكابل المحوري ، مما يتطلب استبدال الكابل ، خاصةً إذا تم تعريضه للعناصر بشكل مستمر. عادةً ما يكون الدرع مؤرضًا ، وإذا كان هناك خيط واحد من الجديل أو خيط من الرقائق يلامس الموصل الأوسط ، فسيتم قصر الإشارة مما يؤدي إلى فقدان إشارة كبيرة أو كلية. يحدث هذا غالبًا في الموصلات والتركيبات غير المثبتة بشكل صحيح. أيضًا ، يجب توصيل الموصل أو الوصلة بشكل صحيح بالدرع ، حيث يوفر ذلك الطريق إلى الأرض لإشارة التداخل. على الرغم من الحماية ، يمكن أن يحدث التداخل على خطوط الكابلات المحورية. لا تتعرض القابلية للتداخل إلى علاقة تذكر بالتعيينات الخاصة بنوع الكبلات العريضة (على سبيل المثال RG-59 ، RG-6) ولكنها ترتبط ارتباطًا وثيقًا بتكوين حماية الكبل. بالنسبة إلى cable television ، مع تمديد الترددات جيدًا في نطاق الموجات الديسيمترية (UHF) ، يتم توفير درع رقائقي عادة ، وسيوفر تغطية كاملة بالإضافة إلى فعالية عالية ضد التداخل عالي التردد. عادةً ما يكون التدريع الخاص بالرقائق مصحوبًا بدرع مجدول من النحاس أو الألمنيوم المعلب ، مع تغطية من 60 إلى 95٪ في أي مكان. يعد الجديل مهمًا لحماية الفاعلية لأنه (1) أكثر فاعلية من الرقاقة في منع التداخل المنخفض التردد ، (2) يوفر الموصلية أعلى مع لأرض من الرقائق ، و (3) يجعل توصيل أو ربط الموصل أسهل وأكثر موثوقية. غالبًا ما يستخدم كبل "الدرع الرباعي" ، الذي يستخدم درعين جديدين من الألومنيوم منخفض التغطية وطبقتين من الرقائق ، في الحالات التي تنطوي على تداخل غير مرغوب ، لكنه أقل فعالية من طبقة واحدة من الرقائق ودرع مجدول من النحاس ذي التغطية العالية كما تم الحصول على كابل ذو الدقة و جودة البث للفيديو . في الولايات المتحدة وبعض البلدان الأخرى، تستخدم أنظمة التوزيع تلفزيون الكابل شبكات واسعة من الكابلات المحورية في الهواء الطلق ، وغالبًا مع مضخمات للتوزيع المباشر. يمكن أن يتسبب تسرب الإشارات من أنظمة التلفزيون الكبلي والخروج منها في حدوث تشويش على المشتركين في الكابلات والخدمات اللاسلكية عبر الأثير باستخدام نفس الترددات مثل تلك الموجودة في نظام الكبلات.

 سجل تاريخي

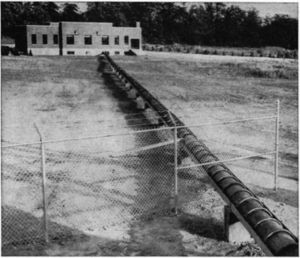

Early coaxial antenna feedline of 50 kW radio station WNBC, New York, in 1930s

AT&T coaxial cable trunkline installed between East Coast and Midwest in 1948. Each of the 8 coaxial subcables could carry 480 telephone calls or one television channel.

• 1858 — الكبل متحد المحور المستخدم في أول كبل عبر الأطلسي (1858).
• 1880 — الكبل المحوري الحاصل على براءة اختراع في إنجلترا بواسطة Oliver Heaviside ، رقم براءة الاختراع. 1407.
• 1884 — Siemens & Halske براءة اختراع كابل متحد المحور في ألمانيا (براءة اختراع رقم 28978 ، 27 مارس 1884).
• 1894 — نيكولا تسلا (براءة الاختراع الأمريكية رقم 514167)
• 1929 — أول كابل حديث متحد المحور حائز على براءة اختراع من Lloyd Espenschied و Herman Affel لـ AT&T's Bell Telephone Labor.
• 1936 — أول دائرة مغلقة للتلفزيون و عملية إرسال صور تلفزيون على كابل متحد المحور ، من أولمبياد صيف 1936 في برلين إلى لايبزيغ.
• 1936 - تم تركيب أول كابل محوري في العالم تحت الماء بين خليج أبولو ، بالقرب من ملبورن ، أستراليا ، و ستانلي ، تسمانيا. يمكن للكابل 300 km (190 mi) أن يحمل قناة بث واحدة 8.5 كيلو هرتز وسبع قنوات هاتفية.
• عام 1936 — تم تثبيت كابل تجريبي للهاتف المحوري والتلفزيون بين نيويورك و فيلادلفيا ، مع محطات تقوية تلقائية كل ten miles (16 km). تم الانتهاء منه في ديسمبر ، يمكنه إرسال 240 مكالمة هاتفية في وقت واحد.
• 1936 — كبل متحد المحور تم وضعه مكتب البريد العام (الآن BT) بين لندن و برمنغهام ، يوفر 40 قناة هاتفية.
• 1941 — أول استخدام تجاري في الولايات المتحدة الأمريكية بواسطة AT & T ، بين Minneapolis و Minnesota و Stevens Point ، ويسكونسن. نظام L1 بسعة قناة تلفزيونية واحدة أو 480 دائرة هاتفية.
• 1949 — في 11 كانون الثاني (يناير) ، تم ربط ثماني محطات على الساحل الشرقي للولايات المتحدة وسبع محطات في الغرب الأوسط عبر كابل متحد المحور لمسافات طويلة.
• 1956 — تم وضع أول كابل محوري عبر الأطلسي ، TAT-1.
• 1962 — 960 km (600 mi) كبل سيدني - ملبورن المحوري المفوض ، يحمل 3 × 1260 اتصالًا هاتفيًا متزامنًا ، ونقل تلفزيوني بين المدن في وقت واحد.

 المزيد

• Balanced line
• Radio frequency power transmission
• BNC Connector
• LEMO Connector

 روابط خارجية

• RF transmission lines and fittings. Military Standardization Handbook MIL-HDBK-216, U.S. Department of Defense, 4 January 1962. [3]
• Withdrawal Notice for MIL-HDBK-216 2001
• Cables, radio frequency, flexible and rigid. Details Specification MIL-DTL-17H, 19 August 2005 (superseding MIL-C-17G, 9 March 1990). [4]
• Radio-frequency cables, International Standard IEC 60096.
• Coaxial communication cables, International Standard IEC 61196.
• Coaxial cables, British Standard BS EN 50117
• H. P. Westman et al., (ed), Reference Data for Radio Engineers, Fifth Edition, 1968, Howard W. Sams and Co., no ISBN, Library of Congress Card No. 43-14665
• What's the Best Cable to Use (UK) [5]
• https://books.google.com/books?id=e9wEntQmA0IC&pg=PA20&lpg=PA20&source=bl&hl=en&sa=X&f=false
• https://archive.org/details/bstj13-4-532 journal=Bell System Technical Journal date= volume=13 issue=4
• Brooke Clarke, Transmission Line Zo vs. Frequency, http://www.prc68.com/I/Zo.shtml
