سام-6

2K12 Kub
NATO reporting name: SA-6 "Gainful"
2P25 VS 2.jpg

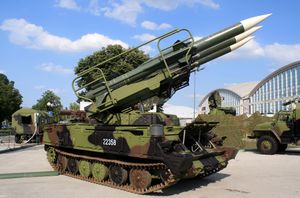

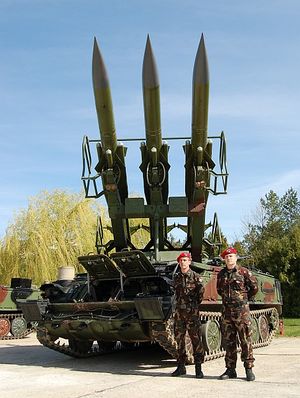

2P25 TEL with missiles elevated
النوع Tracked medium-range surface-to-air missile system
مكان الصنع Soviet Union
تاريخ الخدمة
في الخدمة 1970–present
اسُتخدم من قبل See list of operators
الحروب Yom Kippur War
Angolan Civil War
Chadian Civil War
Western Sahara War
Iran–Iraq War
1982 Lebanon War
Gulf War
Yugoslav wars
تاريخ الانتاج
المصمم NIIP/Vympel
MMZ (GM chassis)
صُمم 1959
المُصنع Ulyanovsk Mechanical Plant (SURNs)
ZiK (TELs)
صنعت 1968–1985[1]
عدد المصنوعات 500 launchers, 10 000 missiles[2]Numbers produced[محل شك]
التنويعات 2K12 Kub, 2K12E Kvadrat (export version), 2K12M3, 2K12M4
المواصفات

(2K12 Kub)


التسليح
الرئيسي
3 9M336 (or variants) guided missiles
المحرك integral rocket motor/ramjet booster and sustainer motor
نظام
التوجيه
command guidance with terminal semi-active radar homing (SARH)

سام 6 أو كوب أو كوادرات (بالروسية: 2К12 Куб ، لقب تعريف الناتو: Gainful) منظومة دفاع جوي سوفيتية أرض - جو منخفضة إلى متوسطة المدى ذاتية الحركة، طورت المنظومة سنة 1959 واعدت لكي تستوفي متطلبات الأشتباك الجوي مع أهداف جوية تحلق بسرعة 420–600 م/ث بارتفاع 100 متر إلى 7 كم لمدى يصل إلى 20-24 كم مع إمكانية إصابة الهدف من الصاروخ الواحد بحوالي 70% وتصل إلى 99% بـ 3 صواريخ.

أسقطت منظومة سام 6 أول أهدافها الجوية في تجرية جرت في فبراير 1963 خضعت بعدها المنظومة لسلسلة من التجارب الموسعة حتى دخلت مرحلة الإنتاج في 1967 ، جرت بعد ذلك عدة تحديثات لمنظومة صواريخ سام 6 لتلائم المتطلبات الحديثة في الدفاع الجوي ، بالإضافة إلى الأتحاد السوفيتي فقد صدرت المنظومة إلى مصر و سورية و العراق و الجزائر و ليبيا وإيران و دول أوروبا الشرقية.[3]

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

مكونات المنظومة

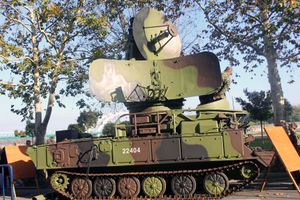

محطة استطلاع وتوجيه ( سورن 1S91 )

تتكون المنظومة من 4-6 كتائب نيران (بطارية) سام-6 و كتيبة فنية (الكتيبة المسؤولة عن تخزين الصواريخ وتجهيزها ونقلها)

تتكون كتيبة النيران (بطارية) من :

  • محطة استطلاع وتوجيه (رادار) سام-6 ( سورن 1S91 ) بمدى كشف يصل إلى 80 كم ومدى تتبع للأهداف حتى 35 كم.
  • 4-6 قاذف سام-6 يحمل القاذف 3 صواريخ .

يمكن للكتيبة الاشتباك مع هدف واحد فقط أي أن المنظومة تشتبك مع من 4-6 هدف، كما يمكن إجراء كمائن للطائرات بمحطة استطلاع وتوجيه و 2 قاذف.


التطوير

تم تطوير المنظومة عدة مرات لتلافي العيوب التي ظهرت خلال الاستخدام ولمواكبة التطور التكنولوجي للطائرات والأهداف الجوية منذ تصميمها وحتى عام 1978 م حيث وصلت إلى منظوبة البوك .[4]

توقف إنتاج المنظومة في روسيا عام 1985 م وبدأت روسيا في إنتاج المنظومة المطورة عنها بوك إم (سام 11) .[3]

رغم ذلك لازالت المنظومة تعمل في العديد من الدول خاصة الشرق الأوسط وما زالت تباع بعد تحسينها تقنياً من قبل أوكرانيا وبولندا .

الوصف

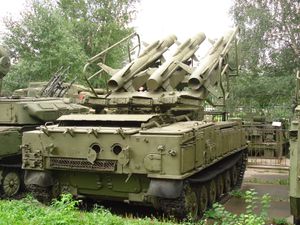

Rear view of the Kub at the Central Museum of Russian Armed Forces


3M9

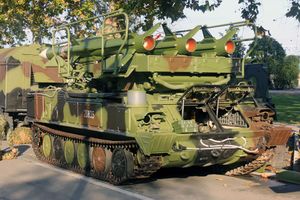

2P25 2K12 VS3.jpg
النوع Surface-to-air missile
مكان الصنع Soviet Union
تاريخ الانتاج
التنويعات 3M9, 3M9M1, 3M9M3, 3M9M4
المواصفات

(3M9)

الوزن 599 kg
الطول 5,800 mm
القطر 335 mm

رأس حربي Frag-HE

وزن الرأس الحربي

59 kg

بحر الجناحين 1.245 m
Propellant integral rocket motor/ramjet booster and sustainer motor
المدى العملي 24 kilometres (15 mi)
ارتفاع التحليق Max. 14,000 metres (46,000 ft)
Min. 100 metres (330 ft)
السرعة Mach 2.8
نظام
التوجيه
semi-active radar homing
منصة
الإطلاق
2P25 TEL

الصواريخ

IVC 3M20M3 Peniye
النوع Surface-to-air missile training target imitator system
مكان الصنع Soviet Union/ روسيا
المواصفات
الوزن 600 kg
الطول 5841 mm

رأس حربي no

بحر الجناحين 932 mm
Propellant integral rocket motor/ramjet booster and sustainer motor
المدى العملي 24 kilometres (15 mi)
ارتفاع التحليق 500 metres (1,600 ft) – 6,000 metres (20,000 ft)
السرعة 200–600 m/s
نظام
التوجيه
semi-active radar homing
منصة
الإطلاق
2P25 TEL

مقارنة

المنظومة
الخصائص
كوب (بالروسية: Куб) كوب إم 1 (بالروسية: Куб-М1) كوب إم 3 (بالروسية: Куб-М3) كوب إم 4 (بالروسية: Куб-М4)
بوك 1 (بالروسية: Бук-1)
إنتاج 1967 1973 1976 1978
عدد الصواريخ للقاذف 3 3 3 3
مدى التدمير 6–22 كم 4–23 كم 4–25 كم 4–24 كم

ارتفاع التدمير

100–7000 م 80–8000 م 20–8000 م 30–14000 م
سرعة الصاروخ بالماخ 1.75 1.75 2 2
أقصى سرعة للهدف بالماخ 1.75 1.75 1.75 1.75
زمن رد الفعل بالثانية 26–28 22–24 22–24 24
وزن الصاروخ 630 كغم 630 كغم 630 كغم 630 كغم

عدد الأهداف التي يتم الاشتباك معها في نفس اللحظة للبطارية

1 1 1 2
زمن الجهازية بالدقائق 5 5 5 5

Comparison

Complex
(GRAU designation)
Kub Kub-M1 Kub-M3 Kub-M4
(Buk-M1)
Introduced 1967 1973 1976 1978
Missiles per TEL 3 3 3 3
Engagement range 6–22 km 4–23 km 4–25 km 4–24 km

Engagement altitude

100–7,000 m 80–8,000 m 20–8,000 m 30–14,000 m
Missile speed
(Mach)
1.75 1.75 2 2
Maximum target speed
(Mach)
1.75 1.75 1.75 1.75
Response Time (seconds) 26–28 22–24 22–24 24
missile Weight, kg 630 kg 630 kg 630 kg 630 kg

Simultaneous engagements

1 1 1 2
Deployment time (minutes) 5 5 5 5

الرادار 1S91

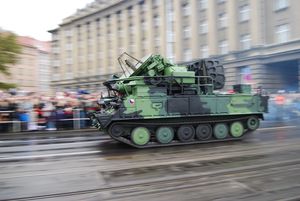

Radiolocator of 2K12 KUB

تاريخ التشغيل

الشرق الأوسط

حرب أكتوبر 1973

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1982 Lebanon war

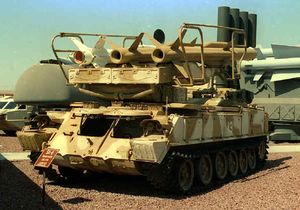

Part of a Syrian SA-6 near the Beirut-Damascus highway, and overlooking the Beqaa Valley, in early 1982.

The Syrians also deployed the SA-6 to Lebanon in 1981 after the Israelis shot down Syrian helicopters near Zahlé. The SAM batteries were placed in the Bekaa Valley near the Beirut-Damascus road. They remained close to the existing Syrian air defense system but could not be fully integrated into it. Early in the 1982 Lebanon war, the Israeli Air Force concentrated on the SAM threat in the Beqaa Valley, launching Operation Mole Cricket 19. The result was a complete success. Several SA-6 batteries, along with SA-2s and SA-3s, were destroyed in a single day. While Syria's own air defenses remained largely intact, its forces in Lebanon were left exposed to attacks by Israeli strike aircraft for the remainder of the war.

Angolan Civil War

Western Sahara War

Forces of the Polisario Front acquired two full batteries of SA-6 missiles from Algeria during the Western Sahara War, which they used effectively against the fighters of the Royal Moroccan Air Force, including shooting down two Mirage F1 fighters in 1981 during a major battle in Guelta Zemmur.[5]

Poland

ليبيا

العراق

البوسنة وكوسوفو

المشغلون

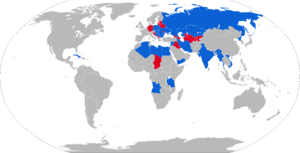

خريطة مشغلي سام-6 (أزرق) والمشغلون السابقون (أحمر)
