بوك، نظام صواريخ

(تم التحويل من Buk missile system)
9كي37 بوك
تسمية الناتو:
إس إيه-11 گادفلاي، إس إيه -17 گريزلي
نظام الدفاع الصاروخي الجوي بوك-إم1-2 في 2010

نظام الدفاع الصاروخي الجوي بوك-إم1-2.
النوع نظام صواريخ سام متوسط المدى
مكان الصنع Flag of الاتحاد السوڤيتي الاتحاد السوڤيتي
تاريخ الخدمة
في الخدمة 1979- present
اسُتخدم من قبل انظر قائمة المشغلين الحاليين والسابقين
الحروب انظر العمليات
تاريخ الانتاج
المصمم ألماز-أنتي:
تيخوميروڤ إن أي أي پي (المصمم الرئيسي)
ليولـِڤ نوڤاتور (مصمم صواريخ سام)
إم‌إن‌أي‌أي‌أر‌إي ألتير (مصصم الطراز البحري)
إن‌أي‌أي‌أر‌پ (مصمم رادار الاستطلاع)
دي‌إن‌پي‌پي (الصواريخ)
يو‌إم‌زد (تي‌إي‌إل‌إيه‌أر‌إس)
إم‌زد‌أي‌كي (تي‌إي‌إل‌إس)[1]

إم‌إم‌زد (جي‌إم تشاسيس)

التنويعات 9K37 "Buk", 9K37M, 9K37M1 "Buk-M1", 9K37M1-2 "Buk-M1-2", 9K37M1-2A, 9K317 "Buk-M2", "Buk-M3"
naval: 3S90 (M-22), 3S90M

نظام صواريخ بوك (روسية: "Бук"؛ play /bʊk/ BOOK، وتعني بالعربية: شجر الزان؛ إنگليزية: Buk missile system)، هو نظام صواريخ أرض-جو متوسطة المدى، ذاتية الدفع طورها الاتحاد السوڤيتي السابق وروسيا الاتحادية وتم تصميمها لردع صواريخ كروز، القنابل الذكية، الطائرات ذات الأجنحة الثابتة والمتحركة، الطائرات الغير مأهولة.[2]


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التطوير







KubKvadrat






























Kub-M1

Kub-M





























Kub-M3


























Kub-M4


































Buk









UraganShtil











































Buk-M1


Buk-1






































Buk-M1-2Gang























































Buk-M2UralBuk-M2EBuk-M2EK





Ezh




































Buk-M1-2ABuk-M3



نسخة التصدير

النسخة الروسية

SmerchShtil-1

صور خارجية
Photo of TELAR 9A38, Buk vehicle, based on Kub components
Photo of TELAR 9A38, Buk vehicle, مبنى على مكونات كوب (منظر جانبي)
نظام صواريخ سام بوك-إم1-2 في عرض ماكس الجوي، 2005.
النظام الصاروخي شتيل-1 سام (سطح جو)



الوصف

Inside the TELAR of a Buk-M1 SAM system


Inside the TEL of a Buk-M1-2 SAM system


A Buk-M1-2 SAM system 9S18M1-1 Tube Arm target acquisition radar (TAR) on 2005 MAKS Airshow

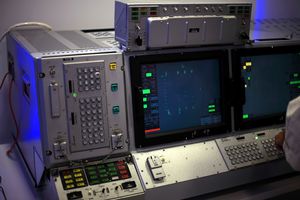

Console of the upgraded TELAR of a Buk-M2E


Buk, Buk-M1 and earlier versions of Buk-M1-2 and Buk-M2 missile systems uses an Argon-15 type of the onboard computer


أوراگان 3إس90

إزه 3إس90

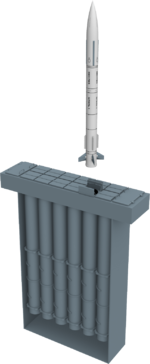

شتيل-1 3إس90إم

الصواريخ

9إم38
9M38M1 9M317.svg
Comparison of 9M38M1, 9M317 and 9M317ME surface-to-air missiles of the Buk missile system
النوع صاروخ أرض-جو
مكان الصنع  الاتحاد السوڤيتي
تاريخ الانتاج
التنويعات 9М38, 9М38M1, 9M317
المواصفات

(9М38, 9M317)

الوزن 690 kg, 715 kg
الطول 5.55 m
القطر 0.4 م (عرض الجناحين 0.86 م)

رأس حربي Frag-HE

وزن الرأس الحربي

70 kg

Propellant صاروخ وقود صلب
المدى العملي 30 كم
ارتفاع التحليق 14000م
السرعة 3 ماخ
نظام
التوجيه
Semi-active radar homing
منصة
الإطلاق
انظر التركيب

صواريخ 9إم38 و9إم38إم1

9M317 surface-to-air missile on the Buk-M2 quadruple launcher.

صواريخ 9إم317

مشروعات صواريخ 9إم317إم و9إم317إيه

صاروخ 9إم317إم‌إي

مقارنة

الصاروخ
(GRAU designation)
3إم9 9إم38 9إم38
9إم38إم1
9إم38
9إم38إم1
9إم38إم2/9إم317
9إم317 9إم317إم‌إي
Complex
(GRAU and NATO designation)
2K12 "Kub"
(SA-6)
9K37
"Buk"
(SA-11)
9K37M
"Buk-M1"
(SA-11)
9K37M1-2
"Buk-M1-2"
(SA-17)
9K317E
"Buk-M2E"[3]
(SA-17)
3S90M/3S90E
"Smerch"/"Shtil-1"[4]
(SA-N-12)
طُرح 1966 1980 1984 1998 2007 2004
Missiles per TEL 3 4 4 4 4 12/24/36
وزن الصاروخ 599 كگ
(1321 lb)
690 كگ
(1521 lb)
690 كگ
(1521 lb)
9إم38إم1: - 690 كگ
(1521 رطل);
9إم317: - 710–720 كگ
(1565-1587 رطل)
710–720 كگ
(1565-1587 lb)
581 كگ
مدى الإلتحام 3–24 كم
(2–15 ميل)
4–30 كم
(3–19 ميل)
3–35 كم
(2–22 ميل)
9М38إم1: - 3–42 كم
(2–26 ميل);
9إم317: 3–50 كم
(2–31 ميل)
3–50 كم
(2–31 ميل)
2.5–32 كم
(للصواريخ ذات المدى الأكبر من 12 كم)
زاوية الابتحام 800–11000 م
(2,600-36,000 ق)
30–14000 م
(100-46,000 ق)
30–22000 م
(100-72,000 ق)
30–25000 م
(100-82,000 ق)
25–25000 م
(100-82,000 ق)
15–15000 م
سرعة الصاروخ
(ماخ)
2.8 3 3 3 4 4.5
أقصى سرعة
للهدف (ماخ)
2 2.5 4 4 4 ?
Maximum
Maneuverability (G)
? ? 20 ? ? ?
Simultaneous
engagements
1 2 6 6[5] 6[5] 4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

متغيرات أخرى

شجرة التصميم الأصلي

  • 9K37-1 'Buk-1' - First Buk missile system variant accepted into service, incorporating a 9A38 TELAR within a 2K12M3 Kub-M3 battery.
  • 9K37 'Buk'- The completed Buk missile system with all new system components, back-compatible with Kub.
  • 9K37M1 'Buk-M1' - An improved variant of the original 9K37 which entered into service with the then Soviet armed forces.
  • 9K37M1-2 'Buk-M1-2' - An improved variant of the 9K37M1 'Buk-M1' which entered into service with the Russian armed forces.
  • 9K317 'Ural' - initial design of Buk-M2 which entered into service with the Russian armed forces
  • 9K317 'Buk-M2E' (9K37M2)[6]
Backside of the 9A317 TELAR of Buk-M2E (export version) at 2007 MAKS Airshow
9A317 TELAR من المنظومة Buk-M2E (نسخة التصدير) في العرض الجوي ماكس 2007
الموديل تـِلار على عجل من المنظومBuk-M2EK سام في كاپوستين يار، 2011
  • 'Buk-M2EK'[7] - A wheeled variant of Buk-M2 on MZKT-6922 chassis is currently under active development.
  • 9K317M 'Buk-M3' (9K37M3) - In Russian some active work is being conducted, aimed at the new perspective complex of Buk-M3. A zenith-rocket division of it will have 36 target channels in total. It will feature advanced electronic components. It is reported that the Buk-M3, a modernized version of the Buk-M1 system and will be deployed in 2009.[8]

شجرة تصميم الطراز البحري

  • 3S90/M-22 'Uragan' (SA-N-7 "Gadfly") - Naval version of the 9K37 Buk missile system with 9M38/9M38M1 missile.
  • 3S90 "Ezh" (SA-N-7B/SA-N-12 'Grizzly') - Naval version of the 9K37M1-2 with 9M317 missile.
  • 3S90 "Shtil" (SA-N-7C 'Gollum') - Naval export version of the 9K37M1-2 with 9M317E missile.
  • 3S90E "Shtil-1" (SA-N-12 'Grizzly') - Naval export version with 9M317ME missile.
  • 3S90M "Smerch" (SA-N-12 'Grizzly') - Possible naval version with 9M317M missile.

نسخ للنظام

  •  بلاروس - In May on the MILEX-2005 exposition in Minsk, Belarus presented their own modification of 9K37 Buk called Buk-MB.[9]
  •  الصين - HQ-16 (Hongqi-16)- Joint People's Republic of China/Russian project to upgrade the naval 9K37M1-2 system 'Shtil' (SA-N-12).[10] Other sources also indicate the project involved some Buk technology. It is able to engage high altitude and very low flying targets.[11] The most visual distinction between SA-17 and HQ-16 is that the latter is truck based instead of track based SA-17, and the fire power is increased by 50% with the total number of missiles increased to six from the original four in SA-17 system.
    •  الصين - HQ-16A - Improvement of the HQ-16, with redesigned control surfaces incorporating leading edge, thus has better performance at higher angle of attack than HQ-16.
    •  الصين - HQ-16B - Further improvement of HQ-16A[12][13]
    •  الصين - LY80 - Export version of HQ-16A[14], incorporating cold vertical launch method
  •  الولايات المتحدة - General Dynamics XM-11S - a threat radar simulator.[بحاجة لمصدر] There are reports of an unrelated American copy of Buk-M1 participating in various Red Flag - Alaska exercises. It's based on М109 chassis.[15]
  •  إيران - Raad Medium Ranged Surface-to-Air Missile System using Ta'er 2 missiles. It has very similar layout to wheeled Buk-M2EK 9M317. It was shown during 2012 military parade.[16]


التركيب

المكون
Complex
(GRAU and NATO designation)
9K37
"Buk"
(SA-11)
9K37-1
"Buk-1"
(SA-11)
9K37M1
"Buk-M1"
(SA-11)
9K37M1-2
"Buk-M1-2"
(SA-17)
9K317E
"Buk-M2E" (?)
Command Post 9S470 N/A 9S470M1 9S470M1-2 9S510
Surveillance Radar
(SURN, SOTs or TAR)
9S18 Kupol 1S91M3 9S18M1 Kupol-M1 9S18М1-1 9S112,
9S36
TELAR 9А310,
9А38
9A38 9A310M1 9A310M1-2 9A317
TEL 9А39 2P25M3 9A39M1 9A39M1,
9A39M1-2
9A316


بوك 9كي37

TEL 9A316
TELAR 9A317


2كي12إم4 كب-إم4 (9كي37-1 بوك-1)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9كي37إم1 بوك-إم1

تقسيم الخدمة التقنية

9كي317 بوك-إم2


المشغلون

Map with Buk operators in blue and former operators in red
9K37 Buk in Azerbaijan service

الحاليون

  •  الجزائر – Buk-M2 versions [17]
  •  أذربيجان[18]
  •  بلاروس[19]
  •  قبرص[بحاجة لمصدر]
  •  مصر - بوك-إم1-2 [20]. تمكنت القوات المصرية من إبرام صفقة سرية للحصول على منظومة "بوك – إم2" الصاروخية من روسيا، وظهرت هذه المنظومة بالفعل في فيديو خاص نشرته وزارة الدفاع المصرية عن قوة الجيش المصري. وتتمتع هذه المنظومة بقدرات فائقة، فمدة الإنتقال من نظام المناوبة إلى نظام القتال 20 ثانية فقط، حيث يعد المجمع "بوك" منظومة مضادة للطائرات مستخدمة في القوات البرية والبحرية الروسية ودول أخرى بينها مصر، كما أن المجمع مخصص لمكافحة الأهداف الأيرودينامية الطائرة بسرعة تصل لـ830 مترا في الثانية وذلك على الارتفاعات المتوسطة والصغيرة وعلى مسافة 30 كم.[21]
  •  فنلندا - 3 بطارية (18 وحدة إطلاق) - سيتم إستبدالها[19]
  •  جورجيا 15 بطارية[22]
  •  كوريا الشمالية[23]
  •  الصين[24]
  •  روسيا - 250،[19] باني ومصنع رئيسي
  •  سوريا[25] 8 complexes 9К317E Buk-M2E delivered from Russian Federation in 2011 (Stockholm International Peace Research Institute – Arms Transfers Database) Land Forces + 10/8[26] Buk-M2E Air Defence.[27] + 20 Buk-M1-2 [28]
  •  أوكرانيا [29]
    Ukrainian 9K37 Buk SAMS during the Independence Day parade in Kiev
  •  ڤنزويلا – Buk-M2EK Received[30] (20 ordered).[31]

مشغلون سابقون

العمليات

TELAR of Finnish 9K37M1 Buk-M1 (SA-11 Gadfly) from the left side (missiles locked in a transport position)
