لوكهيد إف-104 ستارفايتر

(تم التحويل من F-104 Starfighter)
إف-104 ستارفايتر
F-104 Starfighter
Lockheed F-104A-10-LO 060928-F-1234S-011.jpg
لوكهيد إف-104 إيه-10-لو ستارفايتر التابعة للقوات الجوية الأمريكية.
الدور طائرة اعتراضية، مقاتلة-قاذفة
دولة المنشأ الولايات المتحدة
الصانع لوكهيد
أول تحليق 4 مارس 1954
التقديم 20 فبراير 1958
أحيلت للتقاعد 31 أكتوبر 2004 (إيطاليا)
المستخدم الرئيسي القوات الجوية الأمريكية
القوات الجوية الألمانية
قوات الدفاع الذاتي الجوي الياباني
القوات الجوية التركية
العدد المنتج 2.578
ثمن الوحدة
1.42 مليون دولار(إف-104جي)[1]
تطورت من لوكهيد إكس‌إف-104
تنويعات لوكهيد إن‌إف-104إيه
كانادير سي‌إف-104
Aeritalia F-104S
سي‌إل-1200 لانسر وإكس-27

لوكهيد إف-104 ستارفايتر Lockheed F-104 Starfighter، هي طائرة اعتراضية، بمحرك واحد، ذات آداء عالي، خارقة للصوت طورت في الاصل لصالح القوات الجوية الأمريكية من قبل لوكيهد. وهي واحدة من سلسلة طائرات القرن، كانت تشغلها القوات الجوية لأكثر من عشرات البلدان من عام 1958 حتى 2004.

خدمت إف-104 في القوات الجوية الأمريكية من 1958 حتى 1969، واستمرت في الخدمة بوحدات الحرس الوطني الجوي حتى 1975. كانت ناسا تشغل أسطول مختلط صغير من طائرات إف-104 في اختبارات الرحلات الخارقة للصوت وبرامج رحلات الفضاء حتى 1994.[2] شاركت طائرات إف-104سي التابعة للقوات الجوية الأمريكية أثناء حرب ڤتنام، وتم نشرها من قبل القوات الجوية الپاكستانية لفترة وجيزة أثناء الحروب الهندية الپاكستانية. كذلك استخدمتها القوات الجوية التايوانية أثناء نزاعها مع القوات الجوية الصينية حول جزيرة كويموي. الخدمة العملياتية للطائرة ستارفايتر انتهت بتقاعدها من الخدمة بالقوات الجوية الإيطالية في مايو 2004.

إجمالي الطائرات التي تم انتاجها من ستارفايتر 2.578 طائرة، معظمها من قبل أعضاء الناتو.[3] مجموعة التعديلات التي أنتجت النموذج إف-104جي، والتي فازت في منافسة الناتو على مقاتلة-قاذفة جديدة. كذلك تم انتاج إصدارات لطائرات تدريب مختلفة ذات مقعدين، معظمها من طراز تي‌إف-104جي. الإصدار النهائي من نموذج المقاتلة الأساسية إف-104 كان إف-104إس طائرة اعتراضية مصممة لجميع الأحوال الجوية، صممتها أيريتاليا لصالح القوات الجوية الإيطالية وزودتها بصواريخ إيه‌أي‌إم سپارو الموجهة بالرادار. إف-104 المتقدمة ذات الجناح عالي السرعة، والمعروفة بسي‌‌-1200 لانسر، did not proceed past the mock-up stage.

انتشر عن ستارفايتر انها طائرة غير آمنة، وخاصة في خدمة القوات الجوية الألمانية حيث سببت الفضائح والرشاوى التي ارتبطت بعقود شراء الطائرات في كل من ألمانيا واليابان جدلاً كبيراً. إلا أن دراسة أمريكية لطائرات القرن أثبتت أن إف-100 سوپر سابر كان لها معدل حوادث أعلى من الإف-104.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التطوير

خلفية والتطوير المبكر


أول نموذج أولي لإكس‌إف-104 (إس/إن 53-7786) للطائرة إف-104


تطوير مزيد

التصميم

هيكل الطائرة

لوكهيد إف-104إيه-15-إل‌أو


المحرك

Detail of F-104G's J79 turbojet exhaust (the red coloring has been added by the museum).


مقعد القذف

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

إلكترونيات الطيران

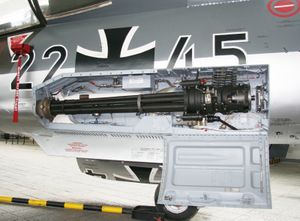

تركيب المدفع إم61 على الطائرة إف-104جي التابعة للبحرية الألمانية.


التسليح

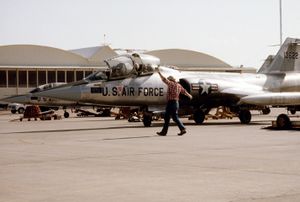

طائرة تيAvionicsإف-104جي الألمانية في قاعدة لوك الجوية، 1982.

التاريخ العملياتي

القوات الجوية الأمريكية

حرب ڤتنام

479th TFW F-104Cs at Da Nang, 1965


ملخص لطائرات (14) ستارفايتر الأمريكية المفقودة في حرب ڤتنام 1965-1967
التاريخ الطراز إف-104 الوحدة سبب الفقدان/ملاحظات
6-29-65 F-104C 476th Tactical Fighter Squadron (TFS) Shot down by enemy ground fire while providing close air support (CAS).[4]
7-22-65 F-104C 436th TFS Downed by ground fire while on a CAS mission.[5]
9-20-65 F-104C 435th TFS Downed by Chicom MiG-19 (J-6) 30mm cannon fire while on a MIGCAP mission.[6]
9-20-65 (2) F-104C 436th TFS Mid air collision while conducting air search for earlier Chicom downed F-104C.[6]
8-01-66 (2) F-104C 435th TFS (2) F-104Cs downed by SA-2 surface to air missiles (SAMs) while on MIGCAP mission.[7]
9-01-66 F-104C 435th TFS Downed by Anti-Aircraft Artillery fire (AA) while on reconnaissance mission.[8]
10-02-66 F-104C 435th TFS Downed by SA-2 SAM at 10,000 feet while on reconnaissance mission.[9]
10-20-66 F-104C 435th TFS Downed by ground fire during reconnaissance mission.[10]
01-12-67 F-104C 435th TFS Operational Loss; crashed while landing.[11]
01-16-67 F-104C 435th TFS Operational Loss; engine failure.[12]
01-28-67 F-104C 435th TFS Operational Loss; engine failure.[13]
5-14-67 F-104C 435th TFS Operational Loss; engine failure.[14]


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

الحروب الهندية الپاكستانية


نزاع مضيض تايوان1967

إف104جي التابعة للقوات الجوية التايوانية.

خدمات دولية أخرى

F-104Gs from Marinefliegergeschwader 1, 1965

الاستخدام في منصة الاطلاق الفضائي

تحليق إف-104

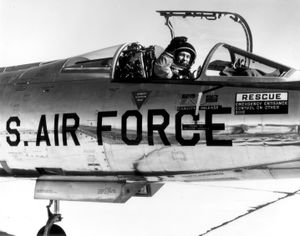

تشك يدجر في قمرة قيادة إن‌إف-104، 4 ديسمبر 1963.


سجل الأمان

خصائص عامة

F-104A flight envelope


مشكلات مبكرة

مشكلات متأخرة

الخدمة الألمانية

مخاطر التشغيل الطبيعية

الطائرة الألمانية إف-104إف عام 1960. هذه الطائرة اصطدمت بثلاث طائرات أخرى بسبب خطأ الطيار.


سجلات عالمية

  • 3000 م في 41.85 ثانية
  • 6000 م في 58.41 ثانية
  • 9000 م في 81.14 ثانية
  • 12000 م في 99.90 ثانية
  • 15000 م في 131.1 ثانية
  • 20000 م في 222.99 ثانية
  • 25000 م في 266.03 ثانية


المتغيرات

A Lockheed YF-104A, AF ser. no. 55-2961, NASA aircraft number 818. First NASA flight on 27 August 1956, last operational flight on 26 August 1975 – 1,439 flights over this period.
Side view of NASA YF-104A showing extreme thinness of wing
A German RF-104G in flight with a 66th TRW RF-101C.

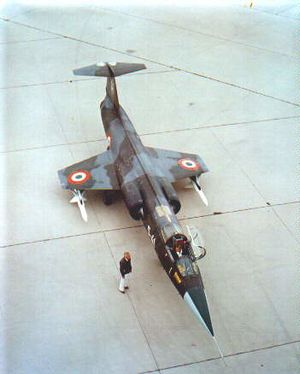

Italian Air Force F-104S in original camouflage scheme with Sparrow missiles mounted under the wings, c. 1969

جدول ملخص الانتاج والتكاليف

ملخص الانتاج
النوع لوكهيد متعددة الجنسيات كانادير فيات فوكر MBB [a] مسرشميت[a] ميتسوبيشي SABCA الإجمالي
XF-104 2 2
YF-104A 17 17
F-104A 153 153
F-104B 26 26
F-104C 77 77
F-104D 21 21
F-104DJ 20 20
CF-104 200 200
CF-104D 38 38
F-104F 30 30
F-104G 139 140 164 231 50 210 188[b] 1122
RF-104G 40 35 119 194
TF-104G (583C to F) 172 27 199
TF-104G (583G and H) 21 21
F-104J 3 207 210
F-104S 245[b] 245
Total by manufacturer 738 48 340 444 350 50 210 207 188 2,575

ملاحظة: [a] "Messerschmitt" merged later to "Messerschmitt-Bölkow-Blohm (MBB) later a part of EADS.
ملاحظة: [b] One aircraft crashed on test flight and is not included.
المصدر: بومان، لوكهيد إف-104 ستارفايتر[15]

تكاليف إف-104
F-104A F-104B F-104C F-104D F-104G TF-104G
تكلفة وحدة البحث والتنمية 189,473 189,473
هيكل الطائرة 1,026,859 1,756,388 863,235 873,952
المحرك 624,727 336,015 473,729 271,148 169,000
إلكترونيات الطيران 3,419 13,258 5,219 16,210
التسليح 19,706 231,996 91,535 269,014
Ordnance 29,517 59,473 44,684 70,067
تكلفة ممر الطيران 1.7 مليون 2.4 مليون 1.5 مليون 1.5 مليون 1.42 مليون 1.26 مليون
تكلفة التعديل حتى 1973 198,348 196,396
تكلفة ساعة الطيران الواحدة 655
Maintenance cost per flying hour 395 544 395 395

ملاحظاة: التكاليف عام 1960 بالدولار الأمريكي لم يتم تعديلها بسبب التضخم.[1]

المشغلون

المشغلون السابقون لطائرات إف-104 ساترفايتر

كانت إف-104 تشغلها عسكريات البلدان التالية:

الطائرة في العرض

F-104 gate guardian for the Georgia Air National Guard's 165th Air Support Operations Squadron and 224th Joint Communications Support Squadron in Brunswick, GA


المواصفات (إف-104جي)

Nuvola apps kview.png صور خارجية
Lockheed F-104 Starfighter Cutaway
Nuvola apps xmag.png Lockheed F-104 Starfighter Cutaway from Flightglobal.com
Orthographically projected diagram of the F-104 Starfighter.

البيانات من Quest for Performance[16]

السمات العامة

الأداء

التسليح

أشهر ظهور في الإعلام

أسماء التدليل

انظر أيضاً

تطورات ذات صلة

طائرات شبيهة

قوائم ذات صلة
