أوسا (منظومة مضادة للطائرات)
9كيه33 اوسا (تسمية الناتو: سا-8 گـِكو) | |
---|---|
9A33BM transporter erector launcher and radar (TELAR) | |
النوع | منظومة سام برمائية 6x6 |
مكان الصنع | الاتحاد السوڤيتي |
تاريخ الخدمة | |
في الخدمة | 1971-الحاضر |
اسُتخدم من قبل | انظر قائمة المشغلين الحاليين والسابقين |
الحروب | حرب لبنان 1982، الحرب الأهلية الأنگولية، حرب الخليج، حرب اوستيا الجنوبية 2008، الحرب الأهلية الليبية 2011 |
تاريخ الانتاج | |
المصمم | معهد أبحاث NII-20 |
صُمم | 1960-1972 |
المُصنع | مصنع زناميا ترودا |
صنعت | 1970-1988[1] |
عدد المصنوعات | 1200[2] |
التنويعات | OSA-A, OSA-AK, OSA-AKM, OSA-M |
المواصفات
(OSA-AKM) | |
الوزن | 17.5 طن |
الطول | 9.14 م |
العرض | 2.75 م |
الإرتفاع | 4.20 م (صاري الرادار مسدل) |
الطاقم | 5 جنود |
التسليح الرئيسي |
6 صواريخ 9M33، 9M33M1، 9M33M2 أو 9M33M3 |
المحرك | D20K300 ديزل |
الخلوص الأرضي | 400 مم |
المدى العملي | 500 كم |
السرعة | 80 كم/س 8 كم/س (سباحة) |
9كيه33 أوسا 9K33 Osa (إنگليزية: wasp)، هي منظومة صواريخ أرض-جو تكتيكية متحركة، منخفضة الارتفاع، قصيرة المدى. 9كيه33 هو تعيين گراو الخاص بالمنظومة. تسمية الناتو الخاصة بها هي سا-8 گريكو. واسم التصدير للمنظومة هو رومب.[3]
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
الوصف
منظومة أوسا هي أول منظومة صواريخ دفاع جوي محمولة ومدمج بها رادار في سيارة واحدة. وقد دخلت منظومة صواريخ أوسا الخدمة في القوات المسلحة السوڤيتية في عام 1977.
ويتم نقل النظام عبر سيارات نقل بسنة عجلات يُمكن تشغيلها وتجهيزها للإطلاق في غضون خمس دقائق، وتتميز بأنها برمائية تسير على اليابسة والماء، وتستطيع المسير حتى 500 كيلو متر دون الحاجة إلى وقود. وقد استمد النظام شكله الحالي من نظام بحري يدعى "Pop Group" ولكنه بشكل أصغر لأنه يتطلب التنقل السريع وعدم الإستقرار في مكان واحد. وقد تم استعمال النظام لأول مرة في ألمانيا في عام 1980. وقد تم تطويره منذ ذلك الوقت بإضافة قاذفة صواريخ تحمل ستة صواريخ في حاوية مضلعة الشكل. ويحتوي النظام كذلك على هوائي للمراقبة الدورية بيضاوي الشكل، ويمكن لهذا الهوائي أن يلتقط الإشارات على بعد 30 كيلو متر. الصاروخ الموجّه المضاد للطّائرات أوسا له رسم بياني ديناميكي هوائي عادي، وهو مجهّز بالوقود الصلب.
ويقع على جانبي الهوائي جهاز رادار لتتبع الصواريخ الذي أطلقها النظام وتوجيهها إلى الأهداف بدقة عالية، ومما يتميز النظام به أيضاً هو إمكانية توجيه صاروخين في نفس الوقت وإرسالهما للهدف. ويحتوي النظام كذلك على جهاز تعقب كهربائي يمكن استخدامه لتحديد الأهداف في حالة التشويش على الرادار.
يُذكر أن النظام تم إستخدامه بشكل واسع في حرب لبنان عام 1982 وحرب الخليج 1991 وكذلك حرب ليبيا 2011. وقد تمكن الجيش السوري الحر من اغتنام بعضاً من هذه الأنظمة من الجيش العربي السوري وتم إسقاط العديد من الطائرات عن طريقه في عام 2013.
الأنواع
- 9K33 "أوسا" (تعيين وزارة الدفاع الأمريكية SA-8A "Gecko").

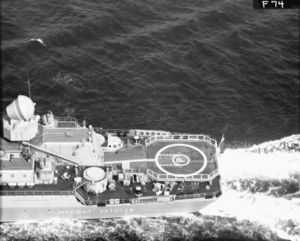

- 4K33 "OSA-M" (تسمية الناتو SA-N-4 "Gecko").
- 9K33M2 "Osa-AK" (تسمية وزارة الدفاع الأمريكية SA-8B "Gecko Mod-0").
- 9K33M3 "Osa-AKM" (تسمية وزارة الدفاع الأمريكية SA-8B "Gecko Mod-1").
- Saman وSaman-M (بالروسية Саман – adobe).
الصواريخ
9M33 | |
---|---|

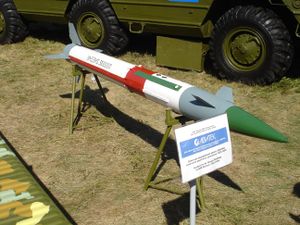

الصاروخ 9M33M3 | |
النوع | صاروخ أرض-جو |
مكان الصنع | الاتحاد السوڤيتي |
تاريخ الخدمة | |
في الخدمة | 1971-present |
اسُتخدم من قبل | انظر قائمة المشغلين الحاليين والسابقين |
تاريخ الانتاج | |
المصمم | MKB "فاكل" |
صُمم | 1960-1972 |
المُصنع | مصنع زناميا ترودا |
صنعت | 1970-1988 |
التنويعات | 9M33, 9M33M1, 9M33M2, 9M33M3, 9A33BM3 |
المواصفات
(9K33M3[4]) | |
الوزن | 170 كگ |
الطول | 3158 مم |
القطر | 209.6 مم |
رأس حربي | Frag-HE |
Propellant | محرك صواريخ بالوقود الصلب |
المدى العملي | 15 كم |
ارتفاع التحليق | 12.000 م |
زمن الرفع | 2 s boost, then 15 s sustain |
السرعة | 1020 m/s |
نظام التوجيه |
RF CLOS |
Steering system |
dual-thrust rocket motor. |
الدقة | 5 م |
منصة الإطلاق |
9P35M2 |

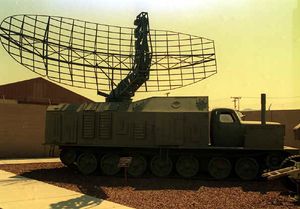

الرادارات
الانتشار والتاريخ
</ref> استخدمت المنظومة أيضاً في حرب اوستيا الجنوبية 2008 من قبل الجورجيين والروس. استخدمت المنظومة سا-8إس ودُمرت بعضها أثناء الحرب الأهلية الليبية 2011.[5][6]
الحرب الأهلية السورية
أثناء الحرب الأهلية السورية في ديسمبر 2012، خططت القوات المعارضة لبشار الأسد للاستيلاء على واحدة على الأقل من منظومة أوسا بعد غرة على قاعدة دفاع جوي بالقرب من دمشق.[7] لاحقاً، في مناسبات مختلفة، أظهرت الڤيديوهات المتمردين يستخدمون المنظومة. في 31 يوليو 2013، عُرض ڤيديو يظهر عملية إطلاق ناجحة لصاروخ أطلقه المتمردون من منظومة أوسا وإصابة محتملة لمروحية سورية.[8] في 16 يناير 2014، أظهر ڤيديو إسقاط مروحية مي-8 أو مي-17 سورية باستخدام منظومة أوسا. في 17 يناير 2014 ظهر ڤيديو آخر لصاروخ أطلقه المتمردون أخطأ في إصابة مروحية سورية.[9] On 15 October 2015 Russian military reported that a 9K33 Osa Launcher captured by rebel forces was destroyed in an air strike by a Russian Su-34 bomber near Damascus. [10]
ضمن الغارات الروسية سبتمبر 2015، قاذفة روسية من طراز "سو-34" استهدفت في منطقة الغوطة الشرقية مربضاً مموهاً لـمنظومة مضادة للطائرات من طراز أوسا، كانت المقاومة قد استولت عليها من الجيش السوري في 2013، واستخدمتها في إسقاط عدد من المروحيات.
مركز القيادة
PPRU-M1 (PPRU-M1-2) هو مركز القيادة المتحرك للمجموعة المختلطة لقوات الدفاع الجوي مثل 9K33 Osa وSA-15 Gauntlet، 9K22 Tunguska، SA-13 Gopher، 9K38 Igla[11]
التحديثات
بلاروس
- 9K33-1T "Osa-1T"
- T38 "Stilet".[15]
پولندا
المشغلون
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
المشغلون الحاليون
- الجزائر - 28/48[19] 48+[20]
- أرمنيا
- أذربيجان - تم تحديثه إلى أوسا-1تي[21]
- بلاروس

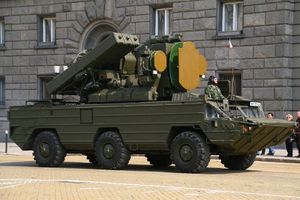

- بلغاريا - 24 وحدة إطلاق صواريخ
- كوبا
- إكوادور
- جورجيا
- اليونان - 39
- حزب الله[22]
- الهند
- الأردن - 48 منظومة محدثة
- ليبيا - 20
- كوريا الشمالية

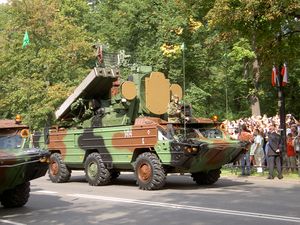

- بولندا - 64. يحتمل أن يتم تحديث 32 إلى Osa-AKM-P1 للاحتفاظ بهم في الخدمة حتى 2017.[16]

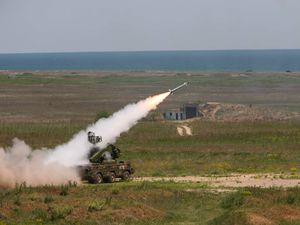

- رومانيا - 16 منصة إطلاق و8 reloaders (فوج واحد في الخدمة من 1989)
- روسيا - 400[23] Since 2007 the system Osa-AKM modernized and has protection against spoofing[24]
- الجمهورية العربية الصحراوية الديمقراطية
- سوريا - 14 بطارية، تتكون من 60 مركبة قتال مستقلة وذاتية[25][26]
- ترکمنستان - 40[27]
- أوكرانيا - 9K33M2 Osa-AK في الخدمة.
المشغلون السابقون
- تشيكوسلوفاكيا - فوج واحد تم تمريره للتشيك.
- التشيك - نفذ في 2006.
- ألمانيا الشرقية - 41 Osa-AK. بيعت جزئياً إلى اليونان بعد توحيد ألمانيا.
- العراق - استولت عليها الوحدات الكويتية
- الكويت - استولت عليها القوات العراقية في حرب الخليج.
- الاتحاد السوڤيتي - تم تمريرها للدول التالية للاتحاد السوڤيتي.
