قطار مغناطيسي معلق
القطار المغناطيسي المعلق إنگليزية: Magnetically levitating train ،فرنسية: Suspension train magnétique أو ما يعرف اختصارا بالماجليف "Maglev" وهي اختصار Magnitic levitation، وهو قطار يعمل بقوة الرفع المغناطيسية. أي يعتمد في عمله على المغناطيس حيث أنه لا يحتوي على محركات ميكانيكية ولا يسير على قضبان حديدية فهو يطفو في الهواء معتمدا على وسادة مغناطيسية يعمل على تكوينها مجالات كهرومغناطيسية قوية، وتمتاز هذه القطارات بسرعتها العالية التي تصل إلى 550 كم \ساعة، (نظريا يمكن أن تبلغ سرعته 1700 كلم\س).
يعتبرالقطار المغناطيسي السريع أول ابتكار جوهري في تقنية بناء السكك الحديدية منذ صناعة القطارات الأولى وهو أول نظام للسكك يتحرك إلى الأمام دون الحاجة إلى عجلات ومحاور وبالتالي دون احتكاك، إنها بمعنى آخر تخلي التقنية الميكانيكية عن مكانها لصالح التقنية الإلكترونية.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
التاريخ
أول براءة اختراع
التطوير
- في سنة 1914 كانت ولادة القطار المغناطيسي ,حيث قام المخترع ايميلي باشليت (فرنسي الاصل المولود في أمريكا) بكشف الستار عن فكرة القطار المغناطيسي وعرض نموذج مصغر لطريقة عمله.
- في سنة 1943 نال المخترع الألماني هرمان كمبر براءة اختراع لاختراعه إحدى تقنيات القطار المغناطيسي.
- في سنة 1966 قام العالمان جيمس باول وقوردن دامبي بعرض أول نظام عملي لهذا القطار باستخدام موصلات فائقة التوصيل.

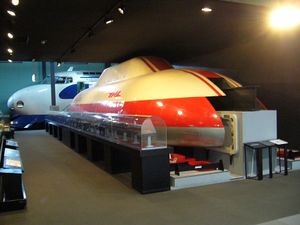

- أول مسار للاختبار شُيّد في مقاطعة ميزاكي, اليابان في سنة 1975 واستغرق سنتين ليتم بناءه وكان بطول 7 كم. وبعد ثلاثة أشهر تمت فيه أول تجربة باستخدام القطار ML 500
- في سنة 1979 تم اختبار الجيل الجديد من القطارات والمسمى ML 500 R في اليابان وقد سجل سرعة 517 كم \ساعة ,وهو أول من سجل سرعة أعلى من 500 كم \ ساعة.
في سنة 1996 سجل القطار الألماني TR 07أعلى سرعة لقطار مغناطيسي في ألمانيا والتي بلغت 450 كم \ساعة.
- في سنة 2003 تم تسجيل أعلى سرعة حتى الآن والتي بلغت 581 كم\ساعة باستخدام القطار الياباني MLX 01
نيويورك، الولايات المتحدة 1968
هامبورگ، ألمانيا 1979
برمنگهام، المملكة المتحدة 1984–1995
إمسلاند، ألمانيا 1984–2012
اليابان 1985
برلين، ألمانيا 1989–1991
أفق ومستقبل القطار المغناطيسي
بالرغم من أن القطار المغناطيسي يعتبر من أفضل وسائل النقل من حيث السرعة والهدوء والأمان إلا أنه لم ينتشر في مدن العالم، ويرجع السبب في ذلك لثمنه الباهظ، حيث تصل التكلفة الإجمالية لعمل مثل هذا القطار إلى أكثر من مليار دولار أمريكي، بالإضافة إلى كون القطارات الكهربائية المتطورة قد تفي بالغرض، حيث أنها ذات سرعات مقاربة لسرعة القطار المغناطيسي ولكن بتكلفة أقل بكثير من القطار المغناطيسي.
التكنولوجيا
عندما يكون لدينا مغناطيسين ونقوم بتقريبهما من بعض فإننا نلاحظ أنهما إما أن يتجاذبان (اختلاف الشحنة + - أو - +) أو يتنافران (تماثل الشحنة + + أو - -)، والتفسير لهذه الظاهرة هو أن كل مغناطيس يولد مجال مغناطيسي فيأثر به على الآخر، وبهذا نستطيع تعليق الأشياء. تم تطوير وتصنيع هذا القطار بشكل أساسي في ألمانيا واليابان.
إن أي قطار مغناطيسي في العالم مصمم وفق إحدى التقنيتين:
- نظام التعليق الكهروديناميكي.
- نظام التعليق الكهرومغناطيسي.
نظرة عامة
التعليق الكهرومغناطيسي
نظام التعليق الكهرومغناطيسيإنگليزية: electroMagnétique System (EMS) هذه التقنية تعتمد على قوى التجاذب المغناطيسي، حيث تم لف الجزء السفلي من القطار والمحتوي على مغناطيسات تحت طرفي سكة الحديد، فتقوم المجالات المغناطيسية المتولدة برفع القطار عن السكة مسافة 15 ملم تقريبا مما يساعده على الحركة بسهولة، وتم دعم القطارات التي تستخدم هذه التقنية ببطاريات ذات قوة عالية تساعدها على البقاء في الهواء في حال فُقدت الطاقة على سكة الحديد حتى يتوقف بسلام.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
التعليق الكهروديناميكي
نظام التعليق الكهروديناميكي إنگليزية: ElectroDynamique System EDS تعتمد هذه التقنية على قوى التنافر المتولدة بين مجالين مغناطيسيين يملكان نفس الشحنة لرفع القطار فوق سكة الحديد، حيث أنه تكون هناك مغناطيسات قوية مثبته في أسفل القطار تعمل على توليد أحد المجالات المغناطيسية والمجال الثاني يعمل على توليده مجموعة لفائف أسلاك من موصلات فائقة التوصيل تكون مثبته على جدران سكة الحديد الخاصة به. ولارتفاع درجة حرارة الموصلات تأثرا بالتيار الكهربائي فإنه يتم وضعها في أوعية من النيتروجين السائل (درجة تجمد النيتروجين السائل في الظروف القياسية هي -210 ْم).
بالنسبة لهذه التقنية، حينما يكون القطار يسير بسرعة منخفضة فإن التيار الناتج وتدفق الشحنات الكهربائية في اللفائف لا يكون كافيا لجعل القطار يسير في ارتفاع ثابت ولهذا السبب عمد مصممو القطار على تدعيمه بعجلات من الأسفل تساعده في الحفاظ على ثباته حتى يصل إلى السرعة التي تضمن سيره بثبات, ولكي يتحرك القطار فإنه يتم تدعيم اللفائف المعدنية المثبتة على جدران السكة بقوة متولدة من مجال مغناطيسي منفصل تأثر على المغناطيسات المثبتة أسفل القطار وتعمل على تحريكه والتحكم في سرعته.
الآلية في التكنولوجيات المختلفة
Technology | Pros | Cons | ||
EMS[1][2] (Electromagnetic suspension) | Magnetic fields inside and outside the vehicle are less than EDS; proven, commercially available technology that can attain very high speeds (500 km/h (310 mph)); no wheels or secondary propulsion system needed. | The separation between the vehicle and the guideway must be constantly monitored and corrected by computer systems to avoid collision due to the unstable nature of electromagnetic attraction; due to the system's inherent instability and the required constant corrections by outside systems, vibration issues may occur. | ||
EDS[3][4] (Electrodynamic suspension) |
Onboard magnets and large margin between rail and train enable highest recorded train speeds (581 km/h (361 mph)) and heavy load capacity; has demonstrated (December 2005) successful operations using high-temperature superconductors in its onboard magnets, cooled with inexpensive liquid nitrogen. | Strong magnetic fields on board the train would make the train inaccessible to passengers with pacemakers or magnetic data storage media such as hard drives and credit cards, necessitating the use of magnetic shielding; limitations on guideway inductivity limit the maximum speed of the vehicle; vehicle must be wheeled for travel at low speeds. | ||
Inductrack System[5][6] (Permanent Magnet Passive Suspension) | Failsafe Suspension—no power required to activate magnets; Magnetic field is localized below the car; can generate enough force at low speeds (around 5 km/h (3.1 mph)) to levitate maglev train; in case of power failure cars slow down on their own safely; Halbach arrays of permanent magnets may prove more cost-effective than electromagnets. | Requires either wheels or track segments that move for when the vehicle is stopped. New technology that is still under development (as of 2008) and as yet has no commercial version or full scale system prototype. |
الدفع
الأمان
التوجيه
الأنابيب المفرغة
الطاقة المستخدمة
مقارنته مع قطارات أخرى
مقارنته بالطائرات
الاقتصاد
أرقام قياسية
تاريخ أعلى سرعات
- 1971 – West Germany – Prinzipfahrzeug – 90 km/h (56 mph)
- 1971 – West Germany – TR-02 (TSST) – 164 km/h (102 mph)
- 1972 – Japan – ML100 – 60 km/h (37 mph) – (manned)
- 1973 – West Germany – TR04 – 250 km/h (160 mph) (manned)
- 1974 – West Germany – EET-01 – 230 km/h (140 mph) (unmanned)
- 1975 – West Germany – Komet – 401 km/h (249 mph) (by steam rocket propulsion, unmanned)
- 1978 – Japan – HSST-01 – 308 km/h (191 mph) (by supporting rockets propulsion, made in Nissan, unmanned)
- 1978 – Japan – HSST-02 – 110 km/h (68 mph) (manned)
- 1979-12-12 – Japan-ML-500R – 504 km/h (313 mph) (unmanned) It succeeds in operation over 500 km/h for the first time in the world.
- 1979-12-21 – Japan-ML-500R – 517 km/h (321 mph) (unmanned)
- 1987 – West Germany – TR-06 – 406 km/h (252 mph) (manned)
- 1987 – Japan – MLU001 – 401 km/h (249 mph) (manned)
- 1988 – West Germany – TR-06 – 413 km/h (257 mph) (manned)
- 1989 – West Germany – TR-07 – 436 km/h (271 mph) (manned)
- 1993 – Germany – TR-07 – 450 km/h (280 mph) (manned)
- 1994 – Japan – MLU002N – 431 km/h (268 mph) (unmanned)
- 1997 – Japan – MLX01 – 531 km/h (330 mph) (manned)
- 1997 – Japan – MLX01 – 550 km/h (340 mph) (unmanned)
- 1999 – Japan – MLX01 – 548 km/h (341 mph) (unmanned)
- 1999 – Japan – MLX01 – 552 km/h (343 mph) (manned/five formation). Guinness authorization.
- 2003 – China – Transrapid SMT (built in Germany) – 501 km/h (311 mph) (manned/three formation)
- 2003 – Japan – MLX01 – 581 km/h (361 mph) (manned/three formation). Guinness authorization.[7]
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
أنظمة قائمة
أنظمة تشغيل للخدمة العامة
اليابان
هي قطارات يابانية الصنع تعمل بنظام التعليق الكهروديناميكي (EDS)، وهي مكونة من خمس عربات تسير على خط اختبار ياناماشي الذي تم افتتاحه في سنة 1993 في مقاطعة ياناماشي.
تم الانتهاء من صنع هذه القطارات ما بين سنة 1993 و 2002، وهو يتسع ل 78 شخص، وقد سجل أعلى سرعة للقطارات المغناطيسية والتي بلغت 581 كم \ ساعة.
هناك تصميمين لقطارات ياناماشي :
1-وتد الهواء.
2-الطرف المستدق.
2- سلسلة قطارات (MLX 01-901)
وتم تصميمها بهذا الشكل حتى يتم التقليل من مقاومة الهواء أثناء السير بسرعات عالية، ولكي يتوقف هذا القطار فقد تم تزويده بمكابح هوائية وهي عبارة عن قطع متحركة في أعلى القطار يمكن تحريكها للأعلى لتكون معرضة لمقاومة الهواء التي تساعد على تقليل سرعة القطار ومن ثم التوقف.
قطار شانغهاي المغناطيسي المعلق

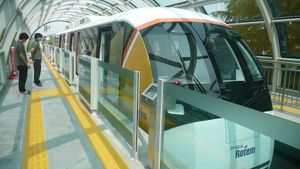

كوريا الجنوبية
تحت الانشاء
أنظمة مقترحة
Malaysia

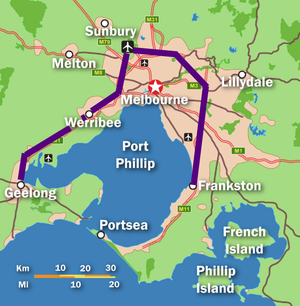

أستراليا
المملكة المتحدة
Iran

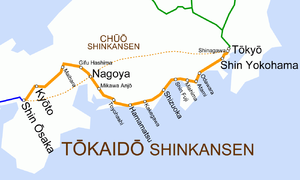

اليابان
ڤنزويلا
الصين
- مقالة مفصلة: قطار شانغهاي المغناطيسي المعلق
الهند
الولايات المتحدة
ألمانيا
سويسرا
إندونسيا
حوادث شهيرة
