إلكترونيات مرنة
Flexible electronics, تُعرف أيضًا باسم "الدوائر المرنة" ، و هي تقنية لتجميع الدارات الإلكترونية من خلال تركيب الأجهزة الإلكترونية على ركائز بلاستيك مرنة ، مثل پوليميد ، PEEK أو پوليستر كطبقة موصلة شفافة [1] بالإضافة إلى ذلك ، يمكن أن تكون الدوائر المرنة من الفضة طباعة شاشة على پوليستر. قد يتم تصنيع التجميعات الإلكترونية المرنة باستخدام مكونات مماثلة تستخدم في لوحات الدوائر المطبوعة الصلبة ، مما يسمح للوحة بالتوافق مع الشكل المرغوب فيه ، أو الانثناء أثناء استخدامه. هناك مقاربة بديلة للإلكترونيات المرنة تقترح تقنيات حفر مختلفة لتخفيض الطبقة السفلية التقليدية من السليكون إلى بضع عشرات من الميكرومترات للحصول على مرونة معقولة ، يشار إليها بـ سيليكون مرن (نصف قطر الانحناء 5 مم).[2][3][4][5][6][7][8][9][10][11]
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
تصنيع

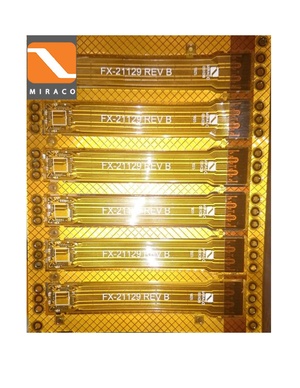

تصنّع الدوائر المطبوعة المرنة (FPC) من تكنولوجيا الطباعة الضوئية. هنالك طريقة بديلة لصنع دارات فويل مرنة أو كبل مسطح مرن (FFCs) حيث تتمثل في شرائح رقيقة جداً من النحاس (0.07 مم) بين طبقتين من PET. و يتم طلاء طبقات PET هذه ، التي يبلغ سمكها عادة 0.05 مم ، بمادة لاصقة تكون thermoset ، وسيتم تنشيطها أثناء عملية التصفيح. ل FPCs و FFCs العديد من المزايا في العديد من التطبيقات:
- الحزم الإلكترونية المجمعة بإحكام ، حيث تكون التوصيلات الكهربائية مطلوبة في 3 محاور ، مثل الكاميرات (تطبيق ثابت).
- التوصيلات الكهربائية حيث يلزم التجميع للثني أثناء الاستخدام العادي ، مثل طي الهواتف المحمولة (تطبيق ديناميكي).
- التوصيلات الكهربائية بين التجميعات الفرعية لتحل محل استخدام الأسلاك ، والتي هي أثقل و أضخم ، كما هو الحال في السيارات ، الصواريخ و الأقمار الصناعية.
- التوصيلات الكهربائية حيث تمثل سماكة اللوحة أو قيود المساحة عوامل قيادة.
مزايا FPCs
- يحتمل أن يحل محل اللوحات الصلبة المتعددة أو الموصلات
- تعد الدوائر أحادية الجانب مثالية للتطبيقات الديناميكية أو عالية المرونة
- تستخدم FPCs المكدسة في تكوينات مختلفة
مساوئ FPCs
- زيادة التكلفة على PCBs الصلبة
- زيادة خطر الضرر أثناء المناولة أو الاستخدام
- عملية التجميع أكثر صعوبة
- إصلاح وإعادة صياغة صعبة أو مستحيلة
- عموما استخدام لوحة أسوأ تصنيعاً يؤدي إلى زيادة التكلفة
تطبيقات
غالبًا ما تستخدم الدارات المرنة كموصلات في تطبيقات مختلفة حيث تحد المرونة أو توفير المساحة أو قيود الإنتاج من قابلية استخدام لوحات الدارات الصلبة أو الأسلاك اليدوية. يوجد تطبيق شائع للدارات المرنة في لوحات مفاتيح الكمبيوتر ؛ تستخدم معظم لوحات المفاتيح دارات مرنة من أجل مصفوفة التبديل.
في تصنيع LCD ، يستخدم الزجاج كركيزة. إذا تم استخدام رقائق بلاستيكية أو معدنية رقيقة مرنة كركيزة بدلاً من ذلك ، يمكن للنظام بأكمله أن يكون مرنًا ، حيث يكون الفيلم المودع فوق الطبقة السفلية رقيقًا جدًا ، وفقًا لعدد قليل من الميكروميترات.
تُستخدم الثنائيات الباعثة للضوء العضوية (OLEDs) عادةً بدلاً من الإضاءة الخلفية للشاشات المرنة ، مما يجعل من شاشة العرض ثنائية عضوية باعثة للضوء.
معظم الدارات المرنة هي هياكل الأسلاك الغير فعالة التي تستخدم لربط المكونات الإلكترونية مثل الدارات المتكاملة والمقاومات والمكثفات وما شابه ذلك ؛ ومع ذلك ، يتم استخدام بعضها فقط لإجراء التوصيلات بين التجميعات الإلكترونية الأخرى إما مباشرة أو عن طريق الموصلات.
في مجال السيارات ، تستخدم الدارات المرنة في لوحات العدادات وأجهزة التحكم تحت غطاء السيارة التي سيتم إخفاؤها داخل مقدمة المقصورة وفي أنظمة ABS. في الأجهزة الطرفية بالكمبيوتر ، تستخدم الدارات المرنة على رأس الطباعة الخاص بالطابعات ، ولتوصيل الإشارات بذراع متحرك يحمل رؤوس القراءة / الكتابة لمحركات الأقراص. تستخدم الأجهزة الإلكترونية الاستهلاكية الدارات المرنة في الكاميرات أو أجهزة الترفيه الشخصية أو الآلات الحاسبة أو أجهزة مراقبة التمارين.
توجد دارات مرنة في الأجهزة الصناعية والطبية حيث يلزم وجود العديد من التوصيلات في حزمة مدمجة. فالهواتف الخلوية هي مثال آخر واسع الانتشار للدارات المرنة.
تم تطوير الخلايا الشمسية المرنة لتشغيل الأقمار الصناعية. تتميز هذه الخلايا بخفة وزنها ، ويمكن طيها للتشغيل ، ويمكن نشرها بسهولة ، مما يجعلها مناسبة تمامًا للتطبيق. ويمكن خياطتها أيضاً في حقائب الظهر أو ملابس خارجية.[12]
تاريخ
تبين براءات الاختراع الصادرة في مطلع القرن العشرين تصور الباحثين الأوائل لطرق جعل الموصلات المسطحة محصورة بين طبقات مادة عازلة لتخطيط دارة كهربائية الذي خدم في وقت مبكر الاتصالات الهاتفية كتبديل للتطبيقات. اكتشف الدكتور كين جيليو أحد أوائل الصفات لما يمكن أن يسمى بالدوائر المرنة وتم الكشف في براءة اختراع إنگليزية من قبل ألبرت هانسن في عام 1903 حيث وصف هانسن بنية مكونة من الموصلات المعدنية المسطحة على ورقة مغلفة بالبارافين . و تشير كتب توماس إديسون المخبرية من نفس الفترة أيضًا إلى أنه كان يفكر في طلاء أنماط من صمغ السليلوز المطبق على ورق الكتان مع الگرافيت المسحوق لإنشاء ما كان يمكن أن يكون دارات مرنة بوضوح ، رغم عدم وجود دليل على أنه تم تنزيلها إلى الممارسة. في منشور عام 1947 بعنوان "تقنيات الدارات المطبوعة" بقلم كليدو برونيتي وروجر دبليو كورتيس[13] أشارت مناقشة موجزة حول إنشاء دارات حول المواد العازلة المرنة (على سبيل المثال ورقة) إلى أن الفكرة كانت موجودة بحسب مخترعي الخمسينيات ساندرز أسوشيتس "( Nashua ، NH) فقد قام ڤكتور دالگرين ومؤسس الشركة Royden Sanders بخطوات كبيرة في تطوير وتسجيل براءات الاختراع للطباعة وحفر الموصلات المسطحة على المواد الأساسية المرنة لاستبدال استخدام الأسلاك. و أظهر إعلان من عام 1950 وضعته شركة Photocircuits في نيويورك اهتمامها النشط بالدارات المرنة أيضًا.
اليوم ، تُستخدم الدارات المرنة التي تُعرف أيضًا بأشكال مختلفة حول العالم على أنها "الأسلاك المطبوعة المرنة ، والطباعة المرنة ، و الدارات المرنة" ، في العديد من المنتجات. يرجع الفضل الكبير إلى الجهود التي بذلها مهندسو التغليف الالكترونيات اليابانية الذين وجدوا طرقًا جديدة لا حصر لها لاستخدام تكنولوجيا الدارات المرنة. خلال العقد الماضي ، ظلت الدارات المرنة واحدة من أسرع قطاعات سوق منتجات الربط البيني نمواً. هناك تباين أكثر حداثة في تكنولوجيا الدارات المرنة هو أحدها يسمى "الإلكترونيات المرنة" والذي يشتمل عادةً على دمج كل من الوظائف النشطة والسلبية في المعالجة.
هياكل الدارات المرنة
هنالك بعض البنى الأساسية للدارات المرنة ولكن هناك تباين كبير بين الأنواع المختلفة من حيث بنائها. فيما يلي استعراض للأنواع الأكثر شيوعًا من هياكل الدارات المرنة
الدارات المرنة أحادية الجانب
تشتمل الدارات المرنة أحادية الجانب على طبقة موصل واحدة مصنوعة من پوليمر معدني أو موصل (مملوء بالمعادن) في فيلم عازل مرن. لا يمكن الوصول إلى ميزات إنهاء المكونات إلا من جانب واحد. قد تتشكل الثقوب في الفيلم الأساسي للسماح بمرور الأجزاء المكونة للتوصيل البيني ، عادة بواسطة اللحام. يمكن تصنيع الدارات المرنة من جانب واحد مع أو بدون الطلاء الواقي مثل طبقات الغطاء أو معاطف الغطاء ، ومع ذلك فإن استخدام طبقة واقية على الدوائر هي الممارسة الأكثر شيوعًا. أتاح تطوير الأجهزة المحمولة على سطح أفلام موصلة ممزقة بإنتاج أفلام LED الشفافة ، والتي تُستخدم في زجاج LED ولكن أيضًا بمرونة LED مركّبات إضاءة السيارات.
الوصول المزدوج أو الخلفي للدارات المرنة
الوصول المرن مزدوج ، المعروف أيضا باسم الرجوع المرن المكشوف ، و الدارات المرنة التي تحتوي على طبقة موصل واحد ولكن تتم معالجتها للسماح بالوصول إلى الميزات المحددة لنمط الموصل من كلا الجانبين. في حين أن هذا النوع من الدارات له فوائد معينة ، فإن متطلبات المعالجة المتخصصة للوصول إلى الميزات تحد من استخدامه.
الدارات المرنة المنحوتة
تعد الدارات المرنة المنحوتة مجموعة فرعية جديدة من هياكل الدارات المرنة العادية. تتضمن عملية التصنيع طريقة حفر متعددة الخطوات خاصة بالدارة المرنة والتي تنتج دائرة مرنة بعد الانتهاء من موصلات النحاس حيث يختلف سمك الموصل في أماكن مختلفة بطولها. (أي ، الموصلات رقيقة في المناطق المرنة وسميكة عند نقاط الربط البيني).
الدارات المرنة ثنائية الوجه
الدارات المرنة ثنائية الوجه عبارة عن دارات مرنة فيها طبقتان موصلتان. يمكن تصنيع هذه الدارات مع أو بدون ثقوب بينية مطلية ، على الرغم من تنوع الفتحات المطلية وهي أكثر شيوعًا. عند البناء الثقوب البينية الغير مطلية يتم الوصول إلى ميزات الاتصال من جانب واحد فقط ، يتم تعريف الدارة بأنها "النوع الخامس (5)" وفقًا للمواصفات العسكرية. إنها ليست ممارسة شائعة ولكنها خيار. بسبب الفتحة البينية ، يتم توفير الإنهاء للمكونات الإلكترونية على جانبي الدارة ، مما يسمح بوضع المكونات على كلا الجانبين. اعتمادًا على متطلبات التصميم ، يمكن تصنيع الدارات المرنة على الوجهين بطبقات واقية على أحد الجانبين أو كلاهما من الدارة المكتملة ولكن يتم إنتاجها بشكل شائع مع طبقة واقية على كلا الجانبين. توجد ميزة واحدة رئيسية لهذا النوع من الركيزة هو أنه يسمح لجعل اتصالات العبور سهلة للغاية. فقد بنيت العديد من الدارات من جانب واحد على ركيزة مزدوجة من جانب واحد فقط لأن لديهم واحدة من اثنين من وصلات العبور . مثال على هذا الاستخدام هو الدارة التي تربط ماوس الفأر باللوحة الأم للكمبيوتر المحمول. توجد جميع التوصيلات على تلك الدارة على جانب واحد فقط من الركيزة ، باستثناء اتصال عبور صغير للغاية يستخدم الجانب الثاني من الركيزة.
الدارات المرنة متعددة الطبقات
تُعرف الدارات المرنة التي تحتوي على ثلاث طبقات أو أكثر من الموصلات باسم الدارات المرنة متعددة الطبقات. عادة ما يتم ربط الطبقات عن طريق الثقوب البينية المطلية، على الرغم من أن هذا ليس شرطاً للتعريف لأنه من الممكن توفير فتحات للوصول إلى ميزات مستوى الدارة السفلى. قد تكون طبقات الدارة المرنة متعددة أو لا و يتم تصفيحها بشكل مستمر معًا طوال عملية الإنشاء مع استثناء واضح للمناطق التي تشغلها فتحات بينية مطلية . ممارسة التصفيح غير المتقطع شائعة في الحالات التي تتطلب أقصى قدر من المرونة. يتم تحقيق ذلك من خلال ترك المناطق غير المحمية حيث يحدث الثني أو الانحناء.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
الدارات الصلبة المرنة
الدارات الصلبة المرنة هي عبارة عن دارة هيكلية مرنة هجينة تتكون من ركائز صلبة ومرنة مغلفة معًا في بنية واحدة. يجب عدم الخلط بين الدارات الصلبة المرنة و البنى المرنة الصلبة ، والتي هي مجرد دارات مرنة يتم إرفاقها بصلابة لدعم وزن المكونات الإلكترونية محليًا. يمكن أن تحتوي الدارة المرنة الصلبة أو المقواة على طبقة واحدة أو أكثر من الموصلات. وبالتالي ، في حين أن المصطلحين قد يتشابهان ، إلا أنهما يمثلان منتجات مختلفة تمامًا.
تكون طبقات الدارة المرنة الصلبة عادة مترابطة كهربائياً بواسطة ثقوب بينية مطلية . على مر السنين ، تتمتع الدارات الصلبة المرنة بشعبية هائلة في تصاميم المنتجات العسكرية ، ومع ذلك وجد استخدام هذه التكنولوجيا بشكل متزايد في المنتجات التجارية. على الرغم من أنه غالبًا ما يعتبر منتجًا خاصًا للتطبيقات ذات الحجم المنخفض نظرًا للتحديات ، إلا أن جهاز كمبيوتر Compaq قد بذل جهدًا كبيراً لاستخدام هذه التقنية في إنتاج لوحات لأجهزة الكمبيوتر المحمولة في التسعينيات. بينما لم نلاحظ مرونة في PCBA الصلب المرن الرئيسي للكمبيوتر أثناء الاستخدام ، فإن التصميمات اللاحقة من قبل Compaq تستخدم دارات صلبة-مرنة لكابل العرض المفصلي ، لتمرير 10 من 1000 من الثنيات أثناء الاختبار. بحلول عام 2013 ، أما الآن فقد أصبح استخدام الدارات الصلبة المرنة في أجهزة الكمبيوتر المحمولة الاستهلاكية شائعًا.
عادة ما تكون الألواح الصلبة المرنة هياكل متعددة الطبقات. ومع ذلك ، يتم استخدام اثنين من الهياكل المعدنية في بعض الأحيان.[14]
الدارات المرنة ذات فيلم سميك من الپوليمر
تعد الدارات المرنة ذات الأغشية الپوليمرية السميكة (PTF) دارات مطبوعة عملية حيث يتم توصيل الموصلات فعليًا على فيلم أساس من الپوليمر. عادة ما تكون هياكل طبقة الموصل واحدة ، ومع ذلك يمكن لطبقتين أو أكثر من الطبقات المعدنية أن تطبع بالتتابع مع طبقات عازلة مطبوعة بين طبقات الموصل المطبوع ، أو على كلا الجانبين. و بسبب انخفاض الموصلية في الناقل وبالتالي فهي غير مناسبة لجميع التطبيقات ، فقد نجحت دارات PTF في تقديم مجموعة واسعة من التطبيقات منخفضة الطاقة بجهد أعلى قليلاً. و تعد لوحات المفاتيح تطبيقًا شائعًا ، ومع ذلك ، هنالك مجموعة واسعة من التطبيقات المحتملة لهذا النهج الفعال من حيث التكلفة لتصنيع الدارات المرنة.
مواد الدارة المرنة
يجب أن يكون كل عنصر في بنية الدائرة المرنة قادرًا على تلبية المطالب الموضوعة عليه طوال عمر المنتج. بالإضافة إلى ذلك ، يجب أن تعمل المادة بشكل موثوق بالتنسيق مع العناصر الأخرى لبناء الدارة المرنة لضمان سهولة التصنيع والموثوقية. فيما يلي وصف موجز للعناصر الأساسية لبناء الدارات المرنة ووظائفها.
المواد الأساسية
المادة الأساسية هي فيلم الپوليمر المرن الذي يوفر الأساس للتصفيح. في ظل الظروف العادية ، توفر مادة قاعدة الدارة المرنة معظم الخصائص الفيزيائية والكهربائية الأساسية للدارة المرنة. في حالة إنشاء الدارات اللاصقة ، توفر المادة الأساسية كل الخصائص المميزة. على الرغم من إمكانية وجود نطاق واسع من السماكة ، يتم توفير معظم الأفلام المرنة في نطاق ضيق ذي بعد رقيق نسبياً من 12 µm إلى 125 µm (1/2 mil إلى 5 mils) لكن بلإمكان استخدام المواد الأرق والأسمك . المواد الأرق هي بالطبع أكثر مرونة وبالنسبة لمعظم المواد ، فإن زيادة الصلابة تتناسب مع مكعب السماكة. وهكذا ، على سبيل المثال ، يعني أنه إذا تم مضاعفة السماكة ، تصبح المادة أكثر صلابة ثماني مرات ولن تنحرف إلا 1/8 بقدر التحمل نفسه. هنالك عدد من المواد المختلفة المستخدمة كأفلام أساسية بما في ذلك: الپوليستر (PET) ، والپوليميد (PI) ، والپولي إيثيلين النفثاليت (PEN) ، والپولي إيثرميد (PEI) ، إلى جانب الپوليمرات الفلورية المختلفة (FEP) والپوليميرات المشتركة. أفلام الپوليميد هي الأكثر انتشارًا بسبب مزيجها من الخصائص الكهربائية والميكانيكية والكيميائية والحرارية المفيدة.
الترابط اللاصق
تستخدم المواد اللاصقة كوسيط الترابط لخلق رقائق. عندما يتعلق الأمر بمقاومة درجات الحرارة ، فإن المادة اللاصقة هي عادةً عنصر الحد من أداء الرقاقة خاصةً عندما يكون الپوليميد هو المادة الأساسية. نظرًا للصعوبات السابقة المرتبطة بمواد پوليميد لاصقة ، فإن العديد من دوائر فليميد المرنة تستخدم حاليًا أنظمة لاصقة لمجموعات الپوليمر المختلفة. ومع ذلك ، فإن بعض المواد اللاصقة الحديثة من پوليميد اللدائن الحرارية تصنع تقدماً مهماً. كما هو الحال مع الأفلام الأساسية ، تأتي المواد اللاصقة بسماكة مختلفة. اختيار السماكة عادةً ما يكون وظيفة للتطبيق. على سبيل المثال ، تستخدم سماكة لاصق مختلف عادةً في إنشاء طبقات الغطاء من أجل تلبية متطلبات التعبئة من سماكة رقائق النحاس المختلفة التي قد تواجهها.
رقائق معدنية
يتم استخدام رقائق معدنية بشكل شائع كعنصر موصل للرقائق المرنة. الرقائق المعدنية هي المادة التي تنطلق منها مسارات الدارات عادةً. تتوفر مجموعة واسعة من الرقائق المعدنية ذات السماكة المختلفة والتي يمكن من خلالها اختيار وإنشاء دارة مرنة، إلا أن رقائق النحاس تخدم الغالبية العظمى من جميع تطبيقات الدارات المرنة. توازن النحاس الممتاز من حيث التكلفة وخصائص الأداء الفيزيائي والكهربائي تجعله اختيارًا ممتازًا. هناك بالفعل العديد من أنواع مختلفة من رقائق النحاس. تحدد IPC ثمانية أنواع مختلفة من رقائق النحاس للدارات المطبوعة مقسمة إلى فئتين أوسع بكثير ، موصلة بالكهرباء ومطلية ، ولكل منها أربعة أنواع فرعية. ونتيجة لذلك ، هنالك عدد من أنواع مختلفة من رقائق النحاس المتاحة لتطبيقات الدارات المرنة لخدمة أغراض متنوعة من المنتجات النهائية المختلفة. بواسطة أغلب رقائق النحاس ، يتم تطبيق المعالجة السطحية الرقيقة بشكل شائع على جانب واحد من الرقاقة لتحسين التصاقها بغشاء الأساس. رقائق النحاس هي من نوعين أساسيين: المطاوع (المدرفلة) والموصلة بالكهرباء وخصائصها مختلفة تماماً. الرقائق المدرفلة والمصلبة هي الخيار الأكثر شيوعًا ، إلا أن الأفلام الرقيقة التي يتم طليها كهربائياً أصبحت شائعة بشكل متزايد.
في بعض الحالات غير المعيارية ، قد يُطلب من الشركة المُصنّعة للدارة إنشاء صفائح خاصة باستخدام رقائق معدنية بديلة محددة ، مثل سبيكة نحاسية خاصة أو رقائق معدنية أخرى في الهيكل . يتم تحقيق ذلك عن طريق تصفيح الرقاقة إلى طبقة أساسية مع أو بدون مادة لاصقة اعتمادًا على طبيعة وخصائص الفيلم الأساسي.[بحاجة لمصدر]
معايير ومواصفات صناعة الدارات المرنة
تم تطوير المواصفات لتوفير أساس مشترك لفهم الشكل الذي يجب أن يبدو عليه المنتج وكيف ينبغي أن يؤديه. يتم تطوير المعايير مباشرة من قبل جمعيات الشركة المصنعة مثل Association Connecting Electronics Industries (IPC) ومستخدمي الدارات المرنة.
