إم‌آي‌إم-104 پاتريوت بالإنگليزية: MIM-104 Patriot هو نظام دفاعي صاروخي من نوع أرض-جو يستعمل من قبل الولايات المتحدة الأمريكية وعدد من حلفائها، يصنع النظام من قبل شركة رايثيون الأمريكية. حل الباترويت محل كل من نظام (نايك-هرقل) للدفاع العالي والمتوسط ونظام إم آي إم-23 هوك التكتيكي للدفاع المتوسط فضلا عن دوره كنظام مضاد للصواريخ الباليستية (TBM) وهي مهمته الرئيسية في الوقت لحاضر.

يستعمل الباترويت أنظمة متقدمة للصواريخ الجوية الاعتراضية وأنظمة رادار ذات كفاءة عالية حيث تم تطويره في رد-ستون الباما والتي قامت مؤخرا بتطوير نظام(Safeguard) سيف-جارد (TBM) وبضمنه صاروخي سبارتان (Spartan) وسبرنت (Sprint)، إن كلمة باترويت "Patriot" هي مختصر ل Phased Array Tracking Radar Intercept Of Target.

أنظمة الباترويت تم بيعها لكل من تايوان ومصر وألمانيا واليونان وإسرائيل واليابان والكويت وهولندا والمملكة العربية السعودية واسبانيا والإمارات العربية المتحدة. كوريا الجنوبية الآن بصدد شراء عدد من أنظمة الباترويت المستخدمة بعدما قامت كوريا الشمالية باجراء تجارب إطلاق صواريخ باليستية باتجاه بحر اليابان. في أغسطس 2008 وقعت الولايات المتحدة وبولندا اتفاقية لإنشاء مركز للباترويت في بولندا لردع الصواريخ الباليستية.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

مقدمة

في أكتوبر 1964 قام وزير الدفاع بتغيير اسم برنامج الجيش للدفاع الجوي إلى تطوير صاروخ أرض-جو Surface-to-Air Missile, Development SAM-D. في عام 1975 تم بنجاح اختبار صاروخ ال SAM-D بعد اشتباكه بهدف وهمي، وفي عام 1976 اعيد تسمية النظام نظام الدفاع الجوي الباترويت. يجمع ام آي ام-141 باترويت عدة تقانات حديثة مثل رادار المصفوفات المتراصة phased array radar والتوجيه عن طريق تتبع الصاروخ track-via-missile guidance يذكر انه في عام 1976 بدأ تطوير النظام على نطاق واسع وتم نشره في عام 1984. في البداية استعمل الباترويت كنظام مضاد للطائرات فقط لكن عام 1988 تم تحديثه ليكون قادرا على صد الصواريخ الباليستية التكتيكية tactical ballistic missiles TBM اطلق عليه باك-1 (PAC-1) واخر تحديث للنظام هو باك-3 الذي يعتبر اعادة تصميم كلية للنظام ليكون مخصص لاعتراض وتدمير الصواريخ الباليستية التكتيكية.[3]


مكونات پاتريوت

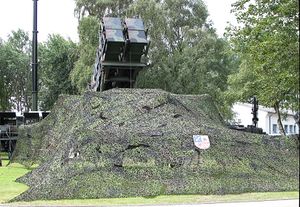

German Patriot system with camouflage

يوجد منه نوعان القديم PAC-2 أما الجديد والمحدث في عام 2002 PAC-3

يبلغ طول صاروخ الباتريوت من النوع PAC-2 حوالي 5 متر فيما يصل وزنة إلى 900 كيلوجرام منها 90 كيلوجرام مواد متفجرة، يصل سرعة الصاروخ الواحد عند إطلاقه من منصه الإطلاق سرعة تفوق سرعة الصوت ويمكن تزويد منصة الإطلاق بأربعة صواريخ دفعة واحدة.

أما صاروخ الباتريوت الحديث PAC-3 طوله حوالي 5 متر ووزنه أقل من سابقه يصل إلى 312 كيلوجرام منها 73 كيلو جرام من المواد المتفجرة، ويمكن تحميل منصة الإطلاق 16 صاروخ دفعة واحدة.


رادار AN/MPQ-53 وAN/MPQ-65

A detailed view of an AN/MPQ-53 radar set. The circular pattern on the front of the vertical component is the system's main phased array, consisting of over 5,000 individual elements, each about 39 millimeters (1.535 in) diameter.[بحاجة لمصدر]

كل منصة إطلاق تحتوي على رادار قادر على كشف مدى الصواريخ يصل إلى 100 كيلومتر، بإمكانة كشف أي صاروخ معتد كما يحدد الرادر سرعة الصاروخ ومساره وتحديد إذا ما كان الصاروخ معتديا أو صديقا من خلال نظام تشفير بين الأسلحة الصديقة. يستخدم نظام الرادر المزود لصواريخ الباتريوت على تقانات حديثة تسمى Phased Array Antenna. حيث يمكن لهذا النظام تتبع مسار 100 صاروخ معتد والتحكم في مسار 9 صواريخ باتريوت في نفس اللحظة.

محطة التحكم AN/MSQ-104

AN/MSQ-104 vehicle of a Dutch Patriot unit

نظام التحكم عبارة عن حاسوب متصل مع نظام الرادار ومع منصة الإطلاق ومزود ببرامج التحكيم والتوجيه، يعمل على نظام التحكم ثلاثة اشخاص في حالة الطوارئ اما في الأغلب يتم وضع النظام في حالة التحكم التلقائي.يعمل النظام الإلكتروني كوسيط بين منصة الإطلاق ونظام الرادار. وفي حال وجود أكثر من منصة إطلاق صواريخ باتريوت فإن نظام التحكم تتصل مع بعضها ومع المنصة الرئيسية للتنسيق بينهما في إطلاق الصواريخ.

The OE-349 Antenna Mast Group

Antenna Mast Group


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

The EPP-III Electric Power Plant

The M901 Launching Station

صاروخ الباترويت الموجه

أول صاروخ استعمل لنظام الباترويت هو ام آي ام-104ايه "ستاندارد", MIM-104A, "Standard" مخصص للاشتباك مع الطائرات وذو إمكانات محدودة ضد الصواريخ الباليستية وبمدى 70 كلم (44 ميل) وسرعة تزيد على 3 ماك. اما صاروخ ام آي ام-104بي "آسوج"، "MIM-104B "ASOJ فهو مخصص للبحت عن وتدمير الطائرات أو الاجسام المشوشة على الرادار ECM التي تستعمل في الحرب الالكترونية. يعتبر صاروخ ام آي ام-104سي باك-2، MIM-104C PAC-2 أول صاروخ يصمم لاعتراض وتدمير الصواريخ الباليستية ومن اصداراته الأخرى ام آي ام-104دي/اي، MIM-104D/E. واخيرا صاروخ باك-3 وهو صاروخ اعتراضي جديد كليا لاعتراض الصواريخ الباليستية ويمكن وضع 4 صواريخ في كل خانة من منصة الإطلاق التي تحوي 4 خانات بمجموع 16 صاروخ كل منصة.


صاروخ پاتريوت
Patriot missile launch b.jpg
Four Patriot missiles can be fired from the highly mobile TEL
النوع صاروخ أرض-جو
مكان الصنع  الولايات المتحدة
تاريخ الانتاج
المصمم Raytheon
Unit cost US$ 1 to 6 million [4]
عدد المصنوعات over 8,600[1]
التنويعات Standard, ASOJ/SOJC, PAC-2, PAC-2 GEM, GEM/C, GEM/T (or GEM+) and PAC-3
المواصفات

(PAC-1[1])

الوزن 700 kg (1,500 lb)
الطول 5,800 mm (19 ft 0 in)
القطر 410 mm (16 in)

رأس حربي M248 Composition B HE blast/fragmentation with two layers of pre-formed fragments and Octol 75/25 HE blast/fragmentation

وزن الرأس الحربي

200 lb (90 kg)

بحر الجناحين 920 mm (3 ft 0 in)
Propellant Solid-fuel rocket
المدى العملي PAC - 1 :70 km
PAC - 2 :160 km
PAC - 3 :240 km[5]
ارتفاع التحليق 79,500 feet (24,200 m)
السرعة Mach 5.0
نظام
التوجيه
Radio command with Track Via Missile semi-active homing
منصة
الإطلاق
mobile trainable four-round semi-trailer

تصميم صاروخ باتريوت

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

المتغيرات

MIM-104A

MIM-104B (PAC-1)

MIM-104C (PAC-2)

MIM-104F (PAC-3)

PAC-3 missile launcher, note four missiles in each canister


المستقبل

كتيبة پاتريوت

U.S. Soldiers familiarize members of the Polish military with preventive maintenance for Patriot missile systems in Morąg, Poland (June 1, 2010)

المستخدمون

پاتريوت في حرب الخليج / عملية عاصفة الصحراء(يناير وفبراير 1991)

في حرب الخليج وخلال عملية "عاصفة الصحراء" كانت مهمة الباترويت هي اعتراض صواريخ "الحسين" العراقية الباليستية القصيرة المدى التي اطلقت على أسرائيل والمملكة العربية السعودية. أول عملية اشتباك للباترويت كانت في 18 يناير 1991 الا انه سرعان ما تبين انه لم يكن اشتباكا بل كان خطأ حاسوبيا وانه لم ين هناك اي صاروخ سكود, يروج لهذه الحادثة خطأ على انها أول اعتراض ناجح لصاروخ باليستي في التاريخ. خلال الحرب اشتبك الباترويت مع أكثر من 40 صاروخ باليستي اما نسبة النجاح أو عدد الصواريخ التي تم اعتراضها فلا تزال محك جدل الخبراء بعض الخبراء والمحللين قالوا ان الباترويت لم ينجح في اعتراض اي صاروخ ونسبة نجاح الاعتراض لا تتجاوز 10%.

Trial by fire

The AN/MPQ-53 radar system used by the Patriot for target detection, tracking and missile guidance

الفشل في الظهران

في 25 شباط 1991 اصاب صاروخ سكود عراقي ثكنة للجيش الأمريكي في الظهران في المملكة العربية السعودية متسببا في قتل 28 جندياً امريكياً.

التحقيقات الحكومية التي اجريت اشارت إلى ان سبب الفشل في الاعتراض كان خطأ برمجيا في ساعة نظام الباترويت الذي كان يعمل منذ 100 ساعة مما أدى إلى تغيير وقت النظام بمقدار ثلث ثانية. بالنسبة لهدف يسير بسرعة صاروخ باليستي هذا التغيير يؤدي إلى خطأ في تحديد موقع الهدف يصل إلى 600 متر. بالنسبة للرادار فقد تمكن من رصد الصاروخ وتنبأ بمكان البحث عنه الا انه وبسبب ساعة النظام فقد كان يبحث في المكان الخطأ من السماء ولم يجد اي صاروخ قادم لذلك فانه لا حاجة للقيام بإطلاق صاروخ اعتراضي.

Success rate vs. accuracy

Patriot Antenna Mast Group (AMG), a 4 kW UHF communications array


باتريوت في عملية تحرير العراق (2003)

المستخدمون

MIM-104 Patriot Operators
NATO Operators

Flag of Germany.svg ألمانيا

Flag of Poland.svg بولندا[6]

Flag of Greece.svg اليونان

Flag of the Netherlands.svg هولندا

Flag of Spain.svg إسپانيا

 الولايات المتحدة

The US Army operates a total of 1106 Patriot launchers.

Other Operators
[8]

البحرين البحرين

Flag of Egypt.svg مصر

 إسرائيل

Flag of Japan (bordered).svg اليابان

  • قوات الدفاع الجوي الياباني
    • Air Defense Missile Training Unit(PAC-3)
    • 1st Air Defence Missile Group(PAC-3)
    • 2nd Air Defence Missile Group(PAC-3)
    • 3rd Air Defence Missile Group(PAC-2)
    • 4th Air Defence Missile Group(PAC-3)
    • 5th Air Defence Missile Group(PAC-2)
    • 6th Air Defence Missile Group(PAC-3)

الأردن الأردن

 الكويت

In August 2010, the US Defense Security Cooperation Agency announced that Kuwait had formally requested to buy 209 MIM-104E missiles.[10]

 تايوان

Flag of South Korea (bordered).svg كوريا الجنوبية (كوريا الجنوبية)

 السعودية

انظر أيضاًُ

Comparable SAMs:
