ميزان الساعة ذو القضيب

Verge escapement and balance wheel from an early pocketwatch
Verge and foliot escapement from De Vick clock, built Paris, 1379, by Henri de Vick

ميزان الساعة ذي القضيب (إنگليزية: Verge escapement أو الترس التاجي crown wheel) هو أقدم الأنواع الميكانيكية المعروفة لميزان الساعة، وهي التقنية الموجودة تتحكم في معدل حركة الساعات الميكانيكية عن طريق تنظيم حركة التروس المتقاطرة في نقلات منتظمة. منشأ هذا النوع غير معروف، إلا أنه مستخدم منذ القرن الرابع عشر الميلادي حتى حوالي عام 1800 في الساعات وساعات الجيب. الاسم إنگليزية: verge أصله من اللفظ اللاتيني (باللاتينية: virga)، ويعني عصا أو قضيب.[1]

كان اختراع ميزان الساعة ذي القضيب له أهميته في تاريخ التقنية، لأنه فتح الباب أمام تطوير كل الساعات الميكانيكية. أدى الاختراع إلى الانتقال من قياس الوقت من خلال عمليات الدوال المستمرة، كسريان السوائل في الساعات المائية، إلى عمليات التذبذب كما في تأرجح الرقاص، وهي الأكثر دقة.[2][3].

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

كيف تعمل

صورة تظهر ميزان الساعة ذي القضيب (c) القضيب، (v) الترس التاجي، (p,q) القطع الحاجزة.
ميزان ساعة ذو قضيب يتحرك

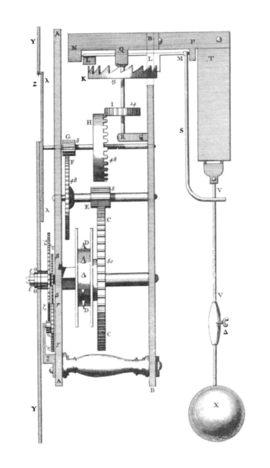

ثاني ساعة بندولية بقضيب يبنيها كريستيان هويگنز، مخترع الساعة البندولية، 1673. زعم هويگنز أن دقة ساعته هي 10 ثوانٍ في اليوم. في الساعة البندولية، فإن ميزان الساعة يدار 90 درجة حتى يصبح الترس التاجي موجهاً لأعلى (أعلى الصورة).

ميزان الساعة ذو القضيب يتكون من ترس على شكل تاج. الأسنان المنشارية تبرز محورياً نحو الأمام، بينما محورها يكون أفقياً.[4]


عيوبها

كما يُتوقع من تاريخ اختراعها المبكر، فإن ميزان الساعة ذا القضيب هو الأبعد عن الدقة بين موازين الساعات واسعي الانتشار. فهي تعاني من ثلاثة مشاكل:

  • الساعات ذات القضيب حساسة للتغيرات في القوة الدافعة؛ فيزدادون بطئاً كلما اقترب الزنبرك الرئيسي من الخواء.
  • ميزان الساعة له "ارتداد recoil"، ونعني بذلك أن عزم الحركة للفوليو أو البندول يدفع العجلة التاجية للخلف لحظياً، مسبباً قطار تروس الساعة للحركة إلى الوراء، أثناء جزء من دورته.[4] ويزيد ذلك من الاحتكاك والبري مما يؤدي إلى ازدياد عدم الدقة.
  • في الساعات البندولية، الزاوية الواسعة لتأرجح البندول من 80°-100° التي يحتاجها القضيب، تسبب احتياج اضافي للضبط بسبب الخطأ الدائري.

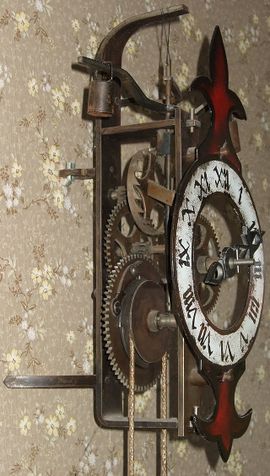

Modern reproduction of an early verge and foliot clock. The pointed-tooth verge wheel is visible.

انظر أيضاً

المراجع

  1. ^ Harper, Douglas (2001). "Verge". Online Etymology Dictionary. Retrieved 2008-06-22. {{cite web}}: Cite has empty unknown parameter: |coauthors= (help)
  2. ^ Marrison, Warren (1948). "The Evolution of the Quartz Crystal Clock". Bell System Technical Journal. 27: 510–588. Retrieved 2007-06-06.
  3. ^ Cipolla, Carlo M. (2004). Clocks and Culture, 1300 to 1700. W.W. Norton & Co. ISBN 0-393-32443-5., p.31
  4. ^ أ ب Glasgow, David (1885). Watch and Clock Making. London: Cassell & Co. pp. 124–126. {{cite book}}: Cite has empty unknown parameter: |coauthors= (help)
