مترو

القطارات المرفوعة تسير فوق خطوط مزدوجة فوق مستوى الطريق، فتساعد في تخفيف ضغط السير وتعمل بالقدرة الكهربائية.
مترو أنفاق مدينة نيويورك أطول نظام نقل سريع في العالم من حيث طول الطرق وعدد المحطات.
داخل عربة قطار مترو هلسينكي
داخل نفق مترو تايپي

نظام النقل السريع، مترو الأنفاق، المترو، هو سكة حديدية كهربائية تسير على خطوط مزدوجة من القضبان الحديدية المثبَّتة على هياكل فولاذية أو إسمنتية. تستخدم القطارات المرفوعة فوق الطرق المزدحمة وبذلك تخفف من ضغط السير في تلك الطرقات.[1]

يحصل القطار المرفوع على الطاقة عن طريق خط حديدي ثالث يسير بمحاذاة الخط الحديدي المزدوج. ويقوم مبنى توليد الطاقة الكهربائية بإرسال تيار كهربائي إلى الخط الحديدي الثالث. ويلتقط القطار المرفوع هذا التيار بوساطة حذاء أو نعل (صفيحة فلزية) تنزلق على السكة وموصولة من ناحية أخرى بالمحرك الذي يُدِير عجلات العربة. ويتحَكَّم المهندس الذي يقود القطار في مقدار التيار الذي يستطيع المُحَرِّك أن يستقبله. وذلك بأداة آلية تُسمَّى الضابطة، وهي التي تُسْتَعْمل كذلك لتشغيل القطار وإيقافه وضبط سرعته. في بعض أنظمة السكة الحديدية المرفوعة تسير القطارات تحت خط منفرد بدلاً من أن تسير فوق خطوط حديدية مزدوجة.

أُخترع المترو metro لتخفيف ازدحام المواصلات في المدن الكبرى التي يزيد عدد سكانها على مليون نسمة، إضافة إلى التقليل من تلوث البيئة، ولسرعته في الانتقال بالمقارنة مع حافلات الركاب. ويمكن تعريف قطارات الأنفاق بأنها مجموعة القطارات التي تجري تحت سطح الأرض، وتوفر المواصلات تحت الشوارع وكتل البناء وأحياناً تحت قيعان الأنهر وبأعماق مختلفة بحسب تكوينها الجيولوجي شريطة أن تكون قيمة رد فعل الكتل البنائية التي تعلوها مساوية الصفر. وتنتشر قطارات الأنفاق في معظم دول العالم. وينضوي تحت هذا التعريف أيضاً مجموعة القطارات التي تستخدم لوصل منطقتين بينهما حواجز طبيعية، كما هي الحال بين فرنسا وإنجلترا التين يفصل بينهما بحر المانش، حيث أطلق على النفق الذي أقيم لهذا الغرض اسم المنطقة «أنفاق المانش تحت قاع البحر». وقد تكون قيادة القطارات في جميع هذه الحالات بطريقة يدوية بمعرفة السائق أو نصف آلية أو أتماتية من دون تدخل السائق، وعن طريق التحكم المركزي من مركز المواصلات..[2]

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التسمية

Meiji-jingumae station Fukutoshin Line platform in the Tokyo Metro
An engraving from the Illustrated London News showing the initial construction stages of London's Metropolitan Railway at King's Cross St. Pancras in 1861


التاريخ

تم حفر أول نفق في العالم استخدمت فيه قاطرة بخارية تجر وراءها مقطورات الركاب وتجهيزها في الفترة بين 1826و1829 في شمالي إنكلترا بين مدينتي ليفربول Liverpool وبيركنهد، وذلك باستخدام الطرائق التقليدية في الحفر وفي نقل الأتربة وتبطين جدران النفق وبناء المحطات البينًية. وتم بعد ذلك إقامة أول نفق لخط سكة حديدية مزدوج في الفترة ما بين 1837ـ1839 بين مدينتي لايپزيگ ودرسدن في ألمانيا باستخدام طريقة القطع والتغطية Cut & Cover في التنفيذ. وبعد ذلك افتتح نفق تحت قاع نهر التيمز في لندن عام 1843، واستخدم في إنشائه الدرع الجبهي الذي صممه المهندس برونل، وهو عبارة عن إطار متحرك يدعم تربة النفق، وتم بعد ذلك إنجاز نفق برج لندن عام 1869، واستخدم فيه الدرع الاسطواني المصمم من قبل المهندس كريثيد، وهو إطار دائري يتم تركيبه مباشرة بعد حفر النفق ويترك خلفه فراغ مناسب لصب المجبول الإسمنتي، وقد افتتح قطار الأنفاق عام 1886 في گلاسگو؛ في اسكتلندا لحركة قطارات بخارية ثم حوِّل عام 1903 إلى قطارات مكهربة.

أما في الولايات المتحدة فقد بنى العقيد تشارلز هارڤي في عام 1867م، خطًا حديديًا مزدوجًا تجريبيًا في نيويورك. وأُعدَّت أولى العربات بعناية كُبرى، حيث زُيِّنت بخشب الماهوجني وبالمقاعد المخملية، كما فرشت الأرض بالسجاد. وأفتتح أول أنفاق القطارات في مدينة بوسطن عام 1898، وتلته أنفاق في مدينة نيويورك عام 1904، ثم فيلادلفيا عام 1908. وتتالى إنشاء قطارات الأنفاق في كثير من مدن العالم وما يزال مستمراً حتى اليوم.

البناء والتشغيل

داخل نفق مترو تورين

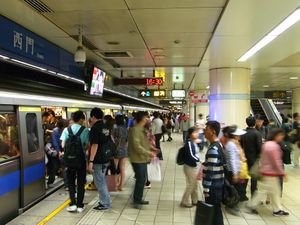

Ximen Station on the Blue Line of the Taipei Metro. Rapid transit allows for high passenger throughput.
منظور عام لآلة حفر الأنفاق.

استمرت عملية إشادة الأنفاق عشرات السنين بالطرق الأولية التي ذكرت سابقاً مع بعض التحسين حتى عام 1964 حين بدأ اليابانيون بحفر نفق سيكان Seikan تحت قاع البحر بطول 53.8 كم لوصل جزيرة هوكايدو Hokkaido في أقصى الشمال مع جزيرة هونشو Honshu في الجنوب. وتم إنجاز هذا النفق عام 1988، واستخدمت فيه تقنيات جديدة لم تكن معروفة سابقاً، وجرى اعتمادها في إنشاء الأنفاق لاحقاً، ترتكز هذه التقنيات على استخدام آليات عملاقة في حفر الأنفاق، وتم تصميمها بحسب مكان عملها وطبيعتها. فمثلاً تم تصميم آلة الحفر العملاقة التي استعملت في الحفر من جهة الساحل الفرنسي لحفر أنفاق المانش على شكل غواصة، لوجود تسرب مياه في هذه المنطقة، وتم تمديد خطوط حديدية مؤقتة لها لتتمكن من السير عليها، علماً أن عدد أنفاق المانش التي تم حفرها تحت قاع البحر هي ثلاثة بعمق متوسط يصل إلى 54 متراً، وطول النفق الواحد منها 50 كم.

وقد بلغ طول آلة الحفر الكلي 66متراً ووزنها 1250طن، وتختلف هذه المواصفات من آلة إلى أخرى حسب مكان عملها.

وإضافة إلى آلة الحفر العملاقة الرئيسية لا بد من استخدام آلات مساعدة تستعمل لإنجاز المهام الأخرى في أثناء إنشاء الأنفاق, ويمكن ذكر بعضها على سبيل المثال بما يلي :

1ـ مسويات رأسية لأغراض خاصة.

2ـ آلات ثقب هدروليكية.

ـ روافع مختلفة الأغراض والحجوم والاستطاعات.

4ـ حافلات الخدمة لنقل العمال والمواد المختلفة، وغيرها من الآلات والعدد المتنوعة والمختلفة الأشكال، ومعظمها مصمم؛ ليناسب طبيعة العمل المطلوب منها في إنشاء الأنفاق.

ونتيجة للشروط المكانية غير العادية التي تقام بها الأنفاق بسبب وقوعها على أعماق مختلفة تحت سطح الأرض أو تحت قاع البحر، وسعياً وراء تمكين العمال والفنيين من إنجاز مهامهم بسلام؛ لا بد من تزويد مكان العمل بالتجهيزات الضرورية لتحقيق الأمان والسلامة لهم، وتأمين سهولة التنفيذ وتوفير شروط عمل قريبة قدر الإمكان من شروط العمل على اليابسة، وفي مقدمتها ما يأتي:

ـ التجهيزات الكهربائية: كالتمديدات اللازمة لآلات الحفر الرئيسية و الآلات المساعدة والحافلات المؤقتة ثم الدائمة وإنارة الأنفاق وغيرها.

ـ تجهيزات التهوية: التي تشمل شبكة تهوية مؤقتة في أثناء حفر الأنفاق و دائمة إذا لزم الأمر بعد إنتهاء الحفر، وفتحات تخفيف ضغط الهواء داخل الأنفاق.

ـ تجهيزات التبريد: وتشمل تركيب محطة التبريد وتمديد أنابيب الماء في الأنفاق حسب الضرورة.

ـ تجهيزات ضخ المياه من الأنفاق وخاصة في المناطق المنخفضة وللطوارئ.

ـ تجهيزات المراقبة والاتصال والتوجيه، مثل تجهيزات الليرز، وتجهيزات الإطفاء والإسعاف واستراحة العاملين في الأنفاق.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

خطوات تنفيذ حفر النفق

نفق المانش كما يبدو في رسم تخطيطي.
مقطع عرضي للنفق المغمور تحت سطح البحر (نفق المانش).

ـ التجهيز الكامل والتام من الناحيتين الميكانيكية والكهربائية لآلة الحفر العملاقة ومحطة البنتونيت، حيث يتم تجميعهما في مكان بدء الحفر على أعماق مختلفة نظراً لحجمهما ووزنهما الكبيرين.

ـ تحديد الضغط الذي سيقع على آلة الحفر وذلك حسب نوعية التربة بعد اختبارات دقيقة.

ـ تحديد كثافة البنتونيت وضغطه طبقاً لنوعية التربة والضغط الهدروستاتي للمياه، مع استخدام الهواء المضغوط لضغط محلول البنتونيت لتثبيت التربة عند الحاجة فقط.

ـ البدء بعملية الحفر بتدوير رأس الحفر (القاطع)؛ ليحفر بمعدل 2.5م/سا.

ـ تركيب قطع الحلقة المسبقة الصنع لتبطين جسم النفق بعد توقف آلة الحفر علماً أن عدد القطع في كل حلقة سبع إضافة إلى قطعة القفل، وأن سمك الحلقة الواحدة هو 40سم وعرضها 1.5متر، وتثبت قطع الحلقة الواحدة بأربعة أسافين.

ـ يملأ الفراغ بين قطع الحلقة وجسم النفق بالإسمنت المحقون, وتكرر هذه الخطوات حتى إتمام النفق بالطول المقرر.

الأنفاق المنشأة تحت سطح البحر

فكرت بعض الدول الأوربية والآسيوية بعد إنجاز نفق سيكان في ربط بلدانها عن طريق أنفاق تحت سطح البحر، فتم ربط السويد بالدنمارك، وربط جزيرة صقلية بإيطاليا، وجزيرة كولون بهونغ كونغ في بحر الصين الجنوبي؛ وهو يعد أحد المشروعات العشرة المتعددة الأهداف التي أقيمت لإنشاء برنامج مركز المطار في جزيرة شيك لاب كوك Chek Lap Kok وغيرها، وتعد هذه الطريقة سهلة التنفيذ والتركيب بالمقارنة مع طريقة الحفر وإزالة الأتربة وتركيب الحلقات الخرسانية مسبقة الصنع، إضافة إلى أنها أقل كلفة للمتر الطولي الواحد.

الخطوط

R46 stock of the New York City Subway remains in service in 2010 since its 1975 launch.

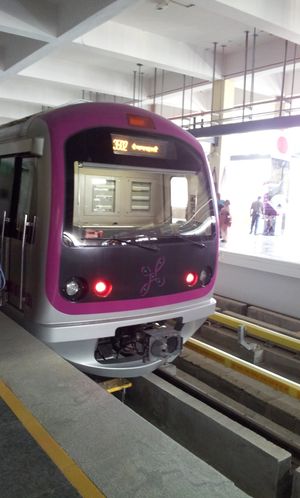

A Bangalore Metro train running on the purple line

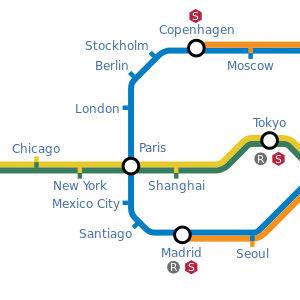

A fictional schematic diagram representing a section of a transit map


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

معلومات المسافرين

Information panel showing the current location and upcoming stops of an East-West Singapore MRT train.


مواصفات قطار الأنفاق ومقطوراته

القطار الكهربائي للأنفاق.
منظر داخلي للمقطورة. وتبدو أماكن الجلوس التي تتسع لـ 46 ركاب وأماكن الوقوف التي تتسع لـ 160راكباً بحيث يصبح عدد الركاب الإجمالي 206راكباً في المقطورة الواحدة

كان أول قطار استخدم في الأنفاق يعمل بالبخار، ولأن الأنفاق مغلقة تقريباً؛ فإن نواتج الاحتراق كانت تتراكم في الأنفاق مما كان يؤثر سلبياً في راحة الركاب. وبعد اختراع محرك الديزل عام 1900 تم استخدامه في قطارات الأنفاق، إلا أن نواتج الاحتراق ظلت تؤثر في راحة الركاب وصحتهم؛ إلى أن استخدم القطار الكهربائي في لندن عام 1905؛ وانتفت بذلك حالات الإزعاج التي تؤثر في راحة الركاب.

"نموذج للمواصفات الأساسية لقطار الأنفاق"
الطول العرض الارتفاع الوزن السرعة القصوى التسارع الاستطاع
19.6م 2.85م 3.70م 36 طن 80 كم/س 1.1 م/ث 2688 كم

والقطار الذي يتكون من ست مقطورات يستوعب 1436شخصاً، ويتطلب نقل هؤلاء ما يزيد على مئة ميكروباص، وهنا تكمن أهمية هذا النوع من النقل الجماعي؛ علماً أن قطار المترو ينقل ما يقارب 40.000راكب في الساعة في اتجاه واحد، ويمكن زيادة المقطورات إلى ثمانٍ طبقاً لمطالب النقل, أما الزمن الفاصل بين قطارين متتاليين فهو 90ـ 120ثانية، ومدة التوقف في المحطة 20ـ25ثانية. وأما التسارع اللازم لبلوغ سرعة 20ـ50ميل/سا فهو 15ثانية. وهذا التسارع يعتمد على المسافة بين كل محطتين، وهي لا تقل عن 600م، ولا تزيد على 1300م في شبكات الأنفاق في العالم.

مد السكك الحديدية الدائمة

بعد الانتهاء من أعمال حفر الأنفاق، يتم فك السكة الحديدية المؤقتة التي استخدمت في الحفر، وتركب سكة حديدية دائمة مكانها. وتستخدم في هذه الحالة آليات خاصة لمد قضبانها وتثبيتها، كما تستخدم قاطرة لتعيير المسافة بين طرفي السكة الحديدية، إضافة إلى التثبت النهائي منها.

نفق مترو قيد الإنجاز.
النفق جاهز.

وكما هو معلوم فإن محطات المترو إما أن تكون نفقية وإما أن تكون سطحية على وجه الأرض تقريباً (الشكل 7)، ويظهر في الجهة اليسرى من الشكل درج إسمنتي يستخدم للدخول والخروج إلى رصيف المترو.


محطة مترو نفق.
محطة مترو سطحية.

ورشات خدمة القطارات والأنفاق

ورشة صيانة القطارات والمقطورات وإصلاحها (حظيرة القاطرات).

يتطلب استمرار قطارات الأنفاق في عملها اليومي مجموعة »ورش« تقوم على خدمتها اليومية وعند الحاجة وفي طليعتها:

ـ «ورشة» النظافة ومحطة الغسيل: ومهمتها تنظيف القطارات والمقطورات في نهاية كل يوم عمل وإزالة الأوساخ المتراكمة باستخدام الماء المضغوط.

ـ «ورشة» الصيانة والإصلاح: وتكون مزودة بالتجهيزات الضرورية للصيانات الدورية المخططة من قبل صانع القطارات والمقطورات، إضافة إلى إصلاح مجموعات القطع سواءً كان هذا الإصلاح جارياً أو متوسطاً أو رئيسياً (عمرة كاملة)، و تجهز هذه الورش بحفر أرضية لإجراء الصيانة الضرورية من حيث تفقد الوصلات في القسم الأدنى من القطار والقيام بعمليات الشد الضرورية للقطع والتأكد من سلامة ربطها.

نموذج لورشة صيانة القاطرات والمقطورات وإصلاحها.

ولها أبواب واسعة تسمح بدخول القطارات وخروجها بسهولة من دون مساعدة، إضافة إلى رافعة سقفية قادرة على حمل نحو 35طناً يمكنها رفع القاطرة أو المقطورة إلى ارتفاع 12متراً فوق الحفرة التي تقف عليها؛ ومستودعات لقطع التبديل والمجموعات الأكثر أعطالاً وتحتاج إلى تبديل دوري. وحظيرة لمبيت القطارات والمقطورات [ر: القاطرات (حظيرة ـ)].

وهناك ورشة صيانة الأنفاق: وهي تتولى صيانة كل ما تحتاجه التجهيزات المختلفة في شبكة الأنفاق وإصلاحها وترميم ما يفسد منها.

الأمن والسلامة

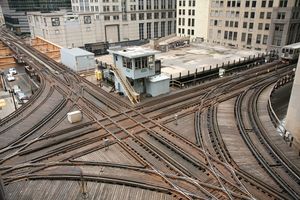

Northward view of Chicago 'L' from Adams/Wabash in Chicago Loop

تستعمل الإشارات الضوئية الملونة الأوتوماتيكية لتوفير أمن قطار الأنفاق وسلامته، حيث تقوم القطارات نفسها بتشغيلها بطريقة تسمى دارة الخط المزدوج track circuit بتيار كهربائي يمر في القضبان التي يسير عليها القطار بحيث تقفل الدارة عن طريق الدواليب ومحاور القطار. فإذا كان القطار موجوداً بين إشارتين ضوئيتين؛ فإنه يقفل الإشارة التي خلفه، وبذلك لا يسمح للقطار الذي يليه بالمرور. حين لا يوجد قطار بين الإشارتين الضوئيتين، فإن التيار لا ينتقل من قضيب إلى آخر؛ وبذلك تعطي الإشارة الضوئية السماح للقطار بالمرور.

ولتوفير سلامة أكثر لقطارات الأنفاق يمكن فصل الإشارة الضوئية آلياً عن طريق ذراع الخط المزدوج الجانبي trackside arm الذي يرتفع عندما تكون الإشارة في خطر، فيؤشر هذا الذراع لأي قطار يمر من الإشارة، ويقطع تيار الجر أوتوماتيكياً إذا أخطأ القطار، ومرّ منها، وعندها تعمل الفرامل، ولا يستطيع السائق الاستمرار في تسيير القطار وتجاوز الإشارة, وبالمثل: إذا فقد السائق السيطرة على قطاره لأي سبب، فإن القطار يتوقف آلياًً، وهذه وسيلة حماية أخرى تسمى ذراع الرجل الميت dead man’s handle، حيث يتوقف القطار بإزالة ضغط يد السائق على جهاز تحكم الحمولة النابضي.

كذلك تزود الأنفاق بهواتف على جانبي النفق وعند كل سائق حيث يمكن في حالة الطوارئ الاتصال مع أقرب محطة، ويستطيع السائق قطع الكهرباء عن القطار لأجل مشي الركاب على السكة بسلامة إلى أقرب محطة. وللحماية من الحريق تصنع القطارات الحديثة كلية من المعدن ما عدا الفرش.

وللتقليل من الحوادث في المحطات تصنع الأبواب من النوع المنزلق، ويتحكم مراقب القطار في فتحها وإغلاقها، وعندما تغلق الأبواب تماماً فإن السائق يتلقى الإشارة من المراقب بالانطلاق.

ولا بد من الإشارة هنا إلى أنه يتوافر للقطار والمقطورات وسائد هوائية تحقق درجة كبيرة من الثبات وعدم الاهتزاز لراحة الركاب.

البنية التحتية

تسير معظم أجزاء مترو باريس تحت الأرض.

المتغيرات

5-Line of Metro de Santiago (Chile) combines rubber tire traction with elevated right-of-way.
Chicago Transit Authority control tower 18 guides elevated Chicago 'L' north and southbound Purple and Brown lines intersecting with east and westbound Pink and Green lines and the looping Orange line above the Wells and Lake street intersection in the loop.

المحطات

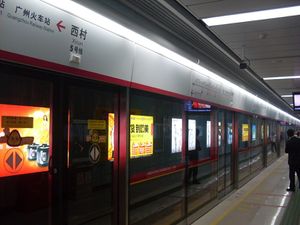

Panoramic view of a typical underground rapid transit station with side-platforms, like Queen subway station in Toronto
The الاتحاد السوڤيتي filled its deep-bored stations with ornate architectural and decorative detail.

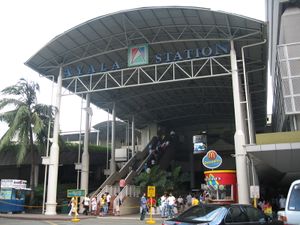

Some Manila Metro Rail Transit System stations are above the ground and sometimes connects to malls and shopping centers
