زيغ كري

Optical aberration
Piston Tilt Defocus Spherical Coma Astigmatism Field curvature Image distortion Chromatic aberration

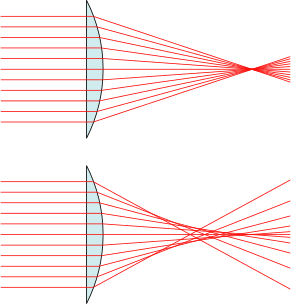

Spherical aberration. A perfect lens (top) focuses all incoming rays to a point on the optic axis. A real lens with spherical surfaces (bottom, positive spherical aberration) suffers from spherical aberration: it focuses rays more tightly if they enter it far from the optic axis than if they enter closer to the axis. It therefore does not produce a perfect focal point. (Drawing is exaggerated.)

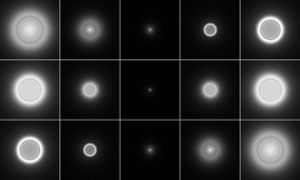

A point source as imaged by a system with negative (top), zero (centre), and positive (bottom) spherical aberration. Images to the left are defocused toward the inside, images on the right toward the outside.

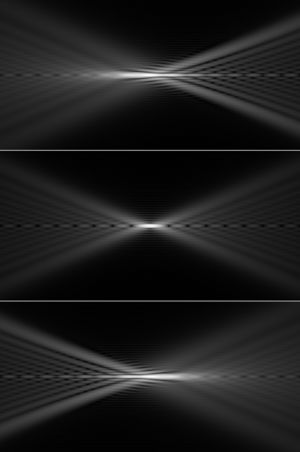

Longitudinal sections through a focused beam with (top) negative, (centre) zero, and (bottom) positive spherical aberration. The lens is to the left.

زيغ كروي Spherical aberration هو تأثير بصري لوحظ في جهاز بصري ( عدسة، مرآة وغيرها)ويتحدث بسبب زيادة انكسار أشعة الضوء عند سقوطها على عدسة أو [انعكاس انعكاس أشعة الضوء عند سقوطها على بالقرب من حافته، بالمقارنة مع تلك التي تسقط بالقرب من المركز. مما يؤدي إلى النقص في إنتاج من الصورة.

وتظهر في خيال جسم نقطي موجود على المحور البصري. فمثلاً هناك العدسة المقربة. إن الأشعة الواردة على العدسة عند الارتفاع h نفسه تتقارب نحو نقطة على محور العدسة يتعلق موضعها بالارتفاع h، وتتقارب الأشعة المحيطية أكثر من الأشعة المركزية.

تبقى الأشعة الخارجة من العدسة مماسة لسطح ذي تناظر دوراني يدعى السطح الكاوي caustique، ولدى قطعه بمستوٍ عمودي على المحور يتم الحصول على قرص دائري مركزي صغير يدعى الجزء المحوري، وقرص محيطي دائري ينتهي إلى النقطة F´f يسمى الجزء المماسي. كما يتضح مقطع الحزمة ومساحة البقعة الضوئية في عدة نقاط من المحور.

إن كل شعاع بارز من العدسة يمر بالجزأين المحيطي والمركزي في الوقت نفسه، ولكن هناك نقطتان أساسيتان هما F´p؛ قمة القسم المحيطي حيث تتقارب الأشعة المركزية وهي الخيال في التقريب الغوصي. و F´m نقطة تقارب الأشعة المحيطية. تسمى القطعة F´pF´m الزيغ الكروي الطولاني أو المحوري aberration spherique longitudinale، وإذا أُخذ الاتجاه الموجب مع اتجاه الضوء فإن المسافة F´pF´m سالبة من أجل العدسة المقربة (مقربة أكثر في المحيط)، وموجبة من أجل العدسة السالبة (مبعدة أكثر عند المحيط).

تتغير قيمة الزيغ الكروي الطولاني لعدسة ذات قوة معينة حسب شكل هذه العدسة. فمثلاً يساوي الزيغ الكروي الطولاني في حالة جسم نقطي في اللانهاية لعدسة مستوية محدبة في حال كان الجانب المستوي باتجاه الضوء الوارد أربعة أضعاف قيمته فيما لو كان السطح المحدب باتجاه الضوء الوارد .

ونسمي بقعة التشتت الصغرى أصغر بقعة تتشكل في مستو عمودي على المحور البصري. ويطلق اسم الزيغ الكروي العرضاني aberration spherique transversale على نصف قطر بقعة التشتت الضوئية في مستوي الخيال المحوري.

وكما في حالة الزيوغ اللونية، يمكن تصحيح الزيوع الكروية باستخدام مجموعة جمل ضوئية بزيوغ كروية متعاكسة بالإشارة بحيث تفني بعضها بعضاً.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
