الجسر المعقود

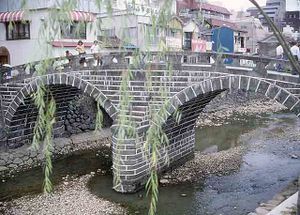

 Double-arch stone bridge, اليابان | |
| السلف | Clapper bridge |
|---|---|
| السلالة | Truss arch bridge, moon bridge (masonry) |
| يحمل | Pedestrians, vehicles, light rail, heavy rail, water |
| نطاق البحر | short, but often set end-to-end to form a large total length |
| المواد | masonry, concrete, wrought iron, cast iron, timber, صلب إنشائي |
| قابل للحركة | No |
| جهد التصميم | Low |
| الشدات المطلوبة | Yes |
الجسور المعقودة Arch bridge تشييدات جسرية كل باع فيها مكون من عقد. وقد يمتد الباع حتى يبلغ طوله 520م. والجسر المعقود من أقدم أنواع الجسور، إذ كان يتم تشييد أنواعه الأولى من قطع كبيرة من الحجارة مرصوصة في شكل أسافين ـ أوتاد ـ بطول استدارة العقد. ويتم حاليًا تشييد الجسور المعقودة، قصيرة الباع، من الخرسانة أو الخشب، والأنواع طويلة الباع تبنى من الخرسانة أو الفولاذ.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
التاريخ
Possibly the oldest existing arch bridge is the Mycenaean Arkadiko Bridge in Greece from about 1300 BC. The stone corbel arch bridge is still used by the local populace.[1] The well-preserved Hellenistic Eleutherna Bridge has a triangular corbel arch.[2] The 4th century BC Rhodes Footbridge rests on an early voussoir arch.[3]
التصميم
يجب على المهندسين تصميم الجسور المعقودة بتأمين جانبي كل عقد، بحيث لا يحدث انفراج يسبب انهياره. كما أن طرقات بعض الجسور المعقودة تشيد فوق مستوى العقود مما يستدعي دعمها بأعمدة تسمى أعمدة مثلثة العقد. تقوم هذه الأعمدة بتحويل الجهد الناشئ من الطريق إلى العقود الحاملة للجسر. ويكون منسوب الطريق المقام على الجسر ذي العقد المشدود تحت مستوى دوران العقد. ويدعم هذا النوع من الطرق عوارض أو غيرها من دعامات أفقية مشدودة إلى أعلى حدبة العقد. كما أن هذه العوارض والدعامات الأفقية تتصل بالنهايات الطرفية للعقد، مما يمنع انفراطها وانهيار العقد. وتقوم الأكتاف بحمل ثقل الجسر.
Simple compression arch bridges
مزايا المواد البسيطة
أنواع الجسور المعقودة
Corbel arch bridge
Corbel arch built from Cyclopean masonry, in the Greek Arkadiko bridge
Corbel arch in the shape of an isosceles triangle, supporting the Greek Eleutherna Bridge
A corbelled arch with the masonry untrimmed
A corbel arch with the masonry cut into an arch shape
Aqueducts and canal viaducts
Roman Pont-Saint-Martin

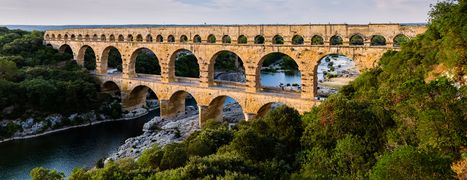

The three-story Roman Pont du Gard aqueduct
The Roman segmental arch Bridge at Limyra

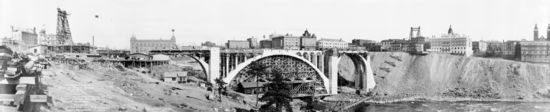

جسر معقود بسطح
Grosvenor Bridge (Chester), a closed-spandrel arch bridge

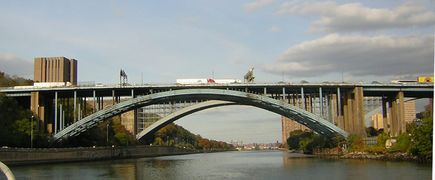

Alexander Hamilton Bridge, an open-spandrel arch bridge

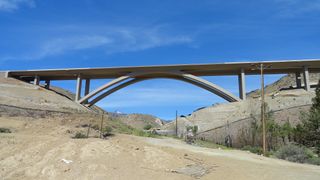

Galena Creek Bridge, a cathedral arch bridge
Tied-arch bridge
The deck of the Fremont Bridge goes through the arch, the central span is suspended from and ties the arch, while the side spans of the deck are supported.
معرض صور

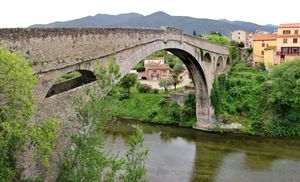

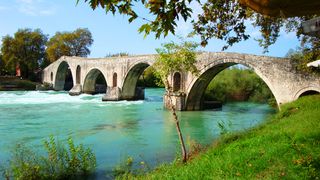

One arch bridge Stari most in Mostar Bosnia and Herzegovina

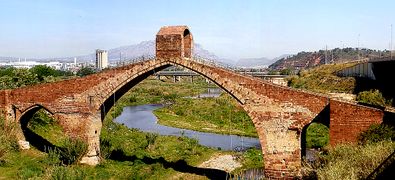

Pointed arch of the Puente del Diablo in Spain
Alte Nahebrücke (c.1300) supports buildings on its piers
Krämerbrücke (1325) - longest continuously inhabited bridge in Europe.
Ponte Santa Trinita. First bridge with elliptic arches
Rialto Bridge over the Grand Canal in Venice, Italy (2011)
A masonry moon bridge showing the buttressing approach ramps that take the horizontal thrust of the arch
Fredrikstad bridge in Fredrikstad, Norway

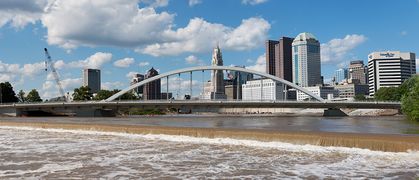

The Main Street Bridge in Columbus, OH is the only inclined-arch suspension bridge in North America.
The Chaotianmen Bridge in Chongqing, China, is the world's longest through arch bridge.
The Garabit Viaduct is a wrought iron truss arch bridge.
The dry stone bridge, so called Porta Rosa (4th century BC), in Elea, Province of Salerno, Campania, Italy (2005)
Bridge in Český Krumlov, Czech Republic (2004)
Grosvenor Bridge over the River Dee in Chester, Cheshire, England, U.K. (2007)
Union Arch Bridge carrying the Washington Aqueduct and MacArthur Boulevard (formerly named Conduit Road), Cabin John, Montgomery County, Maryland, U.S.A. (2008)

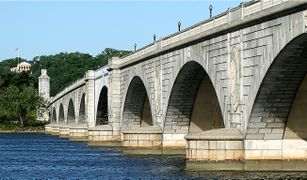

Arlington Memorial Bridge over the Potomac River in Washington, D.C., U.S.A. (2007)
Francis Scott Key Bridge over the Potomac River in Washington, D.C., U.S.A. (2006)

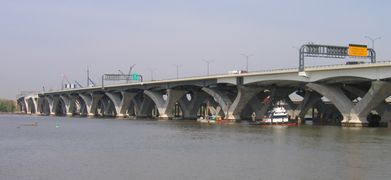

Woodrow Wilson Bridge carrying Interstate 95 (I-95) and the Capital Beltway over the Potomac River between Alexandria, Virginia and Oxon Hill, Maryland, U.S.A. (2007)
Tyne Bridge over the River Tyne, Newcastle upon Tyne, England, U.K. (2004)
Hell Gate Bridge over the East River, New York City, New York, U.S.A.

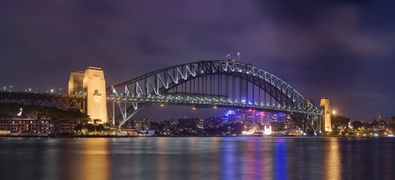

Sydney Harbour Bridge, Sydney, New South Wales, Australia (2010)
Gateshead Millennium Bridge over the River Tyne, Newcastle upon Tyne, England, U.K. (2005)
Daxi River Bridge of Jinhua–Wenzhou High Speed Railway
.jpg)
