هاون

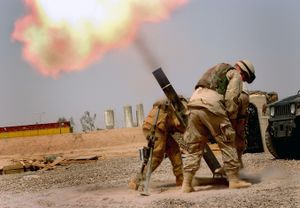

American soldiers firing a 120 mm mortar

أسلحة الهاون هي الأسلحة النارية القديمة وهي أسلحة بسيطة قليلة التعقيد وتتوافر بعيارات مختلفة وان كان الشائع منها العيارات 60 مم ،81 مم، 120 مم، ويوجد عيارات اخرى تختلف حسب مصدر إنتاجها. يتكون مدفع الهاون من أنبوب معدني (فولاذ) يوجد في قاعدته إبرة او مسمار إطلاق، و تعتمد على التلقيم من الأمام وذلك بإلقاء قنبلة الهاون من فوههة المدفع لتنزل بفعل الجاذبية وطاقة وزنها ليرتطم المشعل الموجود في وحدة الذيل للقنبلة بمسمار الإطلاق او الإبرة والتي تشعل حشوة الإشعال المبدئية الموجودة في وحدة الذيل والتي بدورها تشعل حشوة الدفع لتقذف القنبلة خارج السبطانة.

يتم إستخدام الهاونات من قبل قوات المشاة والعمليات الخاصة سواء كانت محمولة او راجلة. تم تطوير مدفع هاون محمول على عربات يعمل على التلقيم الخلفي. يتكون المدفع من السبطانه ،القاعدة اوصينية تثبيت ، المنصب ،ناظور.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

الوظائف

81 mm high explosive, white phosphorus and illumination mortar rounds


التصميم

Georgian-era portable Trench Mortar.


انواع الذخيرة

يتوفر لمدافع الهاون عدة أنواع من الذخيرة:

  • القنابل شديدة الإنفجار (HE).
  • القنابل الدخانية (SMK WP)(فوسفور ابيض).
  • وقنابل الانارة (ILLUM).
  • قنابل التدريب (PRAC).

وتتكون القنبلة من: أولا: - فتيل(طابة إشعال) يمكن ان تكون من احد الانواع التالية :

  • الفتائل الارتطامية (Point Detonating PD): تعمل عند ارتطامها بجسم صلب (الارض).
  • الفتائل التقاربية (Proximity): فتائل تعمل عند اقترابها من الهدف على ارسال اشارة وعند بلوغها مسافة محددة سلفا تنفجر في الهواء.
  • الفتائل الميكانيكية: سواءالتوقيتية (Mechanical Time MT) او السريعة (Mechanical Time Super Quick) او التأخيرية(Delay).

ثانيا: - جسم القنبلة يتم في القنابل شديدة الإنفجار عادة إستخدام الفولاذ القابل للتشظي ويعباء بمركب متفجر ثالث نتريت التلوين تي ان تي (TNT) وان كانت القنابل الحديثة تستخدم "مركب ب" (COMP B). قنابل دخان الفوسفور الأبيض حيث يتم إستخدام نفس الجسم المعدني المستخدم في القنابل شديدة الإنفجار ولكن يتم تعبئة القنبلة بالفوسفور الابيض ويوجد في الوسط عامود يحتوي على مواد متفجرة تعمل على تكسير الجسم الخارجي ونشر مادة الفوسفور الابيض والذي يشتعل بمجرد ملامسته للهواء(الأكسجين) ناشرا سحابة من الدخان الابيض الكثيف (يعتبر ايضا مثالياً لاستخدامه كعنصر إحراق للأهداف). قنابل الإنارة وهي عبارة عن جسم معدني، الجزء الأسفل منه قابل للإنفتاح بقوة ضغط حشوة الفتيل الذي بدوره يشعل علبة تحتوي على مركب المغنيسيوم المشتعل ليعطي قوة إنارة تقاس بمئات الآلاف من الشمعات وهذه العلبة موصولة في نهايتها بمظلة تعمل على إبقاء الشعلة في الجو لأطول فتره ممكنة(تحسب بالثواني). وحدة الذيل وهي عبارة عن زعانف ثابتة مصنوعة من الألمنيوم تحتوي على كبسولة إشعال، وكذلك حشوات الدفع، ويتم حاليا إستخدام نظام حشوات الدفع على شكل حذوة فرس.

Spigot mortar

مزايا أخرى

التاريخ

أكبر مدافع الهاون

Improvised mortars

معرض الصور

انظر أيضا

استشهادات وملاحظات


قراءات موصى بها

  • FM 3-22.90 Mortar Gunnery (US Army)
  • FM 3-22.91 Mortars (US Army)
