مجهر إلكتروني

المجهر الإلكتروني

المِجْهَر الإلكتروني بالإنگليزية: Electron microscope فحص الأشياء الدقيقة الحجم بواسطة المجهر الضوئي تتقيد بقوة التمييز لدى المجاهر الضوئية. فإذا تجاوزت قدرة التكبير 2000× تصبح صورة العينة غير واضحة أو ضبابية. ولفحص عينات أصغر من الخلايا ، كمكونات الخلايا أو الفيروسات ، قد يختار العلماء واحداً من بضعة أنواع من المجاهر الإلكترونية. في المجهر الإلكتروني Electron microscope تقوم حزمة من الإلكترونات ، بدلا من شعاع الضوء، بإعطاء صورة مكبرة للعينة. المجاهر الإلكترونية أقوى بكثير من المجاهر الضوئية.ويرجع ذلك إلى أن طول الموجة المقترنة بالإلكترون أقصر كثيرا عن طول موجة الضوء المرئي . ويمكن لبعض المجاهر الإلكترونية أن تظهر حتى محيط ذرّات منفصلة في إحدى العينات، يقوم المجهر الإلكتروني النافذ Transmission electron microscope (م.أ.ن) بإرسال حزمة من الإلكترونات عبر شريحة عينة رقيقة جداً، فيما تقوم عدسات مغناطيسية بتكبير الصورة وضبطها ورؤيتها على شاشة أو تسجيلها على لوحة تصوير فوتوغرافي .

وتنتج من هذه العملية صورة كتلك التي تراها في الصورة أ. يكبر المجهر الإلكتروني النافذ الأشياء حتى 200000 مرة، لكن من سلبياته أنه لا يمكن استخدامه لمشاهدة العينات وهي حية.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

أنواعه

المجهر الإلكتروني الماسح

مخطط لمجهر إلكتروني ناقل

أما المجهر الإلكتروني الماسح Scanning electron microscope (م.أ.م) فيزودنا بصور مجسمة مدهشة كالتي تراها في الصورة ب. لا ضرورة لتقطيع العينة إلى شرائح من أجل رؤيتها، إنما يكفي رشها بطلاء معدني رقيق. تـُرسل حزمة من الإلكترونات لتسقط على سطح العينة ، مما يدفع الطلاء المعدني إلى إطلاق وابل من الإلكترونات نحو شاشة فلورية أو لوحة تصوير فوتوغرافي ، فتعطي صورة مكبرة لسطح الشيء. تستطيع المجاهر الإلكترونية الماسحة تكبير الأشياء حتى 100000 مرة. ولا يمكن استخدامها لمشاهدة العينات وهي حية، كما هي الحال بالنسبة للمجهر الإلكتروني النافذ.

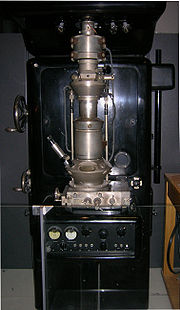

مجهر إلكتروني صنعه إرنست روسكا في 1933


صورة نملة في مجهر إلكتروني ماسح

المجهر الإلكتروني الناقل

اعداد العينة

حشرة مطلية بالذهب للفحص بمجهر إلكتروني ماسح.


عيوبه

False-color SEM image of the filter setae of an كريل قطبي جنوبي. (الصور الغفل من المجهر الإلكتروني لا تحمل معلومات أية ألوان.)
في الصورة: First degree filter setae with V-shaped second degree setae pointing towards the داخل feeding basket. الكرة البنفسجية قطرها 1 µm.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التطبيقات
