كابل متحد المحور

قطع في كابل متحد المحور
الكبْل المتحد المحور يحتوي على 22 سلك اتصال تحيط بها أنابيب، وكثير من الأسلاك الأخرى للصيانة والتحكم. ويبلغ قطر الكبْل نحو 8سم.

الكبْل المتحد المحور Coaxial cable موصل كهربائي يتكون من سلك توصيل مركزي معزول يحيط به درع موصل مرن أنبوبي الشكل. ويطلق على هذا النوع من الكبلات اسم الكبل المتحد المحور، لأن كلاً من الموصل المركزي والدرع الخارجي لهما نفس المحور. وللكبلات المتحدة المحور القدرة على توصيل الإشارات ذوات التردد العالي بشكل أفضل من الأسلاك العادية المجدولة. ولهذا فهي تُستخدم استخداماً واسعاً في توصيل الهوائي إلى مستقبل التلفاز. ولقدرتها على إرسال إشارات ذوات تردد عال، فإن كبلاً واحداً منها يستطيع نقل عدد كبير من قنوات الاتصال في وقت واحد عبر مسافات بعيدة. وتحتل كل قناة من قنوات الاتصال نطاق تردد ضيقًا خاصًا بها في الإشارة ذات التردد العالي المرسلة عبر الكبل . وتستخدم الكبلات المتحدة المحور في شبكات الهاتف بعيدة المدى لإرسال آلاف المحادثات الهاتفية في آن واحد. كما يتم استخدامها في بث عدة برامج تلفازية في وقت واحد على الأنظمة التلفازية الكبلية، وفي إرسال إشارات رقمية بسرعة عالية بين أجهزة الحواسيب ونهاياتها الطرفية.

ولأن الدرع الخارجي يحمي الموصل المركزي من التداخل الكهرومغنطيسي الخارجي عند توصيله بالطرف الأرضي من الأجهزة الإلكترونية، فإن هذه الكبلات تستخدم في الأجهزة السمعية. فالأقراص الدوارة لمكبرات الصوت (الميكروفونات) أو أجهزة الحاكي توصل بمُدخل مضخم عبر كبل متحد المحور. ذلك لأن استخدام السلك العادي، قد يؤدي إلى التقاط تداخل تسببه خطوط الكهرباء الرئيسية، ويمكن سماعه في شكل تشويش يشبه الطنين العالي. وللسبب نفسه، يُستخدم هذا النوع من الكبلات في توصيل الكاشفات الحساسة، مثل مواسير مضاعفة الصورة الضوئية، بالأجهزة العلمية.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

الوصف

RG-59 flexible coaxial cable.
A: outer plastic sheath
B: copper screen
C: inner dielectric insulator
D: copper core


متغيرات هامة

Schematic representation of the elementary components of a transmission line.
Schematic representation of a coaxial transmission line, showing the characteristic impedance .

المعايير

Table of RG standards
النوع approx.
معاوقة
[اوم]
القلب dielectric القطر الإجمالي الضفيرة معامل السرعة تعليق
النوع [in] [mm] in mm
RG-6/U 75 1.0 mm Solid PE 0.185 4.7 0.270 8.4 double 0.75 Low loss at high frequency for cable television, satellite television and cable modems
RG-6/UQ 75 Solid PE 0.298 7.62 quad This is "quad shield RG-6". It has four layers of shielding; regular RG-6 only has one or two
RG-8/U 50 2.17 mm Solid PE 0.285 7.2 0.405 10.3 Amateur radio; Thicknet (10BASE5) is similar
RG-9/U 51 Solid PE 0.420 10.7
RG-11/U 75 1.63 mm Solid PE 0.285 7.2 0.412 10.5 0.66 Used for long drops and underground conduit
RG-58/U 50 0.9 mm Solid PE 0.116 2.9 0.195 5.0 single 0.66/0.78 Used for radiocommunication and amateur radio, thin Ethernet (10BASE2) and NIM electronics. Common.
RG-59/U 75 0.81 mm Solid PE 0.146 3.7 0.242 6.1 single 0.66 Used to carry baseband video in closed-circuit television, previously used for cable television. Generally it has poor shielding but will carry an HQ HD signal or video over short distances.
RG-60/U 50 1.024 mm Solid PE 0.425 10.8 single Used for high-definition cable TV and high-speed cable Internet.
RG-62/U 92 Solid PE 0.242 6.1 single 0.84 Used for ARCNET and automotive radio antennas.
RG-62A 93 ASP 0.242 6.1 single Used for NIM electronics
RG-174/U 50 0.48 mm Solid PE 0.100 2.5 0.100 2.55 single 0.66 Common for wifi pigtails: more flexible but higher loss than RG58; used with LEMO 00 connectors in NIM electronics.
RG-178/U 50 7×0.1 mm
(Ag plated Cu clad Steel)
PTFE 0.033 0.84 0.071 1.8 single 0.69
RG-179/U 75 7×0.1 mm
(Ag plated Cu)
PTFE 0.063 1.6 0.098 2.5 single 0.67 VGA RGBHV
RG-213/U 50 7×0.0296 in Cu Solid PE 0.285 7.2 0.405 10.3 single 0.66 For radiocommunication and amateur radio, EMC test antenna cables. Typically lower loss than RG58. Common.
RG-214/U 50 7×0.0296 in PTFE 0.285 7.2 0.425 10.8 double 0.66
RG-218 50 0.195 in Cu Solid PE 0.660 (0.680?) 16.76 (17.27?) 0.870 22 single 0.66 Large diameter, not very flexible, low loss (2.5dB/100' @ 400 MHz), 11kV dielectric withstand.
RG-223 50 2.74mm PE Foam 0.285 7.24 0.405 10.29 Double
RG-316/U 50 7x0.0067 in PTFE 0.060 1.5 0.102 2.6 single 0.695 used with LEMO 00 connectors in NIM electronics

PE is پولي إثيلين; PTFE is Polytetrafluoroethylene; ASP is Air Space Polyethylene[1]

الاسم التجاري
النوع approx.
معاوقة
[اوم]
القلب dielectric القطر الإجمالي الضفيرة معامل السرعة تعليق
النوع [in] [mm] in mm
H155 50 0.79 lower loss at high frequency for radiocommunication and amateur radio
H500 50 0.82 low loss at high frequency for radiocommunication and amateur radio
LMR-195 50 low loss drop-in replacement for RG-58
LMR-200
HDF-200
CFD-200
50 1.12 mm Cu PF CF 0.116 2.95 0.195 4.95 0.83 low loss communications, 0.554 dB/meter @ 2.4 GHz
LMR-400
HDF-400
CFD-400
50 2.74 mm
(Cu clad Al)
PF CF 0.285 7.24 0.405 10.29 0.85 low loss communications, 0.223 dB/meter @ 2.4 GHz[2]
LMR-600 50 4.47 mm
(Cu clad Al)
PF 0.455 11.56 0.590 14.99 0.87 low loss communications, 0.144 dB/meter @ 2.4 GHz
LMR-900 50 6.65 mm
(BC tube)
PF 0.680 17.27 0.870 22.10 0.87 low loss communications, 0.098 dB/meter @ 2.4 GHz
LMR-1200 50 8.86 mm
(BC tube)
PF 0.920 23.37 1.200 30.48 0.88 low loss communications, 0.075 dB/meter @ 2.4 GHz
LMR-1700 50 13.39 mm
(BC tube)
PF 1.350 34.29 1.670 42.42 0.89 low loss communications, 0.056 dB/meter @ 2.4 GHz

There are also other designation schemes for coaxial cables such as The URM, CT and WF series

الأنواع

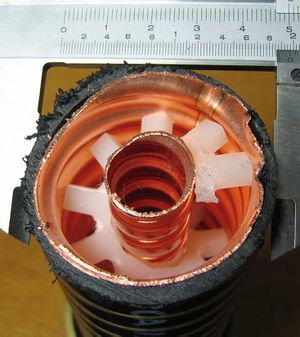

1-5/8" hard line

انظر أيضاً

المصادر

  1. ^ RF Cafe - Coaxial Cable Specifications Cables Chart
  2. ^ "Radio City Inc".
