قوالب القياس

Herbert Hoffmann Gmbh, Metric gauge block set, 112 pcs

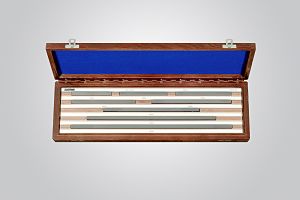

Herbert Hoffmann GmbH, 8 pcs, 125 mm - 500 mm

Herbert Hoffmann GmbH, Trolley model

قوالب القياس (تعرف إنگليزية: Gauge blockscode: en is deprecated أو إنگليزية: Johansson gaugescode: en is deprecated أو إنگليزية: slip gaugescode: en is deprecated أو إنگليزية: Jo blockscode: en is deprecated ) وهي أدوات تمثيل للأبعاد بدقة عالية جدًا.

تعد قوالب القياس نظامًا لإنتاج أطوال دقيقة. كتلة القياس الفردية عبارة عن كتلة معدنية أو خزفية تم تجليخها وصقلها بدقة وسمك معين. تأتي كتل القياس في هيئة أطقم من الكتل من أطوال قياسية مختلفة. أثناء الاستخدام ، يتم تكديس الكتل لتشكيل الطول (أو الارتفاع) المطلوب.

من السمات المهمة لقوالب القياس أنه يمكن وصلها معا للوصول إلى الطول المحدد بنسبة خطأ صغيرة جدا في الأبعاد، يتم وصل القوالب من خلال عملية انزلاقية تسمى الإقحام إنگليزية: Wringingcode: en is deprecated والتي تسبب في إلتصاق أسطحها فائقة الاستواء معًا.

قوالب القياس من اخترع الميكانيكي السويدي كارل إدوارد يوهانسون إنگليزية: Carl Edvard Johanssoncode: en is deprecated عام 1896.

يتم استخدام قوالب القياس كمرجع لمعايرة معدات القياس المستخدمة في ورش الآلات، مثل الميكرومتر، والقدمة ذات الورانية، قوالب القياس هي الوسيلة الرئيسية لتوحيد الطول الذي تستخدمه الصناعة.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 الوصف

How gauge blocks are measured.

 انظر أيضاً

• Cold welding
• Optical contact bonding

 المراجع

• Althin, Torsten K.W. (1948), C.E. Johansson, 1864–1943: The Master of Measurement, Stockholm: Ab. C.E. Johansson [C.E. Johansson corporation], https://books.google.com/books?id=3bgAAAAAMAAJ .
• Doiron, Ted; Beers, John (2009), The Gauge Block Handbook, https://www.nist.gov/calibrations/upload/mono180.pdf
• قالب:Hounshell1984
• Krar, Steve F.; Gill, Arthur R.; Smid, Peter (2005), Technology of Machine Tools (6th ed.), McGraw-Hill Career Education, ISBN 978-0-07-723225-2, https://books.google.com/books?id=22dFGgAACAAJ .

 للاستزادة

• Doiron, T. (2007). "20°C—A Short History of the Standard Reference Temperature for Industrial Dimensional Measurements" (PDF). Journal of Research of the National Institute of Standards and Technology. National Institute of Science and Technology. 112 (1): 1–23. doi:10.6028/jres.112.001. PMC 4654601. PMID 27110451. Archived from the original (PDF) on 2013-02-17. Retrieved 2012-06-30.
• David Hounshell (1 September 1985). From the American System to Mass Production, 1800-1932: The Development of Manufacturing Technology in the United States. JHU Press. ISBN 978-0-8018-3158-4.

 وصلات خارجية

• The Joy of High Tech
• The Gauge Block Handbook; US National Institute of Standards & Technology (NIST) Monograph 180 with Corrections; 2004
