قدمة ذات الورنيه

القدمة ذات الورنية بالإنگليزية: Vernier caliper وأتى الاسم من شكلها المشابه للقدم ومقياس الورنية المستخدم فيها. وتسمى أيضًا بياكوليس وهذا الاسم من (بالفرنسية: Pied à coulisse) أي القدمة ذات المنزلق. وهي أداة قياس تستعمل لقياس البعد (السُمك) بين سطحين متوازيين، وقطر الأسطوانات التي يصل قطرها إلى 40 سم تقريبا (في هذه الحالة تستعمل القدمة الكبيرة بطول الفك 20 سم، حيث يتحدد حد القياس بعمق وطول فكي القدمة)، كما تقيس أيضأ القطر الداخلي للاسطوانات، وعمق الثقوب. وهي دقيقة جدًا، ويوجد منها البسيط والإلكتروني. تسمح القدمة ذات الورنية بالقياس بدقة 0,02 مم بفضل مقياس ورنيه.وتستعمل القدمة كثيرا في الصناعات المعدنية والخشبية.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

الوصف

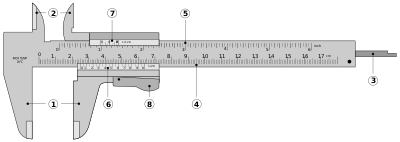

Parts of a vernier caliper:
  1. Outside jaws: used to measure external diameter or width of an object
  2. Inside jaws: used to measure internal diameter of an object
  3. Depth probe: used to measure depths of an object or a hole
  4. Main scale: scale marked every mm
  5. Main scale: scale marked in inches and fractions
  6. Vernier gives interpolated measurements to 1/10 mm or better
  7. Vernier gives interpolated measurements in fractions of an inch
  8. Retainer: used to block movable part to allow the easy transferring of a measurement

تتكون القدمة ذات الورنية من مسطرة مدرجة بالميليمتر ويكون أحد أطرافها على شكل فك معدني منتظم. وتحتضن المسطرة الأساسية مسطرة ثانية قصيرة مدرجة بعلامات عرضها 0,98 من المليمتر ومثبت بها بها الفك الثاني. عند إجراء قياس قطعة توضع القطعة بين فكي القدمة وتنزلق المسطرة القصيرة على المسطرة الطويلة حتي يمسك الفكان القطعة المراد قياسها. تحدد قراءة المسطرة الطويلة السمك بالمليمتر، وتحدد قراءة المسطرة القصيرة أجزاء المليمتر. ويتحدد قراءة جزء المليمتر عند خطي التقسيمين الذان يكونان على خط واحد (ويوضح الرسم الجانبي طريقة قراءة الجزء من المليمتر). وتصل دقة القراءة 0,02 مليمتر. ولقياس البعد بين السطوح الداخلية، زودت القدمة الثابتة والمنزلقة بفكين آخرين أصغر ولكنهما متعاكسين. كما يمكن قياس عمق الثقوب في الأجزاء المعدنيةأو الخشبية باستخدام الساق الرفيعة المرتبطة بالفك المتحرك وتنزلق على ظهر المسطرة الأساسية، وتوافق بداية الساق حد المسطرة الأساسية في الوضعية الصفرية.

تقيس القدمة ذات الورنية الحديثة ثلاثة أنواع من الأبعاد:

  1. الأبعاد الخارجية، والسُمك، والقطر لقطعة ما؛
  2. الأبعاد الداخلية للقطعة ما أو القطر الداخلي للأنابيب والمواسير ؛
  3. عمق أو ارتفاع قطعة موضوعة على سطح، أو عمق ثقب في قطعة ما.


القدمة ذات الورنية الإلكترونية

قدمة ذات ورنيه إلكترونية

تظهر القدمة ذات الورنية الإلكترونية القراءة مباشرة بفضل شاشة كرستال سائل مثبتة على الفك المتحرك. تعتمد قراءة القدمة على مقياس الجهد الإنزلاقي (potentiometer) الخطي.

ومن المزايا الرئيسية للقدمة الإلكترونية:

  • القراءة مباشرة بدقة ± 0.02 مم؛
  • تصفير المؤشر (إعادته إلى الصفر) من أي وضعية للفك المتحرك؛
  • تسجيل للقراءات عن طريق وصلة آر إس 232 (RS232) لإجراء الإحصاء أو أشياء أخرى.

الاستخدام

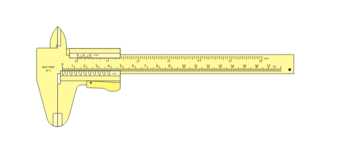

طريقة استخدام القدمة ذات الورنيه

يثبت الجسم المراد قياس سمكه بين فكي القدمة. وتتم عملية قراءة قياس القدمة ذات الورنية على مرحلتين أساسيتين:

  1. ننظر إلى ورنية القياس عند موقع الصفر ونقرأ العدد الذي على يساره والمسجل على مسطرة القياس الرئيسي. نسجل قيمه القراءة (A) بالمليمترات الصحيحة.
  2. ننظر إبتداءًا من صفر الورنية ونحدد أول تطابق تام بين تدريج المسطرة والورنيه، ثم نقرأ عدد تدريجات الورنيه عند تطابق تدريج المسطرة وتدريج الورنية (دائما هناك خط واحد فقط)، يعطي هذا العدد القيمة على جانب العلامة العشرية (كوما) (B) بأجزاء المليمتر.

يكون حاصل جمع قيمة (A) وقيمة (B) نتيجة قيمة القياس على جهاز القدمة ذات الورنية.
