طافية صوتية

الطافية الصوتية Sonobuoy تُحمَّل في طائرة أوريون P-3C تابعة للبحرية الأمريكية

طافية صوتية sonobuoy (وهي portmanteau لـ سونار وطافية) هي طافية صغيرة نسبياً (عادةً قطرها 12.5 سم وطولها 90 سم) expendable sonar system that is dropped/ejected from aircraft or ships conducting anti-submarine warfare or underwater acoustic research.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

نظرية التشغيل

Sonobuoys are ejected from aircraft in canisters and deploy upon water impact. An inflatable surface float with a radio transmitter remains on the surface for communication with the aircraft, while one or more hydrophone sensors and stabilizing equipment descend below the surface to a selected depth that is variable, depending on environmental conditions and the search pattern. The buoy relays acoustic information from its hydrophone(s) via UHF/VHF radio to operators on board the aircraft.


التاريخ

P-3 Orion paradropping a sonobuoy.

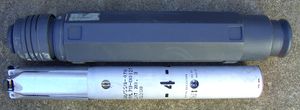

AN/SSQ-47B active pinger ranging sonar sonobuoy (frequency #4) and shipping container (octagonal form aids stacking.)

شبكات اتصالات تحت الماء

طافية علوم المحيطات الصوتية Acoustic Oceanographic Buoy هي المشروع البحثي يهدف إلى تطوير خوارزميات معالجة الإشارات والاتصالات وبروتوكولات الشبكة لتمكينها من نشر شبكة صوتية مائية للتواصل الكامل تحت الماء مع السفن السطحية والأرض إن الاتصالات تحت الماء يفتقر إلى وظائف الشبكات الأساسية والقدرة التشغيلية وكفاءة الاتصالات ، والموثوقية.

وقد قام فريق من الباحثين من عدة مجالات : علوم البحار ، الفيزياء ، معالجة الإشارات والاتصالات والشبكات، قاموا بتطوير تقنيات مبتكرة لكي يرفعوا وثوقية وسرية شبكة الاتصالات الصوتية تحت الماء. في البداية، ركز الفريق على القضايا الأساسية لربط الاتصالات الصوتية. وقاموا بوضع منهجية النموذج القائم على البيانات وهدفوا إلى وضع قناة للاتصالات تحت الماء. على وجه التحديد ، وقاموا بوضع نموذج معادلة لوصف انتشار الأمواج الصوتية على سطح بحر هائج وقد أقيمت هذه البحوث بالتعاون مع معهد وودز هول لعلوم المحيطات.

ويتم تمويل هذا المشروع من قبل جامعة ألگارڤه.


  • أول نموذج منه كان في عام 2003 وتم اختباره قبالة سواحل إيطاليا من قبل The R/V Alliance
  • يتألف هذا النظام من 3 أجهزة اثنان لتلقي الأمواج الصوتية وواحد لإرسالها و تلقيها
  • لديه نظام اتصال مع الغواصات و يرتبط مع محطات AUVs على الشاطئ
  • مهمة الجهاز التقييم البيئي و التنبؤ بحالة المحيط ويعتمد على نظام للتسجيل الذاتي لدى حدوث أمر ما
  • اعتمدت نسخة ثانية من هذا الجهاز تم إضافة بعض الأجهزة إليه مثل : تم استبدال نظام (PISA backplane ) بنظام PC104+ حيث تم دمج ما يلي بالنظام وحدة معالجة مركزية و جهاز لتحديد المواقع ومؤقت زمني و جهاز اتصال لاسلكي و لوحتي DAQ و DAS وتم تغطيته من الخارج بحاوية مصنوعة من الألمنيوم
  • تم تزويده بنظام تشغيل Linux وأصبحت تتم المراقبة من خلال قاعدة بحرية عبر شبكة محلية لاسلكية

التشغيل

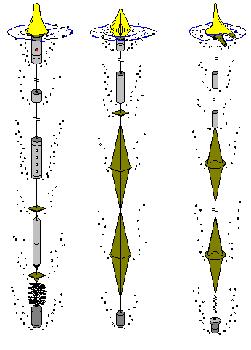

Sonobuoy deployment procedures after impacting water.

Sonobuoys are classified into three categories: active, passive and special purpose.
