9م113 كونكورس
| 9م113 كونكورس 9M113 Konkurs | |
|---|---|
 صاروخ م113 كونكورس 9 في الخدمة مع الجيش البلاروسي. | |
| النوع | صاروخ مضاد للدبابات |
| مكان الصنع | الاتحاد السوڤيتي |
| تاريخ الخدمة | |
| في الخدمة | 1974 – الآن |
| اسُتخدم من قبل | المشغلون |
| تاريخ الانتاج | |
| صُمم | الستينيات – 1970 |
| المُصنع | مكتب تولا للتصميم الميكانيكي (Tula KBP) |
| المواصفات | |
| الوزن | 14.6 كجم |
| الطول | 1150 ملم 875 ملم بدون مولد غاز |
| القطر | 135 ملم |
| رأس حربي | تاندم هيت |
| المحرك | صاروخ وقود صلب |
| بحر الجناحين | 468 ملم |
| المدى العملي | 70 م حتى 4 كم |
| سقف التحليق | - |
| السرعة | 200 م/ث |
| نظام التوجيه |
SACLOS موجه سلكياً |
| Steering system |
Thrust Vector |
| منصة الإطلاق |
المشاة، المركبات |
9م113 كونكورس 9M113 Konkurs (روسية: 9М113 «Конкурс»؛ إنگليزية: "Contest")، هو صاروخ سوڤيتي موجه مضاد للدبابات. صمم الصاروخ للتعامل مع الأهداف المتحركة والثابتة، ورغم توافر نسخة محمولة لاستخدامها من قبل المشاة، إلا أن الهدف الأساسي من تصميمه كان تحميله على مختلف مركبات القتال المدرعة السوڤيتية من طراز بي إم بي-2 وبي أر دي إم-2.
زود الصاروخ برأس حربي ترادفي شديد الانفجار مضاد للدبابات، وبمدى يتراوح ما بين 70 م- 4 كم بسرعة تصل إلى 200 م/ث.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
التطوير
طُور الصاروخ كونكورس بواسطة مكتب تولا للتطوير الميكانيكي (تولا KBP). بدأ التطوير بهدف إنتاج الجيل التالي من الصواريخ المضادة للدبابات SACLOS، لاستخدامها في كل من الدور المحمول ودور مدمرة الدبابات. تم تطوير صواريخ كونكورس جنبًا إلى جنب مع 9إم111؛ تستخدم الصواريخ تكنولوجيا مماثلة، وتختلف في الحجم فقد.
يمكن للصاروخ 9إم113 الأصلي برأس حربي أحادي الشحنة اختراق 600 ملم من درع متجانس ملفوف (RHA).[1]
دخل الصاروخ الخدمة عام 1974. اشترت إيران ترخيصًا للصاروخ كونكورس عام 1991 وبدأت في إنتاج نسخة منه، توسان (يجب عدم الخلط بينه وبين طوفان)، في وقت ما حوالي عام 2000.[2][3]
عام 1992، بلغ سعر تصدير الصاروخ 13.000 دولار أمريكي، وكان سعر قاذفة 9پي135إم يساوي 135.000 دولار أمريكي.[4]
التصميم

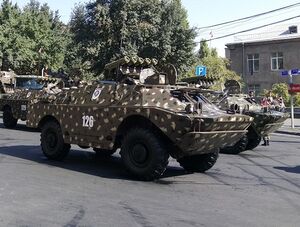

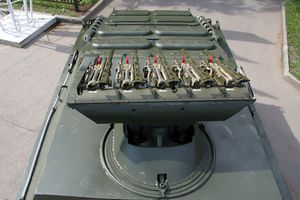

تم تصميم الصاروخ ليتم إطلاقه من المركبات المجنزرة/ذات العجلات،[5] على الرغم من إمكانية إطلاقه أيضًا من النماذج الأحدث لمنصات إطلاق 9M111. وهو جزء لا يتجزأ من مركبات BMP-2 وBMD-2 وBRDM-2. يتم تخزين الصاروخ وحمله في حاوية من الألياف الزجاجية/أنبوب الإطلاق.
يستخدم النظام مولد غاز لدفع الصاروخ خارج أنبوب الإطلاق.[4] ويخرج الغاز أيضًا من الجزء الخلفي لأنبوب الإطلاق بطريقة مشابهة للبندقية عديمة الارتداد. يغادر الصاروخ أنبوب الإطلاق بسرعة 80 متر في الثانية، ويتم تسريعه بسرعة إلى 200 متر في الثانية بواسطة محرك الوقود الصلب. تقلل هذه السرعة الأولية العالية من المنطقة الميتة للصاروخ، حيث يمكن إطلاقه مباشرة على الهدف، بدلاً من إطلاقه في قوس تصاعدي. أثناء التحليق، يدور الصاروخ بمعدل يتراوح بين خمس إلى سبع دورات في الثانية.
يتتبع القاذف موضع لمبة متوهجة بالأشعة تحت الحمراء على الجزء الخلفي من الصاروخ بالنسبة للهدف وينقل الأوامر المناسبة إلى الصاروخ عبر سلك رفيع يتتبع خلف الصاروخ. يحتوي النظام على إنذار يتم تفعيله عندما يكتشف تشويشًا من نظام مثل شوترا. يمكن للمشغل بعد ذلك التحكم اليدوي، مما يقلل الصاروخ إلى MCLOS. يتمتع نظام التوجيه SACLOS بالعديد من الفوائد مقارنة بنظام MCLOS. تصل دقة النظام في بعض المصادر إلى 90%، على الرغم من أن أداءه ربما يكون مشابهًا لنظام بيجيإم-71 تاو أو إصدارات SACLOS الأحدث من 9 كي11 ماليوتكا.
الأنواع
- 9M113 كونكورس (الناتو: AT-5 سپاندرل، AT-5A سپاندرل إيه)
- 9M113M كونكورس-إم (الناتو: AT-5B سپاندرل بي) تاندم -رأس حربية– مع مسبار متفجر ممتد. يبلغ اختراق رأس حربية 750-800 ملم مقابل RHA. اعتمد عام 1991.[6] Missile 9M113M 1990. Tandem (800 mm (behind a layer of ERA)). 4,000 m (3500 m night (passive)).[6]
- توسن-1، توسان، تاوسان، أو إم113: بترخيص إيراني[1] نسخة من 9إم113إم كونكورس-إم (AT-5B سپاندرل بي).[7] طُرح في أوائل عام 2000.[2][8] لا يُعرف ما إذا كان لا يزال قيد الإنتاج.[9][10] يستخدم في المقام الأول من قبل المظليين والمركبات المدرعة.[11]
- 9N131M1 –رأس حربية، نسخة مطورة.[1]
- 9N131M2-1 – رأس حربية، أحدث نسخة مطورة.[1]
المشغلون
المشغلون الحاليون
الجزائر[12]
أرمنيا[13]
أذربيجان[13]
بلاروس[13] أُنتجت منصة الإطلاق وتم ترقيتها محلياً.[14] أنتجت 9M113M [AT-5 سپندرال] ATGMs وسلمته للقوات.[15]
بلغاريا: ومن المعروف أنه يُنتج بواسطة مصنع ڤازوڤ الهندسي.[4][16]
كرواتيا[16]
التشيك[16]
Egypt[17] تم شراؤها في الغالب في التسعينيات واستولت عليها داعش.
إرتريا[18]
جورجيا[13]
غينيا[18]
المجر[16]
الهند – طلبية 15000 كونكورس-إ، عام 2008 مقابل 1380 كرور.[19][20] تم طلب 10000 طائرة أخرى من طراز كونكورس-إم مقابل 250 مليون دولار عام 2012.[21] عام 2019 تم توقيع عقد جديد بقيمة 110 مليون دولار وتوقيع عقد كبير آخر في أوائل عام 2022 بقيمة 418.6 مليون دولار.[22] يستخدم على BMP-2 Sarath
إيران[12] – يُنتج محلياً باسم توسن-1
ساحل العاج (تواردت أنباء)[18]
قزخستان[13][23]
قيرغيزستان[13]
ليبيا[12]
المغرب[24]
مولدوڤا[13] – يستخدم على BRDM-2
الجبل الأسود[16]
كوريا الشمالية[25]
پاكستان – تستخدم في مركبة المشاة القتالية ڤايپر[26]
رومانيا[16]
روسيا – تم تسليم حوالي 300 وحدة كونكورس-إم سنويًا في السنوات الأخيرة(2014)[27]
سلوڤاكيا[16]
تركمنستان[13]
سوريا[12][28]
أوكرانيا[13]
ڤيتنام[29]
الإمارات العربية المتحدة[30]
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
مشغلون سابقون
ألمانيا الشرقية[31] – نُقلت إلى الدولة الألمانية الموحدة، ثم خرجت من الخدمة تدريجيًا فيما بعد.
تشيكوسلوفاكيا – 80 عام 1989.[31] نُقلت إلى الدول اللاحقة.
فنلندا[31]
بولندا[31]
الاتحاد السوڤيتي[31] – نُقلت إلى الدول اللاحقة.
مشغلون غير دول
حماس – ومن المعروف استخدام صواريخ كونكورس ضد المركبات المدرعة الإسرائيلية.[32][33]
الحوثيون – نسخة توسن.[34][35][36][9]
الدولة الإسلامية في العراق والشام[37]
حزب العمال الكردستاني[38]
وحدات حماية الشعب (YPG)[39]
الجيش الوطني السوري[40]
هيئة تحرير الشام[40]
