في هندسة الإلكترونيات، مبرهنة ميلمان Millman's theorem، (أو مبرهنة المولد المتوازي)، هي طريقة لتبسيط حل الدائرة الكهربية. تستخدم مبرهنة ميلمان تحديدا، لحساب الجهد الكهربي عند نهايات الدائرة الكهربية تتكون فقط من فروع على التوازي.


وسميت النظرية على اسم ياكوب ميلمان الذي قام بإثباتها.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التفسير

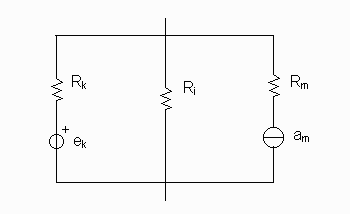

شكل 1

Let ek be the voltage generators and am the current generators.

Let Ri be the resistances on the branches with no generator.

Let Rk be the resistances on the branches with voltage generators.

Let Rm be the resistances on the branches with current generators.

Then Millman states that the voltage at the ends of the circuit is given by:
