سكيور ديجيتال

"SDHC" تحوّل إلى هنا. لمطالعة the gene، انظر SDHC (gene).

SD, SDHC, SDXC,SDUC

SD (top), miniSD, microSD cards
نوع الوسط	Memory card
السعة	SDSC (SD): 1 م.ب. إلى 2 گ.ب.    بعض البطاقات سعة 4 گ.ب. SDHC: 4 گ.ب. إلى 32 گ.ب. SDXC: 64 گ.ب. إلى 2 ت.ب. SDUC: 4 ت.ب. إلى 128 ت.ب. (سرعات النقل: 12.5 م.ب/ث (standard bus) 25 م.ب/ث (high-speed bus) 50 أو 104 م.ب/ث (UHS-I bus) 156 أو 312 م.ب/ث (UHS-II bus))
Developed by	SD Association
الأبعاد	القياسية: 32.0×24.0×2.1 mm (1.260×0.945×0.083 in) 1,612.8 mm3 (0.09842 in3) الصغيرة: 21.5×20.0×1.4 mm (0.846×0.787×0.055 in) 602 mm3 (0.0367 in3) المصغرة: 15.0×11.0×1.0 mm (0.591×0.433×0.039 in) 165 mm3 (0.0101 in3)
الوزن	القياسية: ~2 گ الصغيرة: ~800 ملگ المصغرة: ~250 ملگ
الاستخدام	الأجهزة المحمولة، وتشمل الكاميرات الرقمية والحواسب اللوحية
Extended from	MultiMediaCard (MMC)

سكيور ديجيتال (SD)، هي بطاقة ذاكرة غير متطايرة طورتها جمعية بطاقات الإس دي (SDA) لتستخدم في الأجهزة المحمولة. عرض النموذج في أغسطس 1999 بجهود مشتركة بين سانديسك، پناسونيك،ميتسوبيشي إلكتريك، وتوشيبا كتحسين عن بطاقة متعددة الوسائط، ومن ثم اصبحت نموذج للصناعة.

كونت الشركات الثلاث SD-3C المحدودة، شركة ذات رخصة وحقوق ملكية مفروضة مرتبطة مع بطاقات ذاكرات الإس دي، ومضيف الإس دي وملحقاتها وأيضاً كونت هذه الشركات جمعية الإس دي في يناير 2000 لترويج نماذج بطاقات الإس دي جمعية الإس دي هي جمعية غير ربحية والتي تضع معايير معدة تسهل إستخدامها وتحسن أداء المنتجات الكهربائية. الجمعية اليوم لديها مايقارب 1000 شركة.

تضم سكيور ديجيتال أربع أنوع موجودة في 3 أشكال ذات عوامل مختلفة. الأربع أنواع هي: الأصلية ذات السعة المقياسية (SDSC)، ذات السعة العالية (SDHC) وإس-دي-أي-أو التي تجمع بين خواص الإخراج والإدخال مع تخزين البيانات. العوامل التشكيلية الثلاثة هي الحجم الأصلي، الحجم الصغير، وحجم المايكرو.

تستخدم جمعية بطاقات الإس دي تستخدم علامات تجارية مملوكة ومرخصة بواسطة  SD-3C المحدودة لفرض الإلتزام بالمواصفات، وضمان التوافق بين المستخدمين.

في يناير 2019، أعلنت الشركة عن أول SD card بذاكرة تخزين 1 تـِرابايت.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 السرعات

واجهة الناقل	شعار البطاقة	شعار الناقل	سرعة الناقل	نسخة الناقل
السرعة الافتراضية		—	12.5 م.ب/ث	1.01
السرعة العالية			25 م.ب/ث	2.00
UHS-I			12.5 م.ب/ث (SDR12) 25 م.ب/ث (SDR25) 50 م.ب/ث (SDR50, DDR50) 104 م.ب/ث (SDR104)	3.01
UHS-II			156 م.ب/ث (FD156) 312 م.ب/ث (HD312)	4.00/4.10
UHS-III			312 م.ب/ث (FD312) 624 م.ب/ث (FD624)	6.0
PCIe 3.0 / NVMe			985 MB/s (FD985)	7.0

 ترتيب فئة السرعة

64GB SanDisk Ultra microSDXC card (with UHS-I and UHS Speed Class 1 markings)

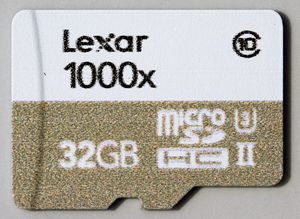

32GB Lexar 1000x microSDHC card (with UHS-II and UHS Speed Class 3 markings)

الحد الأدنى لسرعة الكتابة المتسلسلة	فئة السرعة	UHS Speed Class	فئة سرعة الڤيديو	التطبيق
2 MB/s	Class 2 (C2)	-	-	SD video recording
4 MB/s	Class 4 (C4)	-	-	High-definition video (HD) recording including Full HD (from 720p to 1080p/1080i)
6 MB/s	Class 6 (C6)	-	Class 6 (V6)
10 MB/s	Class 10 (C10)	Class 1 (U1)	Class 10 (V10)	Full HD (1080p) video recording and consecutive recording of HD stills (High Speed bus, Class C10), real-time broadcasts and large HD video files (UHS bus, Classes U1 and V10)
30 MB/s	-	Class 3 (U3)	Class 30 (V30)	1080p and 4K video files at 60/120 fps (UHS bus)
60 MB/s	-	-	Class 60 (V60)	8K video files at 60/120 fps (UHS bus)
90 MB/s	-	-	Class 90 (V90)

تصنيف أداء التطبيق	الحد الأدنى لسرعة الكتابة المتتابعة المستمرة	الحد الأدنى للقراءة العشوائية	الحد الأدنى للكتابة العشوائية
Class 1 (A1)	10 MB/s	1500 IOPS	500 IOPS
Class 2 (A2)		4000 IOPS	2000 IOPS

 الترتيب "×"

الترتيب	ح. (م.ب/ث)	تصنيف السرعة المقارن
16×	2.34	(13×)
32×	4.69	(27×)
48×	7.03	(40×)
100×	14.6	(67×)

المقالة الرئيسية: CD and DVD writing speed

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 التواؤم

جدول توافق الإس دي

card slot	SDSC	SDHC	SDHC UHS	SDXC	SDXC UHS	SDIO
SDSC	نعم	لا	لا	لا	لا	لا
SDHC	نعم	نعم	Yes	لا	لا	لا
SDHC UHS	Yes	Yes	Yes	لا	لا	لا
SDXC	نعم	نعم	Yes	نعم	Yes	لا
SDXC UHS	Yes	Yes	Yes	Yes	Yes	لا
SDIO	Varies	Varies	Varies	Varies	Varies	نعم

 التاريخ

This microSDHC card holds 8 billion bytes. Beneath it is a section of a magnetic-core memory (used until the 1970s) that holds eight bytes using 64 cores. The card covers approximately 20 bits (2 1/2 bytes) This SD card's storage is approximately 3.5 billion times greater areal density.

 أنماط النقل

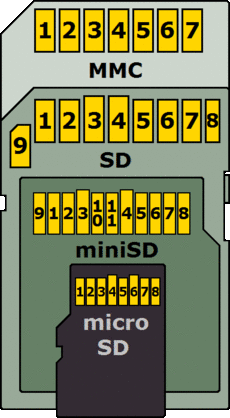

Official pin numbers for each card type (top to bottom): MMC, SD, miniSD, microSD. This shows the evolution from the older MMC, on which SD is based. NOTE: This drawing doesn't show 8 new UHS-II contacts that were added in spec 4.0.

SPI bus mode

MMC pin	SD pin	miniSD pin	microSD pin	Name	I/O	Logic	الوصف
1	1	1	2	nCS	I	PP	SPI Card Select [CS] (Negative logic)
2	2	2	3	DI	I	PP	SPI Serial Data In [MOSI]
3	3	3		VSS	S	S	Ground
4	4	4	4	VDD	S	S	Power
5	5	5	5	CLK	I	PP	SPI Serial Clock [SCLK]
6	6	6	6	VSS	S	S	Ground
7	7	7	7	DO	O	PP	SPI Serial Data Out [MISO]
	8	8	8	NC nIRQ	. O	. OD	Unused (memory cards) Interrupt (SDIO cards) (negative logic)
	9	9	1	NC	.	.	Unused
		10		NC	.	.	Reserved
		11		NC	.	.	Reserved

One-bit SD bus mode

MMC pin	SD pin	miniSD pin	microSD pin	Name	I/O	Logic	Description
1	1	1	2	CD	I/O	.	Card detection (by host), and non-SPI mode detection (by card)
2	2	2	3	CMD	I/O	PP, OD	Command, Response
3	3	3		VSS	S	S	Ground
4	4	4	4	VDD	S	S	Power
5	5	5	5	CLK	I	PP	Serial clock
6	6	6	6	VSS	S	S	Ground
7	7	7	7	DAT0	I/O	PP	SD Serial Data 0
	8	8	8	NC nIRQ	. O	. OD	Unused (memory cards) Interrupt (SDIO cards) (negative Logic)
	9	9	1	NC	.	.	Unused
		10		NC	.	.	Reserved
		11		NC	.	.	Reserved

Four-bit SD bus mode

MMC pin	SD pin	miniSD pin	microSD pin	Name	I/O	Logic	Description
.	1	1	2	DAT3	I/O	PP	SD Serial Data 3
.	2	2	3	CMD	I/O	PP, OD	Command, Response
.	3	3		VSS	S	S	Ground
.	4	4	4	VDD	S	S	Power
.	5	5	5	CLK	I	PP	Serial clock
.	6	6	6	VSS	S	S	Ground
.	7	7	7	DAT0	I/O	PP	SD Serial Data 0
	8	8	8	DAT1 nIRQ	I/O O	PP OD	SD Serial Data 1 (memory cards) Interrupt Period (SDIO cards share pin via protocol)
	9	9	1	DAT2	I/O	PP	SD Serial Data 2
		10		NC	.	.	Reserved
		11		NC	.	.	Reserved

ملاحظات:

1. Direction is relative to card. I = Input, O = Output.
2. PP = Push-Pull logic, OD = Open-Drain logic.
3. S = Power Supply, NC = Not Connected (or logical high).

 الواجهة

Inside a 512 MB SD card: NAND flash chip that holds the data (bottom) and SD controller (top)

Inside a 2 GB SD card: two NAND flash chips (top and middle), SD controller chip (bottom)

Inside a 16 GB SDHC card

Card requirements regarding bus speed modes

Bus speed mode *1	Max. bus speed [MB/s]	Max. clock frequency [MHz]	Signal voltage [V]	SDSC [W]	SDHC [W]	SDXC [W]
HD312	312	52	0.4	-	2.88	2.88
FD156	156	52	0.4	-	2.88	2.88
SDR104	104	208	1.8	-	2.88	2.88
SDR50	50	100	1.8	-	1.44	1.44
DDR50	50	50	1.8	-	1.44	1.44
SDR25	25	50	1.8	-	0.72	0.72
SDR12	12.5	25	1.8	-	0.36	0.36 / 0.54
High Speed	25	50	3.3	0.72	0.72	0.72
Default Speed	12.5	25	3.3	0.33	0.36	0.36 / 0.54

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 مقارنة مع الصيغ الأخرى من الذاكرة الوامضة

Size comparison of various flash cards: SD, CompactFlash, MMC, xD

مقارنة السمات التقنية لتنويعات كروت MMC و SD

Type	MMC	RS-MMC	MMCplus	MMCmobile	SecureMMC	SDIO	SD	miniSD	microSD
SD-socket compatible	نعم	Extender	نعم	Extender	نعم	نعم	نعم	Adapter	Adapter
Pins	7	7	13	13	7	9	9	11	8
Width	24 mm	24 mm	24 mm	24 mm	24 mm	24 mm	24 mm	20 mm	11 mm
Length	32 mm	18 mm	32 mm	18 mm	32 mm	32 mm+	32 mm	21.5 mm	15 mm
Thickness	1.4 mm	1.4 mm	1.4 mm	1.4 mm	1.4 mm	2.1 mm	2.1 mm (most) 1.4 mm (rare)	1.4 mm	1 mm
1-bit SPI-bus mode	Optional	Optional	Optional	Optional	نعم	نعم	نعم	نعم	نعم
Max SPI bus clock	20 MHz	20 MHz	52 MHz	52 MHz	20 MHz	50 MHz	25 MHz	50 MHz	50 MHz
1-bit MMC/SD bus mode	نعم	نعم	نعم	نعم	نعم	نعم	نعم	نعم	نعم
4-bit MMC/SD bus mode	لا	لا	نعم	نعم	لا	Optional	نعم	نعم	نعم
8-bit MMC bus mode	لا	لا	نعم	نعم	لا	لا	لا	لا	لا
DDR mode	لا	لا	نعم	نعم	غير معروف	غير معروف	غير معروف	غير معروف	غير معروف
Max MMC/SD bus clock	20 MHz	20 MHz	52 MHz	52 MHz	20 MHz?	50 MHz	208 MHz	208 MHz	208 MHz
Max MMC/SD transfer rate	20 Mbit/s	20 Mbit/s	832 Mbit/s	832 Mbit/s	20 Mbit/s?	200 Mbit/s	832 Mbit/s	832 Mbit/s	832 Mbit/s
Interrupts	لا	لا	لا	لا	لا	Optional	لا	لا	لا
DRM support	No	No	No	No	Yes	{{N/A}}	Yes	Yes	Yes
User encrypt	لا	لا	لا	لا	نعم	لا	لا	لا	لا
Simplified spec.	نعم	نعم	لا	لا	غير معروف	نعم	نعم	لا	لا
Membership cost	JEDEC: US$4,400/yr, optional					SD Card Association: US$2,000/year, general; US$4,500/year, executive
Specification cost	Free				غير معروف	Simplified: free. Full: membership, or US$1,000/year to R&D non-members
Host license	No	No	No	No	No	US$1,000/year, excepting SPI-mode only use
Card royalties	Yes	Yes	Yes	Yes	Yes	Yes, US$1,000/year	Yes	Yes	Yes
Open-source compatible	نعم	نعم	غير معروف	غير معروف	غير معروف	نعم	نعم	نعم	نعم
Nominal voltage	3.3 V	3.3 V	3.3 V	1.8 V/3.3 V	1.8 V/3.3 V	3.3 V	3.3 V (SDSC), 1.8/3.3 V (SDHC & SDXC)	3.3 V (miniSD), 1.8/3.3 V (miniSDHC)	3.3 V (SDSC), 1.8/3.3 V (microSDHC & microSDXC)
Max capacity	128 GB	2 GB	128 GB?	2 GB	128 GB?	?	2 GB (SD), 32 GB (SDHC), 512 GB (SDXC), 2 TB (SDXC, theoretical)	2 GB (miniSD), 16 GB (miniSDHC)	2 GB (microSD), 32 GB (microSDHC), 512 GB (microSDXC), 2 TB (microSDXC, theoretical)
Type	MMC	RS-MMC	MMCplus	MMCmobile	SecureMMC	SDIO	SD	miniSD	microSD

• Table data compiled from MMC, SD, and SDIO specifications from SD Association and JEDEC web sites. Data for other card variations are interpolated.

 استرجاع التاريخ

يمكن إصلاح بطاقة SD المعطوبة باستخدام أجهزة متخصصة، طالما أن الجزء الأوسط، الذي يحتوي على ذاكرة تخزين الفلاش، لم يلحقه ضرر مادي. بهذه الطريقة يمكن التحايل على جهاز التحكم.
