حفار بعجلة قوادس

(تم التحويل من Bucket-wheel excavator)
حفارات بعجلات قوادس في منجم گارزڤايلر السطحي.

الحفارات بعجلات القوادس Bucket-wheel excavators، هي معدات ثقيلة تستخدم التعدين.

المهمة الرئيسية للحفارات بعجلات القوادس هي العمل كآلة حفر متواصل عمليات التعدين السطحي واسع النطاق. ما يميز هذا النوع من الحفارات عن معدات التعدين الضخمة الأخرى، مثل الحفارات بسير قوادس، هو استخدامها عجلة ضخمة تتكون من نمط مستمر من القوادس التي تستخدم لغرف المواد أثناء دوران العجلة. وتعتبر من أضخم المركبات التي تم إنشائها، وأكبر الحفارات بعجلات القوادس، باگر 293، والتي تعتبر أكبر مركبة برية في التاريخ الإنساني حسب موسوعة جينيس للأرقام القياسية.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التاريخ

حفارة بعجلة قوادس في منجم گارزڤايلرالسطحي (ڤيديو، 1:40 دقيقة، ح. 9 م.ب.).

تمثل الحفارات بعجلات القوادس أكبر المعدات الصناعية في العالم. تصنع تلك الحفارات العظيمة في ألمانيا منذ عام 1930، وطرأت عليها تعديلات وتطورات هائلة. منذ عام 1978 توجد منها حفارات تستخرج 240.000 طن فحم يومياً. تلك القدرة البالغة 240.000 في اليوم هي أكبر ما يوجد في العالم في هذا النطاق. قامت شركة كروپ إندستري تكنيك ببناء الحفارة "تاكرافت" 1510 في عام 1978 وهي تعمل في حقل فحم في شرق ألمانيا بالقرب من مدينة لاوزيتس. كما قامت الشركة الأهلية كروپ في نفس العام ببناء حفارة أخرى كبيرة، نوع 288، تعمل في حقل في غرب ألمانيا في حوض الرور، هما أكبر ما بني من هذا النوع حتى الآن. تعمل حفارة الجرف 288 حاليا في حقل جارتزوايلر الذي تمتلكه شركة RWE للطاقة لاستخراج الفحم الذي تمون بها محطاتها لتوليد الكهرباء. وفي نفس الوقت قامت شركة أورنشتاين آند كوبل O&K بالتعاون مع شركة لوبيكر ماشيننباو جيزلشافت LMG ببناء حفارة من نفس النوع تسمى "289"، وهي تستخرج الفحم السطحي من حقل هامباخ.


التركيب

تتكون الحفارة من قاعدة بعجلات جنزير عريضة، ويوجد فوق القاعدة بناء يمكن تحريكه دائريا من اليمين غلى اليسار والعكس، وكذلك من آلات لتعبئة الفحم المستخرج ونقله عبر شرائط نقل. يتم تحريك الحفارة على عجلتيها الجنزيريتين. ويوجد في البنية فوقها ذراع طويل ينتهي بالقادوس (تشبه الساقية المصرية).

يمكن تحريك القادوس من اسفل إلى أعلى أثناء دورانها وجرفها للفحم، كما يمكن إمالتها. وعادة تتحرك المجرفة الدورانية من أسفل إلى أعلى .

الحجم

حفار بعجلة قوادس في فروپوليس، ألمانيا.

التشغيل

يوجه السائق العربة العليا بحيث يكون الذراع على زاوية 90 درجة مع اتجاه سير الحفارة. ويدور القادوس ويجرف المواد وتمتليء بها شفراتها المتسعة. وتسقط المواد "المجنية" على منزلق مائل بدرجة 45 درجة. ومنه تسقط المواد ثانيا عل سير النقل. من سير النقل هذا يسقط الفحم مرة ثالثة على سير نقل طويل إلى مكان التخزين أو إلى محطة الكهرباء مباشرة.

هذا الجزء الآلي الذي يقوم بتجميع المواد ونقلها عبر سيور النقل هو جزء لا يتجزا من الحفارة وهو مرتبط بها.

الأتممة

المواصفات التقنية لأنواع الحفارات الكبيرة

حفارات شركة الكهرباء آر دبليو إي

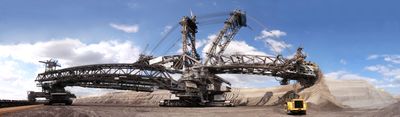

الحفار باگر 288 يعمل في گرازڤايلر.
حفارات باگر المملوكة لآر دبليو إي '
  باگر 255 باگر 258 باگر 259 باگر 260 باگر 261 باگر 262 باگر 271 باگر 284 باگر 285 باگر 287 باگر 288 باگر 293
سنة الإنشاء: 1954 - 1962 1961 1966 1975 1976 1978 1995
عدد العاملين: 4 5 4 4 4 4 4 5
الوزن: 5900 t 7800 t 7800 t 7600 t 7386 t 13500 t 14000 t 12840 t 14200 t
القدرة الأنتاجية: 110.000 م³ / اليوم 110.000 م³ / اليوم 100.000 م³ / Tag 110.000 م³ / Tag 200.000 م³ / اليوم 200.000 م³ / Tag 240.000 م³ / Tag 240.000 م³ / اليوم
الطول: 210 م 210 م 195 م 220 م 195 م 210 م 225 م 220 م 225 م
الارتفاع: 66 م 70 م 67 م 70 م 67 م 92 م 95 م 96 م 96 م
عرض القاعدة المتحركة: 31 م 31 م 31 م 45 م 45 م 45 م 45 م
عدد أسنان الشفرات: 12 12 12 12 12 12 12 12 12
استهلاك الطاقة: 9.478 ك.و 9.478 ك.و. 9.500 ك.و. 16.560 ك.و. - 16.560 ك.و. -
سرعة الحركة: 2–8 م / د 2–10 م / د 2–10 م / د 2–10 م / د 2–10 م / د 2–10 م / د 2–10 م / د 2–10 م / د
نصف قطر الانحناء: 50 م 50 م 50 م 50 م - 50 م 50 م
متوسط الضغط على الأرض: 12,5 N/سم² 12,3 N/سم² 12,3 N/سم² 12,0 N/سم² 18,0 N/سم² - 17,1 N/سم² -
قطر المجرفة الدورانية: 17,0 م 17,3 م 17,3 م 17,0 م 17,3 م 21,6 م 21,6 م 21,6 م 21,6 م
عدد الشفرات: 10 10 10 10 18 18 18 18
حجم الفحم في الجرافة: 5,3 م³ 2,6 م³ 2,6 م³ 2,6 م³ 6,6 م³ - 6,6 م³ 6,6 م³
قدرة محرك الجرافة الدورانية: 2 x 525 ك.و. 2 x 750 ك.و. 3 x 630 ك.و. 3 x 570 ك.و. 4 x 630 ك.و. - 4 x 840 ك.و. 3 x 1680 ك.و.
تعمل حاليا في: الهند گارزڤايلر هامباخ هامباخ گارزڤايلر گارزڤايلر گارزڤايلر هامباخ گارزڤايلر هامباخ

التطبيقات

تعدين اللجنيت

نقل المواد

ترشيح الركام

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

المصنعون والأسواق

في الثقافة العامة

عجلة قادس.
