منشور نيكول Nicol prism هو أداة ضوئية تستخدم لتوليد شعاع من الضوء المستقطب .

اخترعه عام 1928 وليام نيكول. ويتكون من بلورة على شكل معين من الكالسيت، والتى يتم قطعها بدرجة ميل 68 درجة, ويتم فصلها بميل، وإعادة دمجها مرة أخرى بإستخدام بلسم كندا.

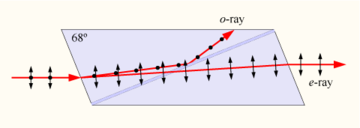

ويدخل الضوء الغير مستقطب من أجد نهايات البلورة وينقسم إلى شعاعين مستقطبين عن طريق الإنكسار المزدوج. أحد هذه الأشعة (الأصلى أو الشعاع-"o") يكون له معامل إنكسار no = 1.658 وعند طبقة المنشور ( معامل الإنكسار n = 1.55) يحدث له إنعكاس داخلي كلي عند الواجهة, وينعكس لجانب المنشور. ويعانى الشعاع الأخر ("الغير طبيعي" أو الشعاع-e) يكون له معامل إنكسار أقل (no = 1.486), لا ينعكس على الواجهة، ويخرج من النصف الثانى من المنشور كمتوى ضوء مستقطب.

ويستخدم منشور نيكول في مقياس الإستقطاب وأجهزة المجهر.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
