مقياس فرق الجهد

هذا المقال هو عن the electrical component. إذا كنت تريد the measuring instrument، انظر Potentiometer (measuring instrument).

Potentiometer

A typical single-turn potentiometer
النوع	Passive
الرمز الإلكتروني
(Europe) (US)

Construction of a wire-wound circular potentiometer. The resistive element (1) of the shown device is trapezoidal, giving a non-linear relationship between resistance and turn angle. The wiper (3) rotates with the axis (4), providing the changeable resistance between the wiper contact (6) and the fixed contacts (5) and (9). The vertical position of the axis is fixed in the body (2) with the ring (7) (below) and the bolt (8) (above).

مِقْيَاسُ فَرْقِ الجُهْدِ Potentiometer جهازٌ يقيس التَّيار الكهربائي والفولتية (فرق الجهد) والمقاومة بدقة. ويبيِّن تدنِّي الفولتية أو الاختلافات في الجهد الكهربائي بمقارنة قوة دافعة كهربائية غير معلومة بقوة معلومة. ويُستخدم لتقويم مقياس الفولت أو الأميتر (مقياس شدة التيار الكهربائي).

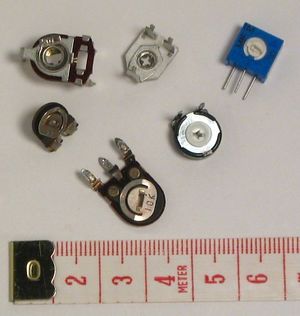

PCB mount trimmer potentiometers, or "trimpots", intended for infrequent adjustment.

وتستعمل مقياس الجهد الانزلاقي كثيرا في الأجهزة الكهربائية ، مثل مفتاح ضبط شدة الصوت في المذياع. ومن تلك الأجهزة ما يعمل كمبدل للحركة وتبديلها إلى إشارات كهربائية ، مثل الجويستيك عصا تحكم الألعاب في ألعاب الكمبيوتر.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 طريقة العمل

A high power wirewound potentiometer. Any potentiometer may be connected as a rheostat.

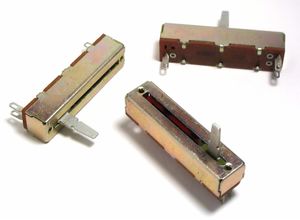

Linear potentiometers ("faders")

يمكن استخدام مقياس الجهد كمجزئ للجهد بغرض ضبط الجهد الخارج ، وهذا هو اعم استخدام له.

ويمكن حساب الجهد عبر المقاومة $R_{\mathrm {L} }$ بالمعادلة:

$V_{\mathrm {L} }={R_{2}R_{\mathrm {L} } \over R_{1}R_{\mathrm {L} }+R_{2}R_{\mathrm {L} }+R_{1}R_{2}}\cdot V_{s}.$

فإذا كانت $R_{\mathrm {L} }$ كبيرة بالمقارنة بالمقاومات الأخرى ، فيمكن حساب الجهد الخارج بالتقريب من المعادلة المبسطة :

$V_{\mathrm {L} }={R_{2} \over R_{1}+R_{2}}\cdot V_{s}.$

وعلى سبيل المثال ، نفرض أن :

$V_{\mathrm {S} }=10\ \mathrm {V}$, $R_{1}=1\ \mathrm {k\Omega }$, $R_{2}=2\ \mathrm {k\Omega }$, and $R_{\mathrm {L} }=100\ \mathrm {k\Omega } .$

وبما أن مقاومة الحمل كبيرة بالنسبة للمقاومتين الاخريين، يمكن كتابة الجهد الخارج بالتقريب $V_{\mathrm {L} }$

${2\ \mathrm {k\Omega } \over 1\ \mathrm {k\Omega } +2\ \mathrm {k\Omega } }\cdot 10\ \mathrm {V} ={2 \over 3}\cdot 10\ \mathrm {V} \approx 6.667\ \mathrm {V} .$

ويبلغ الجهد الخارج أقل قليلا بسبب عدم حسابنا لمقاومة الحمل $R_{\mathrm {L} }$ ، نحو :

≈ 6.623 V.

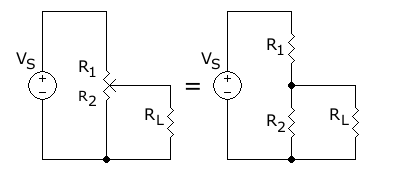

A potentiometer with a resistive load, showing equivalent fixed resistors for clarity.
