مخطط مودي

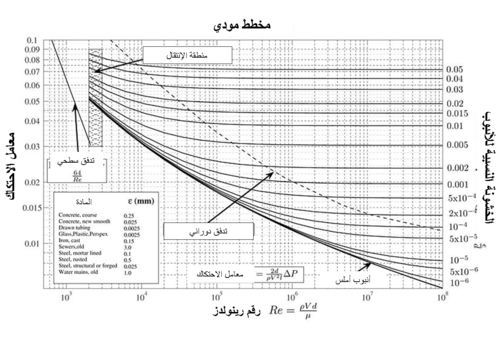

مخطط مودي يظهر معامل الاحتكاك مقابل رقم رينولدز للعديد من قيم الخشونة النسبية.

مخطط مودي هي عبارة عن رسم بياني بين رقم رينولدز و الخشونة النسبية لأي أنبوب ذي مقطع دائري يسري به مائع لتحديد معامل الاحتكاك (f) لهذا الأنبوب .

يمكن استخدامها لتحديد فرق الضغط المتولد داخل الأنبوب عن طريق معادلة دارسي-فايسباخ:

$h_{\mathrm{f}}=f\frac{l}{d}\frac{V^2}{2g}$

ومن الممكن تقييم انخفاض الضغط بالعلاقة:

$\mathrm{\Delta }P=\rho g{h}_{\mathrm{f}}$

أو بشكل مباشر من

$\mathrm{\Delta }P=\frac{\rho V^2}{2}\times \frac{fl}{d}$

حيث $\rho$ هي الكتلة الحجمية للسائل، و $V$ هي السرعة الوسطية في الأنبوب، $f$ هو معامل الاحتكاك والذي يؤخذ من مخطط مودي، $l$ هو طول الأنبوب و $d$ هو قطر الأنبوب.
