محرك ستيرلنگ

(تم التحويل من محرك الهواء الساخن)
Alpha type Stirling engine. The expansion cylinder (red) is maintained at a high temperature while the compression cylinder (blue) is cooled. The passage between the two cylinders contains the regenerator.

محرك ستيرلينگ يعرف أيضا بمحرك الهواء الساخن ، اخترعه روبرت ستيرلنگ عام 1816 بتحسينه من تصميمات سابقة واخرج أول براءة إختراع به.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

وصف وظيفي

المكونات الرئيسية

Cut-away diagram of a rhombic drive beta configuration Stirling engine design:
  • Pink – Hot cylinder wall
  • Dark grey – Cold cylinder wall (with coolant inlet and outlet pipes in yellow)
  • Dark green – Thermal insulation separating the two cylinder ends
  • Light green – Displacer piston
  • Dark blue – Power piston
  • Light blue – Linkage crank and flywheels
Not shown: Heat source and heat sinks. In this design the displacer piston is constructed without a purpose-built regenerator.

مصدر الحرارة

Point focus parabolic mirror with Stirling engine at its center and its solar tracker at Plataforma Solar de Almería (PSA) in Spain


الأشكال

محرك سترلنج طراز ألفا

عمل محرك سترلنج طراز ألفا

Alpha Stirling frame 12.png
1. Most of the working gas is in contact with the hot cylinder walls, it has been heated and expansion has pushed the cold piston to the bottom of its travel in the cylinder. The expansion continues in the cold cylinder, which is 90° behind the hot piston in its cycle, extracting more work from the hot gas.
Alpha Stirling frame 16.png
2. The gas is now at its maximum volume. The hot cylinder piston begins to move most of the gas into the cold cylinder, where it cools and the pressure drops.
Alpha Stirling frame 4.png
3. Almost all the gas is now in the cold cylinder and cooling continues. The cold piston, powered by flywheel momentum (or other piston pairs on the same shaft) compresses the remaining part of the gas.
Alpha Stirling frame 8.png
4. The gas reaches its minimum volume, and it will now expand in the hot cylinder where it will be heated once more, driving the hot piston in its power stroke.
Alpha Stirling.gif
The complete alpha type Stirling cycle


محرك سترلنج طراز بيتا

عمل محرك سترلنج طراز بيتا

Beta Stirling frame 12.png
1. Power piston (dark grey) has compressed the gas, the displacer piston (light grey) has moved so that most of the gas is adjacent to the hot heat exchanger.
Beta Stirling frame 16.png
2. The heated gas increases in pressure and pushes the power piston to the farthest limit of the power stroke.
Beta Stirling frame 4.png
3. The displacer piston now moves, shunting the gas to the cold end of the cylinder.
Beta Stirling frame 8.png
4. The cooled gas is now compressed by the flywheel momentum. This takes less energy, since when it is cooled its pressure dropped.
Stirling Animation.gif
The complete beta type Stirling cycle


سترلنگ گاما

محركات سترلنگ حرة المكبس

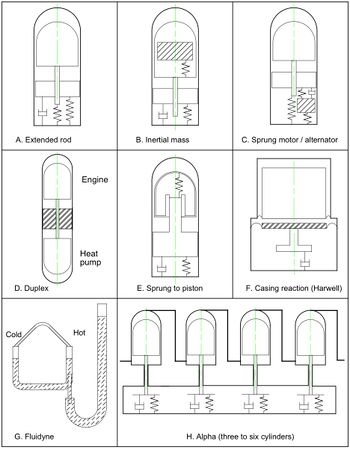

Various Free-Piston Stirling Configurations... F."free cylinder", G. Fluidyne, H. "double-acting" Stirling (typically 4 cylinders)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

تاريخ

Illustration to Robert Stirling's 1816 patent application of the air engine design which later came to be known as the Stirling Engine

أواخر القرن التاسع عشر

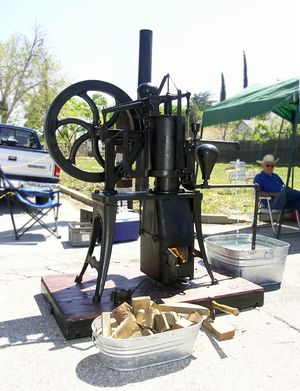

A typical late nineteenth/early twentieth century water pumping engine by the Rider-Ericsson Engine Company

إحياؤه في القرن العشرين

Philips MP1002CA Stirling generator of 1951


النظرية

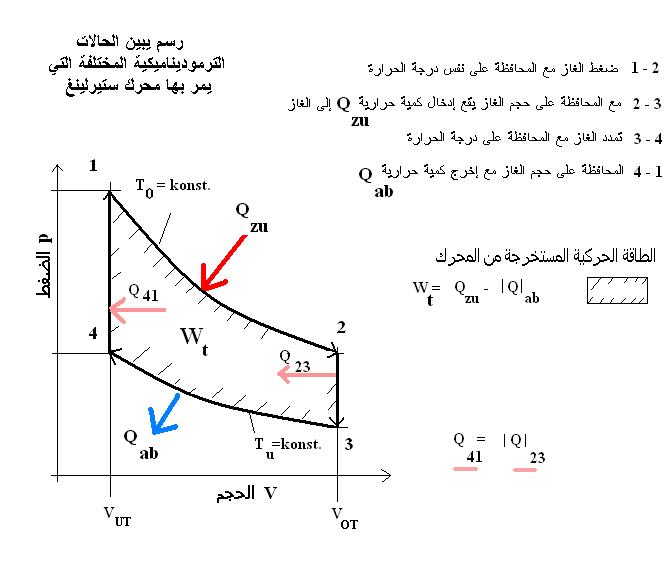

يمكن تفسير كيفية عمل محرك ستيرلينگ إستنادا إلى الترموديناميكا التي تصف عملية الستيرلينغ (Stirling Process) على النحو التالي:

  1. يقع ضغط الغاز مع المحافظة على نفس درجة الحرارة (isotherm) و في نفس الوقت هناك تبادل حراري مع المحيط حيث يتم إخراج كمية حرارية من النظام(هنا يجب الإنتباه إلى عدم الخلط بين مفهوم الحرارة temperature التي هي متغير حالي وما سميناه الكمية الحرارية التي هي متغير عملياتي أي لا يتمظهر إلا عند عملية التحول من حالة لأخرى)
  2. مع المحافظة على حجم الغاز يقع إدخال كمية حرارية إلى الغاز
  3. يقع تمدد الغاز مع المحافظة على درجة الحرارة و إضافة كمية حرارية للنظام
  4. المحافظة على حجم الغاز مع إخرج كمية حرارية

محرك ستيرلينغ.JPG


التطبيقات

A desktop alpha Stirling engine. The working fluid in this engine is air. The hot heat exchange is the glass cylinder on the right, and the cold heat exchanger is the finned cylinder on the top. This engine uses a small alcohol burner (bottom right) as a heat source

محركات السيارات

السيارات الكهربائية

محركات الطائرات

المحركات ذات الفرق الحراري المنخفض

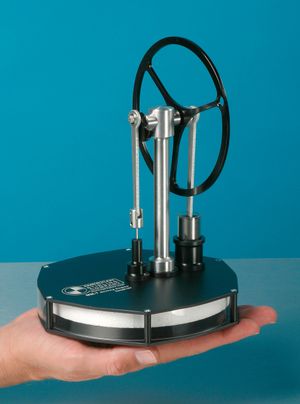

A low temperature difference Stirling Engine shown here running on the heat from a warm hand
