محرك

رسم بياني يوضح ازاحة المحرك الذي يعمل بالبنزين ويتكون هنا من أربعة اسطوانات
طريقة عمل المحرك البخاري الثلاثي: يدخل البخار ساخنا من اليسار ويخرج من اليمين بعد تحول حرارته في المحرك إلى طاقة حركة.
Disambig RTL.svg هذه المقالة عن المحرك. لرؤية صفحة توضيحية بمقالات ذات عناوين مشابهة، انظر محرك (توضيح).


المحرك Engine ، هو جهاز يقوم بتحويل أشكال الطاقة المتنوعة إلى طاقة حركة. من أشكال الطاقة المستخدمة الطاقة الحرارية(كما في محرك الاحتراق الداخلي) و الطاقة الكهربائية و الطاقة البخارية المستعملة في المحرك البخاري ، كما ساد استعمال المحركات النفاثة في الطيران . وفي الصواريخ المحركات الصاروخية.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

أنواع المحركات

من أشهر محركات الإحتراق:

و عادة ما نجد المحركات البخارية في ميدان تحريك الآلات و خاصة النقل كالسيارات والسفن. و توجد محركات أخرى لا تولد الحركة عن طريق إحراق الوقود مثل


طريقة عمل محركات الاحتراق الداخلى

طريقة عمل محرك الاحتراق الداخلى الرباعى الاشواط.

المحرك طرق عملة تتكون من اربع اشواط:

  1. الشوط الأول وهو(شوط سحب رذاذ الوقود)ويكون المكبس (piston) في وضع النزول لأسفل.
  2. الشوط الثانى وهو(شوط الضغط )ويكون المكبس في وضع الصعود لضغط مخلوطالهواء والوقود.
  3. الشوط الثالث وهو(شوط الإشعال )ويكون المكبس وضع النزول لأسفل.
  4. الشوط الرابع وهو(شوط طرد العادم )ويكون المكبس في وضع الصعود.

خطوات عمل المحرك الذي يعمل بالبنزين (وهو يختلف عن محرك الديزل):

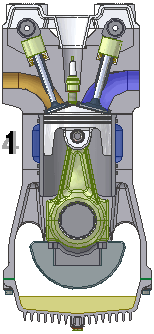

صورة متحركة تمثل 4 ضربات لمحرك إحتراق داخلي: 1- سحب رذاذ الوقود والهواء. 2- ضغط المخلوط . 3- إشعال . 4- إخراج العادم
  • شوط السحب؛يقوم المكبس (piston) بسحب المخلوط الذى يتكون من الهواء والبنزين.
  • شوط الضغط ؛يقوم المكبس بضغط المخلوط لأعلى لاقصى درجة.
  • شوط الإشعال ؛تقوم شمعة الشرر باشعال المخلوط ينتج عن ذلك انفجار المخلوط فيعمل على دفع المكبس لأسفل بقوة.
  • شوط الطرد ؛يقوم المكبس بطرد نواتج الاحتراق خارج الاسطوانة.

وتتكرر هذة العملية على التوالي بترتيب معين للاسطوانات بحسب عددالاسطوانات وشكل المحرك . ويبين الشكل طريقة عمل المحرك الرباعى الاشواط .

كفاءة محرك البنزين

يضع القانون الثاني للحرارة حدا أقصى لكفاءة الآلة الحرارية سواء كانت تعمل بالبنزين أو بالبخار . وحتي لو فرض أن الآله مثالية ولا تفقد حرارة بالاحتكاك فهي لا تستطيع تحويل كمية الحرارة المعطاة لها إلى شغل . والحدود المتحكمة في ذلك هي درجة الحرارة T1 المتولدة في المحرك ، ودرجة حرارة الوسط المحيط T2 للمحرك والذي يخرج فيه الغاز العادم . مع العلم أننا نعني هنا درجات الحرارة المطلقة أي المقاسة بالكلفن. وتعطينا معادلة كارنو العلاقة لآلة تعمل بين تلك الدرجتين كالآتي :

وهذا الحد يسمى كفاءة دورة كارنو وهي تعطي كفاءة آلة مثالية لا يحدث فيها أي فقد للحرارة أو احتكاك . ولا يمكن لأي آلة عملية تعدي ذلك الحد مهما كانت تركيبتها .

وبالمقارنة بمحرك السيارة يحرق البنزين في أسطوانة السيارة عند درجة حرارة T1=1089 كلفن وباعتبار درجة حرارة الجو T2=294 كلفن ، يمكننا حساب الحد الاقصى لكفاءة محرك البنزين ، وهو يعطى بالعلاقة الآتية :

ونظرا لظروف تشغيل آلة حقيقية يحدث فيها احتكاك وفقد لا خلاص منه للحرارة تكون كفاءة محرك البنزين إقل كثيرا عن كفاءة دورة كارنو . و تصل كفاءة محرك الاحتراق الداخلى بين 30 % و 35 % فقط .

اجزاء المحرك

يتكون محرك السيارة من عدة اجزاء رئيسية:

  1. الاسطوانة :تعد الاسطوانة الجزء الرئيسي للمحرك أو وعادة ما تحتوي محركات السيارات على اربعة اسطوانات أو ستة أو ثمانية وفي هذه الحالة يتم ترتيب الاسطوانات في المحرك بثلاثة أوضاع فإما تكون مرتبة على خط مستقيم أو ترتب في خطين متوازيين أو على شكل حرف V , لكل شكل مجموعة مزايا وعيوب تميزة عن غيرة من حيث تقليل ارتجاج المحرك و كفاءتة و سعرة .
  2. البوجيه :تقوم هذة القطعه بتوليد الشرارة الكهربية في لحظة انضغاط الخليط(الهواء و البانزين) لتحدث الاحتراق امافي محركات الديزل لا توجد هذه القطعة حيث يحترق الوقود نتيجة لارتفاع درجة حرارته .
  3. الصمامات :لكل اسطوانة صمامين واحد لادخال الوقود والهواء والثاني لاخراج ناتج الاحتراق وكلاهما يفتحا ويغلقا حسب الشوط ولكن في حالة شوط الانضغاط يغلقا تماما.
  4. المكبس :وهو قطعة من الصلب تتحرك للأعلى والأسفل داخل الاسطوانة.
  5. حلقات المكبس : توجد حلقات المكبس بين الجزء الخارجي للمكبس والجزء الداخلى للاسطوانة لتسمح بحركة المكبس دون السماح لتسرب خليط الوقود والهواء أو ناتج الاحتراق من التسرب كذلك تمنع من تسرب الزيت إلى داخل الاسطوانة. وعادة ما يحتاج المحرك إلى تغيير هذه الحلقات إذا لوحظ نقصان متكرر في معدل الزيت لانه يكون قد تسرب إلى داخل الاسطوانة
  6. غرفة الاحتراق : وهي المساحة التي يحدث فيها الانضغاط والاحتراق وكما لاحظنا فهي تتغير بين قيمة صغرى (عند الانضغاط) وقيمة عظمى (عند سحب الخليط).
  7. عمود التوصيل :وهو العمود الذي يوصل المكبس مع عمود ناقل الحركة والذي يجعله يدور في حركة دائرية
  8. عمود ناقل الحركة : وهو الذي يعمل على تحريك المكبس للأعلى وللأسفل.
  9. وعاء الزيت : وهو وعاء يحتفظ بالزيت ليغمر عمود ناقل الحركة.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
