.المفتاح الكهربائي يتحكم في سريان التيار الكهربائي في دائرة كهربائية. ويبين الرسم مفتاحًا للضوء في وضع الإقفال. وبإدارة المفتاح إلى جهة الفتح يتم الاتصال بين الفلزين (اللون الأزرق أعلاه) وهكذا يسري التيار خلال الدائرة الكهربائية.
Electrical switches. Top, left to right: circuit breaker, mercury switch, wafer switch, DIP switch, surface mount switch, reed switch. Bottom, left to right: wall switch (U.S. style), miniature toggle switch, in‑line switch, push-button switch, rocker switch, microswitch.

في الهندسة الكهربائية، المقلاد أو المفتاح الكهربائي switch، هو مكون كهربائي يقطع بواسطته التيار عن الدائرة الكهربائية، أو يقوم بتحويل التيار إلى دائرة أخرى.[1][2]

أكثر أنواع المقاليد شيوعاً هو مفتاح القلاب السريع الفعل المستخدم في تشغيل المصابيح الكهربائية وفصلها. وتقوم يد عازلة في مثل هذا المفتاح بتشغيل آلية توصل أو تفصل الدائرة. فعندما يكون المفتاح في وضع التشغيل فإنه يوصل ملامسات فلزية تسمح بمرور التيار في الدائرة. وعند وضع الفصل يباعد المفتاح بين الملامسات فيقف بذلك سريان التيار.[3]

يمكن تصنيف المفاتيح الكهربائية حسب طريقة ترتيب الملامسات. ويتحكم أبسط الأنواع وهو أحادي القطب، أحادي التحويل في واحد فقط من مسارات التيار، بينما يتحكم المفتاح ثنائي القطب، أحادي التحويل في مساري التيار من خلال مجموعتين من الملامسات يتم تشغيلهما بوساطة يد واحدة. وهكذا يمكن التحكم في سريان التيار في دائرتين في وقت واحد. ويسمح زوج من المفاتيح أحادية القطب، ثنائية التحويل، بإضاءة أو إطفاء مصباح من أحد موقعين، حيث يقوم كل مفتاح بتحريك ملامس إلى الأمام والخلف بين سلكين. ويسري التيار عندما تتصل ملامسات كل من المفتاحين بنفس السلك. ويسبب تغيير وضع أي من المفتاحين فصل الدائرة وذلك بتحريك أحد الملامسات إلى السلك الآخر.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التوصيل

A toggle switch in the "on" position.


مصطلحات التوصيل

Triple-pole single-throw (TPST or 3PST) knife switch used to short the windings of a 3‑phase wind turbine for braking purposes. Here the switch is shown in the open position.

المواصفات والاختصارات اامتداد

الاختصار
British
mains
wiring
name
American
electrical
wiring
name
الوصف الرمز
SPST Single pole, single throw One-way Two-way A simple on-off switch: The two terminals are either connected together or disconnected from each other. An example is a light switch. SPST-Switch.svg
SPDT Single pole, double throw Two-way Three-way A simple changeover switch: C (COM, Common) is connected to L1 or to L2. SPDT-Switch.svg
SPCO
SPTT, c.o.
Single pole changeover
or
Single pole, centre off or
Single Pole, Triple Throw
    Similar to SPDT. Some suppliers use SPCO/SPTT for switches with a stable off position in the centre and SPDT for those without.[بحاجة لمصدر]
DPST Double pole, single throw Double pole Double pole Equivalent to two SPST switches controlled by a single mechanism DPST-symbol.svg
DPDT Double pole, double throw Equivalent to two SPDT switches controlled by a single mechanism. DPDT-symbol.svg
DPCO Double pole changeover
or Double pole, centre off
    Equivalent to DPDT. Some suppliers use DPCO for switches with a stable off position in the centre and DPDT for those without.
    Intermediate switch Four-way switch DPDT switch internally wired for polarity-reversal applications: only four rather than six wires are brought outside the switch housing. Crossover-switch-symbol.svg

Switches with larger numbers of poles or throws can be described by replacing the "S" or "D" with a number (e.g. 3PST, 4PST, etc.) or in some cases the letter "T" (for "triple") or "Q" (for "quadruple"). In the rest of this article the terms SPST, SPDT and intermediate will be used to avoid the ambiguity.

Contact bounce

Snapshot of switch bounce on an oscilloscope. The switch bounces between on and off several times before settling.


Arcs and quenching

قطع الطاقة

الأحمال الحثية

الأحمال التوهجية

التيار الرطب

المشغل الميكانيكي

Biased switches

المقلاد الدوار

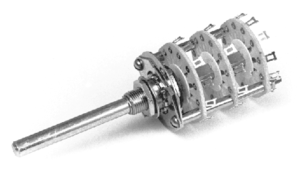

A three-deck stacked rotary switch. Any number of switching elements may be stacked in this manner, by using a longer shaft and additional spacing standoffs between each switching element.


Toggle switch

Large toggle switch, depicted in circuit "open" position, electrical contacts to left; background is 1/4" square graph paper
Bank of toggle switches on a Data General Nova minicomputer front panel.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

أنواع خاصة

Opened float switch of a dirty water pump


Mercury tilt switch


Knife switch

Footswitch

Reversing switch

مقلاد الاضاءة

خطأ في إنشاء صورة مصغرة: الملف مفقود
Three push button switches (Tactile Switches). Major scale is inches.

المقاليد الكهربائية

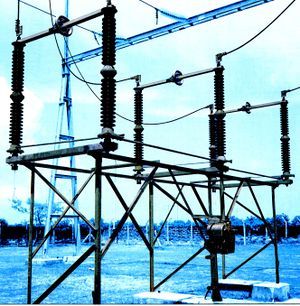

A high-voltage disconnect switch used in an electrical substation. Such switches are used mostly to isolate circuits, and usually cannot break load current. High-voltage switches are available for the highest transmission voltages, up to 1 million volts. This switch is gang-operated so that all three phases are interrupted at the same time.
