C band (IEEE)

أرقام حزم الراديو حسب ITU

4 5 6 7 8 9 10 11 12

رموز حزم الراديو حسب ITU

VLF LF MF HF VHF UHF SHF EHF

NATO Radio bands

A B C D E F G H I J K L M

حـِزم الرادار حسب IEEE

HF VHF UHF L S C X Ku K Ka V W

edit

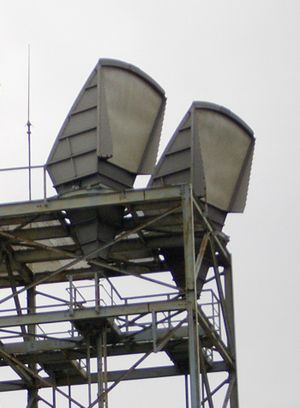

C-band horn antennas of this type became widespread in the United States in the 1950s for terrestrial microwave relay networks.

'C band' 'هو تسمية من قبل معهد مهندسي الكهرباء والإلكترونيات (IEEE) لجزء من الطيف الكهرومغناطيسي في نطاق الأمواج الميكروية من الترددات التي تتراوح من 4.0 إلى 8.0 جيجاهيرتز (جيجاهرتز) (GHz);[1] ومع ذلك ، فإن هذا التعريف هو الذي يستخدمه مستخدمو و مصنعو الرادار ، وليس بالضرورة بواسطة مستخدمي اتصالات راديوالأمواج الميكروية. يستخدم النطاق C (من 4 إلى 8 GHz) للعديد من اتصالات الأقمار الصناعية ، وبعض أجهزة Wi-Fi ، وبعض الهواتف اللاسلكية وكذلك بعض أنظمة المراقبة و أنظمة رادار الطقس.

كان نطاق الاتصالات C هو أول نطاق تردد مخصص للاتصالات التجارية عبر الأقمار الصناعية. تم استخدام نفس الترددات بشكل مسبق لسلاسل أمواج مثل إبدال إرسال الأمواج الميكروية Microwave radio relay . تستخدم جميع أقمار الاتصالات في النطاق C تقريبًا نطاق الترددات من 3.7 إلى 4.2 جيجا هرتز من أجل downlinks ، ونطاق الترددات من 5.925 إلى 6.425 GHz من أجل uplinks. لاحظ أنه باستخدام النطاق من 3.7 إلى 4.0 جيجاهيرتز ، يتداخل نطاق C هذا إلى حد ما في IEEE نطاق S للرادارات. عادةً ما يكون 24 راديو لأقمار الاتصالات في حزمة C وهي مرسلات مستجيبات متباعدة على بعد 20 ميجاهرتز ، ولكن مع أجهزة الإرسال والاستقبال المجاورة على عكس الاستقطاب.[2] في هذا التكوين ، تكون المستجيبات على نفس الاستقطاب 'دائمًا على بعد 40 MHz. من هذه MHz 40 ، يستخدم كل مرسل مستجيب حوالي MHz 36. (4.0 ميغاهيرتز غير المستخدمة بين أزواج أجهزة الإرسال والاستقبال بمثابة "مجموعات حماية" لحالة العيوب المحتملة في إلكترونيات الأمواج الميكروية . يتمثل أحد استخدامات النطاق C في الاتصال عبر الأقمار الصناعية ، سواء بالنسبة لشبكات محطات التلفزيون الفضائية بدوام كامل أو موجزات الأقمار الصناعية الخام ، على الرغم من وجود الاشتراك. يتناقض هذا الاستخدام مع القمر الصناعي للبث المباشر ، وهو نظام مغلق تمامًا يستخدم لتقديم برامج الاشتراك لأطباق الأقمار الصناعية الصغيرة المرتبطة بأجهزة استقبال خاصة.

يرتبط جزء الاتصالات الفضائية من النطاق C ارتباطًا كبيرًا بأنظمة استقبال الأقمار الصناعية استقبال التلفزيون فقط ، والتي يطلق عليها عادة أنظمة "الطبق أو الصحن الكبير" ، نظرًا لأن هوائيات الاستقبال الصغيرة ليست مثالية لأنظمة النطاق C. تتراوح أحجام الهوائي النموذجية في الأنظمة المؤهلة للنطاق C من 7.5 إلى 12 قدمًا (من 2.5 إلى 3.5 متر) على أطباق الأقمار الصناعية للمستهلكين ، على الرغم من إمكانية استخدام الأحجام الكبيرة أيضًا. بالنسبة للاتصالات الفضائية ، تعمل ترددات الموجات الصغرية في النطاق C بشكل أفضل في ظل الظروف الجوية السيئة مقارنةً بـ K u band (11.2 GHz إلى GHz 14.5) ، وهي ترددات الأمواج الميكروية المستخدمة من قِبل أقمار الاتصالات الاصطناعية. يشتمل النطاق C أيضًا على 5.8 جيجا هرتز ISM band بين 5.725 - 5.875 جيجاهرتز ، والذي يستخدم لتطبيقات التدفئة الطبية والصناعية والعديد من أنظمة اتصالات الأمواج الميكروية قصيرة المدى غير المرخصة ، الهاتف اللاسلكي ، أنظمة مراقبة الطفل ، أنظمة دخول بدون مفتاح للمركبات. تُستخدم ترددات النطاق C من النطاق 5.4 جيجاهرتز 5.15 إلى 5.35 جيجاهرتز أو 5.47 إلى 5.725 جيجاهرتز أو 5.725 إلى 5.875 جيجاهيرتز ، اعتمادًا على موقع المنطقة في الكرة الأرضية من أجل شبكات الكمبيوتر اللاسلكية IEEE 802.11a Wi -FI .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

تحالف C-Band

استجابةً لإشعار يقترح وضع القواعد في يوليو 2018 من الولايات المتحدة لجنة الاتصالات الفيدرالية (FCC) لإتاحة الطيف من 3.7 إلى 4.2 جيجاهرتز للجيل التالي من خدمات النطاق العريض الثابتة والمتنقلة الأرضية ,[3] في سبتمبر 2018 تم إنشاء تحالف C-Band (CBA) من قِبل مشغلي الأقمار الصناعية الأربعة ، Intelsat ، SES ، Eutelsat و Telesat التي توفر غالبية خدمات الأقمار الصناعية C-band في الولايات المتحدة ، بما في ذلك توزيع وسائل الإعلام التي تصل إلى 100 مليون أسرة أمريكية. إن اقتراح الكونسورتيوم إلى لجنة الاتصالات الفيدرالية (FCC) هو العمل كميسر لمسح وإعادة تعيين جزء 200 MHz من طيف النطاق C لتسريع نشر خدمات الجيل التالي 5G مع حماية المستخدمين الحاليين وتوزيع المحتوى و شبكات البيانات الخاصة بهم في الولايات المتحدة من التداخل المحتمل.[4][5]


الاختلافات في مدى التردد حسب المنطقة الجغرافية

تمت الموافقة على اختلافات طفيفة في تخصيصات ترددات النطاق C لاستخدامها في أنحاء مختلفة من العالم ، اعتمادًا على مواقعها في المناطق الراديوية الاتحاد الدولي للاتصالات الثلاث. لاحظ أن منطقة واحدة تشمل كل من أوروبا و إفريقيا ، بالإضافة إلى كل روسيا ؛ تشمل الثانية كل الأمريكتين ، وتشمل المنطقة الثالثة كل آسيا خارج روسيا ، بالإضافة إلى أستراليا و نيوزيلندا. هذه المنطقة الأخيرة هي الأكثر اكتظاظًا بالسكان ، لأنها تشمل الصين و الهند و باكستان و اليابان و جنوب شرق آسيا.

اختلافات C-Band حول العالم
الحزمة تردد الإرسال
(GHz)
تردد الاستقبال
(GHz)
حزمة C القياسية 5.850–6.425 3.625–4.200
حزمة C الموسعة بشكل أكبر 6.425–6.725 3.400–3.625
INSAT / ITU Appendix 30B 6.725–7.025 4.500–4.800
حزمة C التابعة لروسيا 5.975–6.475 3.650–4.150
LMI C Band 5.7250–6.025 3.700–4.000

البث الغير احترافي خاص للهواة

تسمح قوانين الراديو الخاصة بـ الاتحاد الدولي للاتصالات راديو الهواة amateur radio بالعمليات في مدى الترددات 5.650 إلى 5.925 جيجاهرتز ، و الفضائيات التابعة لراديو الهواة فيُسمح بالعمليات في النطاقات من 5،3030 إلى 5.850 جيجاهرتز للوصلات الدنيا ومن 5.650 إلى 5.670 جيجاهرتز للوصلات العليا . يُعرف هذا باسم النطاق 5 سم من قبل الهواة والنطاق C ب AMSAT.

مسرعات حركة الجسيمات

قد يتم تشغيل مسرعات الجسيمات بواسطة مصادر التردد اللاسلكي ل C-band. ثم يتم توحيد الترددات عند 5.996 جيجاهرتز في (أوروبا) أو 5.712 جيجاهرتز في (الولايات المتحدة),[6] وهو التوافقي الثاني لـ نطاق S.

المراجع

  1. ^ Peebles, Peyton Z., Jr, (1998), Radar Principles, John Wiley and Sons, Inc., p 20
  2. ^ "North & South America - LyngSat". www.lyngsat.com. Archived from the original on 30 September 2017. Retrieved 30 April 2018.
  3. ^ "FCC PROPOSES EXPANDING FLEXIBLE USE OF MID-BAND SPECTRUM" (PDF) (Press release). FCC. July 12, 2018. Retrieved November 2, 2018.
  4. ^ "Intelsat, SES, Eutelsat and Telesat Establish the C-Band Alliance (CBA), a Consortium to Facilitate Clearing of U.S. Mid-band Spectrum for 5G While Protecting U.S. Content Distribution and Data Networks" (Press release). SES. September 27, 2018. Retrieved November 2, 2018.
  5. ^ C-Band Alliance. Accessed November 2, 2018
  6. ^ "Archived copy" (PDF). Archived (PDF) from the original on 2016-09-17. Retrieved 2016-10-11.{{cite web}}: CS1 maint: archived copy as title (link)
