مدرعة الشبل

مدرعات الشبل

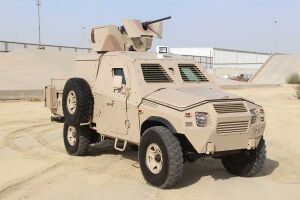

مدرعة الشبل 2
النوع مدرعة خفيفة
مكان الصنع السعودية
تاريخ الخدمة
في الخدمة 2002-الحاضر

used_by=الجيش السعودي، الجيش اليمني، قوات درع الجزيرة، الجيش البحريني، وغيرها

الحروب مكافحة الأرهاب، حرب الخوبة، حرب اليمن والحوثيين، قمع فوضى ايران في البحرين، الحرب الأهلية اليمنية
تاريخ الانتاج
المصمم مركز الامير سلطان للابحاث الدفاعية
صُمم 1997
المُصنع المؤسسة العامة للصناعات الحربية
Unit cost 245 الف
صنعت 2001- حتى الأن
عدد المصنوعات 21654
التنويعات طرازات عديدة
المواصفات
الوزن 2طن-4.5طن

الشبل ، هي عائلة مدرعات سعودية خفيفة ذات دفع رباعي. يبلغ وزنها 2طن الى 4 طن حسب التجهيز تتميز بهيكل مدرع من الفولاذ الصلب يتميز بتصميم يوفر الحماية من كل الجهات من الأسلحة الخفيفة من عيار 7.62 ملم مع زجاج مدرع. ومزودة بعجلات مقاومة للرصاص. ويمكنها ان تحقق سرعة قصوى تصل إلى 120 كيلو متر في الساعة. كما ألحق بسقف العربة حلقة علوية يمكن إضافة أسلحة متعددة عليها. وهي مزودة بأجهزة مطورة للاتصالات والملاحة ومزودة بمناظير رؤية ليلية.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

الحماية الأساسية

هيكل مدرع مصنوع من الفولاذ عالي الصلابة ومصمم بطريقة فنية بحيث يوفر حماية من جميع الجوانب ضد الأسلحة الخفيفة عيار (7,62 ملم). مع زجاج مدرع يوفر مستوى الحماية نفسه.

• حلقة منصب مع منصب لأسلحة متعددة (7,62 ملم، 12,7 ملم، 40 ـ ملم).

• فتحات رماية في الجوانب والخلف.


الخصائص القياسية

منصة تويوتا لاند كروزر 79 معدلة سعوديا للتحمل الاوزان الاضافية او منصة لاندروفر

نظارات مضادة للرصاص

تشغيل الإطارات المسطحة

أجهزة أتصالات من كاكست ذكية ومحمية

سعة الجلوس - 8 (2+6)

منافذ إطلاق النار - 10

البرج - يدور مع منافذ إطلاق النار

مستوى الحماية - B7

ميزات إضافية

طفايات الحريق ذاتية

ضوء البحث على البرج

مصابيح الضباب على المصد الأمامي

مكيف الهواء (أمامي وخلفي)

سقف فتحة الحمولة / إطلاق النار

مجموعة الأدوات القياسية

معلومات

الطاقم 4-3 أفراد
الوزن الكلي 3650 كيلو غرام
وزن التحميل 600 كيلو غرام
السرعة القصوى 120 كلم / ساعة
قوة المحرك 221 حصان
نسبة القوة إلى الوزن 61 حصان/ طن
عزم المحرك 387 نيوتن متر
العجلات مزودة بمادة مقاومة للرصاص

الأبعاد

الطول 3904 مم
العرض 1760 مم
الارتفاع بمنصب/بدون 1860/2510 مم
المسافة بين المحاور 2310 مم
الخلوص الأرضي 328 مم

تعتمد مدرعات الشبل على عدة منصات اساسية

تايوتا كروزر 79 شبل 2 طن

لندروفرر شبل 2 طن

قيد التطوير منصة سابك sam12 شبل 4 طن

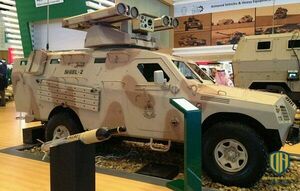

مدرعة الشبل2 c1 صائدة دبابات

قيد التطوير منصة سابك 900 مطورة لتحمل وزن 6 طن لمدرعات الشبل 3 كشروع قيد التطوير بنظام الفريولات بمساعدات هوائية ونظام هدروليكي

حماية الأضافية

• قاذف قنابل دخانية. • أجهزة اتصال من شركة تقنية ، أجهزة ملاحة من شركة سامي ، أجهزة رؤية. • رفع مستوى الحماية.

هيكل المدرعة

الهيكل مصنوع من الفولاذ عالي القساوة بحيث يوفر حماية ضد الأسلحة الخفيفة(7,62 مم) في جميع الاتجاهات، كما صمم بطريقة انسيابية وبزوايا لزيادة مستوى الحماية.

الأبواب

شبل2 1Apعربة دوريات مدرعة

العربة مزودة بأبواب في الجانبين والخلف إضافة إلى فتحة البرج في أعلى العربة جميعها مزودة بنظام قفل محكم.

حلقة المنصب

زودت العربة بحلقة منصب تدور360 درجة، والمنصب قابل لتركيب أسلحه متعددة 7,62 ملم 12,7 ملم، ام كي19-40 ملم، مع حماية للرامي.

الزجاج

العربة مزودة بزجاج مدرع في الأمام والجانبين يوفر نفس مستوى الحماية الذي يوفره الدرع .

الحماية السفلية

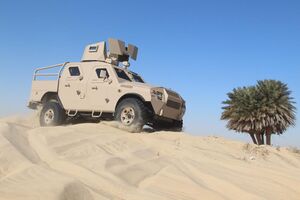

شبل2 2Ap مهام خاصة

تمت حماية خزان الوقود ضد نيران الأسلحة الرشاشة الخفيفة والقنابل اليدوية. كما يبدو في الصورة الأنوار التكتيكية

غرفة المحرك

صممت غرفة المحرك والغطاء الخاص بها بحيث يمكن الوصول بسهولة للأجزاء التي تتطلب صيانة دورية، كما روعي في التصميم زيادة فتحات التهوية لضمان تبريد المحرك.

منصة الرامي

زودت العربة بمنصة ذات ارتفاعات متعددة لتمكين الرامي من الحصول على الوضع المناسب أثناء الرماية.

برج مزود بصواريخ مضادة لدروع

الإتصالات وجهاز الملاحة والكهرباء

شبل2 3Ap

تم تزويد العربة بجهاز اتصالات وجهاز تحديد المواقع GPS، إضافة إلى الكهرباء24 فولت.

المحركات

  • محرك 6v بانزين بقوة 228 حصان بناقل حركة 6 سرعات
  • محرك 8v ديزل تيربو بقوة 196 حصان بناقل حركة 6 سرعات
  • محرك سعودي موتورز 6v بانزين بقوة 167 حصان بناقل حركة 5 سرعات (توقف الانتاج المحرك بسبب ضعف القدرة)
  • محرك سعودي بقوة 3,3 6سلندر بقوة 177 حصان بناقل حركة 5 سرعات

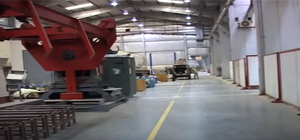

  • خط انتاج الشبل2 في الرياض


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

طرازات الشبل الاكثر استخداما

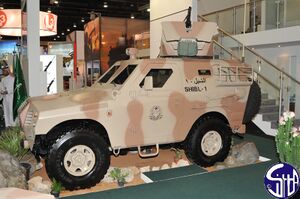

الشبل1 عربة حماية منشأت

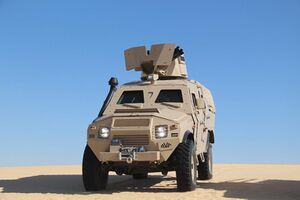

الشبل1 a1 الاسقاط الجوي

الشبل1 a2 عربة مهام لوجيستية

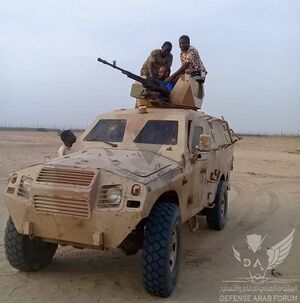

مدرعة الشبل 2 اي1 لدى الجيش اليمني خلال الحرب الاهلية عام 2014

الشبل1 a3 مرافقة الاليات ذات الاهمية

........

الشبل2 ناقلة جنود

الشبل2/a1 مهام خاصة

الشبل2/a2 مدرعة قتال

الشبل2/a3 مكافحة الارهاب

الشبل2/a4 الاتصالات

الشبل2/c1صائدة دبابات

شبل2 1Ap مهام خاصة للاستطلاع

شبل2 2Ap القوات الخاصة

مدرعة الشبل 2 اي1 لدى المقاومة الشعبية اليمنية خلال تحرير مدينة عدن من الحوثيين عام 2015

شبل2 3Ap الدوريات الحدودية


المستخدمون

  • السعودية
  • تركمانستان
  • اليمن
  • البحرين
  • الاردن
  • السودان
  • باكستان
  • الكويت
  • قوات درع الجزيرة
  • التحالف العربي
  • الشبل1
    السودان

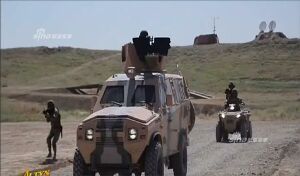

  • مدرعة الشبل 2اي2 في خدمة الجيش تركمانستاني
    مدرعة الشبل 2 لدى الجيش السعودي اللواء العاشر خلال الحرب السعودية اليمنية ضد الحوثيين وايران عام 2009
    مدرعة الشبل2 اي1 لدى الجيش السوداني


....................................................................
