ملف:Draw Facade pattern in PlantUML.png


وصف قصير

Description

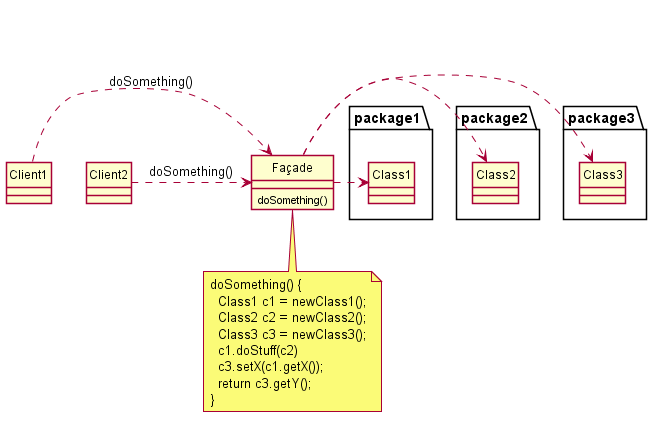

English: Draw Facade pattern in PlantUML.
Date 2018-06-16
Source Own work
Author Maruino

PlantUML code:

skinparam style strictuml
class Façade {
 doSomething()
}
Façade .> package1.Class1
Façade .> package2.Class2
Façade .> package3.Class3
Client1 .> Façade : doSomething()
Client2 .> Façade : doSomething()
note as N2
doSomething() {
  Class1 c1 = newClass1();
  Class2 c2 = newClass2();
  Class3 c3 = newClass3();
  c1.doStuff(c2)
  c3.setX(c1.getX());
  return c3.getY();
}
end note
Façade .. N2

ترخيص


I, the copyright holder of this work, hereby publish it under the following license:
