الرنين المغناطيسي النووي

(تم التحويل من الرنين المغناطيسي)
أول مطياف ر.م.ن. في العالم بتردد 1 GHz (1000 MHz, 23.5 ت) تم تركيبه في ‘Centre de RMN à Très Hauts Champs’ الجديد في ليون، فرنسا في أغسطس 2009

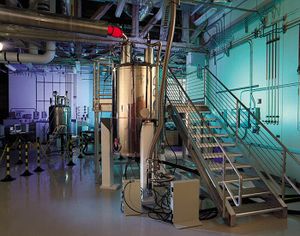

مطياف ر.م.ن. ذو المجال المغناطيسي العالي (800 MHz, 18.8 ت) في المعمل الوطني الشمالي الغربي الپاسيفيكي.

الرنين المغناطيسي النووي Nuclear magnetic resonance أو اختصارا (إن.إم.آر NMR) هي إحدى الظواهر الفيزيائية التي تعتمد على الخواص المغناطيسية الميكانيكية الكمومية لنواة الذرة. الرنين النووي المغناطيسي أيضا يستخدم للدلالة على مجموعة منهجيات وتقنيات علمية تستخدم هذه الظاهرة لدراسة الجزيئات من بنية وتشكيل فراغي.

تعتد الظاهرة أساسا على ان جميع النوى الذرية التي تملك عددا فرديا من البروتونات أو النيوترونات يكون لها عزم مغناطيسي أصلي داخلي وعزم زاوي. أكثر النوى التي تستخدم في هذه التقنيات هي هيدروجين-1 أكثر نظائر الهيدروجين توافراً في الطبيعة إضافة إلى الكربون-13 نظير الكربون الطبيعي. نظائر عناصر أخرى يمكن أن تستخدم لكن استخداماتها تبقى أقل.

كل النويات الثابتة التى تحوى عددا فرديا من البروتونات و/أو من النيوترونات (أنظر نظير) تمتلك عنصر مغناطيسي داخلى والزخم الزاوي، وبكلمات أخرى دوران spin غير صفري، بينما نيوكليد بأرقام زوجية لكلاهما ولهم دوران صفرا. نويات دراستها هي الأكثر شيوعا [[هيدروجين-1|1خطأ في Template:SymbolForElement: عنصر غير معروف هيدروجين]] (والرنين المغناطيسي النووي الأكثر حساسية النظائر بعد المواد المشعة [[هيدروجين-3|3خطأ في Template:SymbolForElement: عنصر غير معروف هيدروجين]]) و [[كربون-13|13خطأ في Template:SymbolForElement: عنصر غير معروف كربون]], على الرغم أن هذه من نويات النظائر وعناصر أخرى مثل ( [[هيدروجين-2|2خطأ في Template:SymbolForElement: عنصر غير معروف هيدروجين]], [[بورون-10|10خطأ في Template:SymbolForElement: عنصر غير معروف بورون]], [[بورون-11|11خطأ في Template:SymbolForElement: عنصر غير معروف بورون]], [[نيتروجين-14|14خطأ في Template:SymbolForElement: عنصر غير معروف نيتروجين]], [[نيتروجين-15|15خطأ في Template:SymbolForElement: عنصر غير معروف نيتروجين]], [[أكسجين-17|17خطأ في Template:SymbolForElement: عنصر غير معروف أكسجين]], 19F, 23Na، 29Si, 31P, 35Cl، 113Cd, 129Xe, 195Pt) وقد درست من قبل مطياف الرنين المغناطيسي النووي العالى الميدان بالإضافة .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التاريخ

الإكتشاف

الرنين المغناطيسي النووي تم وصفها لأول مرة وقياسها في الحزم الجزيئية من قبل إيزيدور رابي في عام 1938.[1] بعد ثماني سنوات ، في عام 1946 ، فيلكس بلوخ و إدوارد ميلز پورسل قاما بتركيز التقنية لاستخدامها في السوائل والمواد الصلبة, ولقد إقتسما جائزة نوبل في الفيزياء عام 1952.[2]

پورسل قد عمل على تطوير تطبيقات الرادار خلال الحرب العالمية الثانية في معهد ماساتشوستس للتكنولوجيا معمل الإشعاع. وكان برنامج عمله خلال هذا المشروع على انتاج وكشف طاقة الترددات اللاسلكية ، وعلى استيعاب مثل هذه المسألة عن طريق طاقة الترددات اللاسلكية ، وسبق له قبل ذلك اكتشاف الرنين المغناطيسي النووي .

لاحظوا أن النويات المغناطيسية، مثل 1H و [[phosphorus-31|31خطأ في Template:SymbolForElement: عنصر غير معروف Phosphorus]]، يمكن أن تمتص طاقة الترددات اللاسلكية عند وضعه في مجال مغناطيسي وجود قوة محددة لهوية النويات. عندما يحدث هذا الاستيعاب ، فإن النواة توصف بأنها »في« صدى. تختلف الأنوية الذرية في غضون جزيء يتردد صداه في مختلف ترددات (الراديو) لنفس قوة الحقل المغناطيسي. مراقبة مثل هذه الترددات المغناطيسية صدى الأنوية المتواجدة في جزيء يتيح لأي مستخدم مدرب على اكتشاف المعلومات الأساسية والكيماوية والهيكلية حول الجزيء.

تطوير الرنين المغناطيسي النووي كأسلوب للكيمياء التحليلية و الكيمياء الحيوية يوازي تطور التكنولوجيا الكهرومغناطيسية وتقديمها للاستخدام المدني.

مطيافية NMR

900MHz, 21.2 T NMR Magnet at HWB-NMR, Birmingham, UK

النظائر

يمكن أن نستخدم العديد من العناصر الكيميائية في تحليل الرنين المغناطيسي النووي.[3]

النويات شائعة الإستعمال:

التطبيقات

الطب

استخدام الرنين المغناطيسي النووي المعروفة لعامة الناس هو التصوير بالرنين المغناطيسي لأغراض التشخيص الطبي والمجهر ذى الرنين المغناطيسي في مواقع البحث ، ولكن ، كما أنها تستخدم على نطاق واسع في الدراسات الكيميائية ، وخصوصا في مثل مطياف الرنين المغناطيسي النووي كما في بروتون الرنين المغناطيسي النووي ،الكربون-13 إن إم آر, ديوتيريوم إن إم آر و فوسفور-31 إن إم آر . استخدام الرنين المغناطيسي النووي المعروفة لعامة الناس هو البيوكيميائيةالمغناطيسية يمكن أيضا أن تكون المعلومات التي تم الحصول عليها من الأنسجة الحية (على سبيل المثال الإنسان الدماغ الأورام) مع تقنية تعرف باسم إن فيفو مطياف الرنين المغناطيسي أو تحول كيميائي مجهر الرنين المغناطيسي النووي .

هذه الدراسات ممكنة لأن الأنوية محاطة بمدارات إليكترونية ، التي هي أيضا الجسيمات التى تدور وهى المشحونة مثل مغناطيس ، وهكذا ، ستكون جزئيا درعا للنوية. كمية التدريع تعتمد على البيئة المحلية بالضبط., هما نواة الهيدروجين يمكن أن تتفاعل عن طريق عملية تعرف باسم الإقتران تدوير تدوير ، إذا كانوا في نفس الجزيء ، والتي سوف تقسم خطوط الأطياف بطريقة معترف بها.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

صناع أجهزة ر.م.ن.

صناع آلات الرنين المغناطيسي النووي الرئيسية يشملون . أوكسفورد للأدوات , بروكيرللأدوات, سبنلوك, العامةالكهربائية, JEOL, Kimble Chase, فيليبس, سيمينز أ ج, مؤسسة ڤاريان و سبنكور للتقنيات

انظر أيضاً

الهامش

  1. ^ I.I. Rabi, J.R. Zacharias, S. Millman, P. Kusch (1938). "A New Method of Measuring Nuclear Magnetic Moment". Physical Review. 53: 318. doi:10.1103/PhysRev.53.318.CS1 maint: Multiple names: authors list (link)
  2. ^ Filler, Aaron (2009). "The History, Development and Impact of Computed Imaging in Neurological Diagnosis and Neurosurgery: CT, MRI, and DTI". Nature Precedings. doi:10.1038/npre.2009.3267.5.
  3. ^ Multinuclear NMR

المصادر

  • G.E Martin, A.S. Zekter (1988). Two-Dimensional NMR Methods for Establishing Molecular Connectivity. New York: VCH Publishers. p. 59.
  • J.W. Akitt, B.E. Mann (2000). NMR and Chemistry. Cheltenham, UK: Stanley Thornes. pp. 273, 287.
  • J.P. Hornak. "The Basics of NMR". Retrieved 2009-02-23.
  • J. Keeler (2005). Understanding NMR Spectroscopy. John Wiley & Sons. ISBN  0470017864 .
  • K. Wuthrich (1986). NMR of Proteins and Nucleic Acids. New York (NY), USA: Wiley-Interscience.
  • J.M Tyszka, S.E Fraser, R.E Jacobs (2005). "Magnetic resonance microscopy: recent advances and applications". Current Opinion in Biotechnology. 16 (1): 93–99. doi:10.1016/j.copbio.2004.11.004.CS1 maint: Multiple names: authors list (link)
  • J.C. Edwards. "Principles of NMR" (PDF). Process NMR Associates. Retrieved 2009-02-23.
  • R.L Haner, P.A. Keifer (2009). Encyclopedia of Magnetic Resonance. John Wiley:Chichester. doi:10.1002/9780470034590.emrstm1085.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
