موجة صدمة أو الموجة الصدمية أو موجة صدمة أو Shock wave هي نوع من إشاعة الاضطراب بالهواء. وهي تشبه الموجة العادية، ولكنها تحمل طاقة وتنتشر خلال وسط (صلب أو سائل أو غاز) أو أحيانا خلال حقل فيزيائي كالمجال الكهرطيسي. وتتميز تلك الموجة الصدمة بعنصر المفاجئة، ولكن بتغيير متقطع في خصائص الوسط المحيط. وتعطي تلك الموجة ارتفاعا سريعا وهائلا للضغط ودرجة الحرارة والكثافة للتيار المار. موجة الصدمة تنتقل خلال الوسط المحيط بسرعة أعلى بكثير من الموجة العادية.

تتلاشى طاقة موجة الصدمة بسرعة بالتناسب مع المسافة، فالموجة المصاحبة المتمددة ستندمج مع تلك الموجة مما يعني إلغاءا جزئيا لها. بالتالي فإن الانفجار الصوتي المرتبط مع مرور طائرة فوق صوتية يكون هو موجة الصوت الناتجة من تدهور واندماج موجة الصدمة مع الموجة المتمددة الناشئة بواسطة الطائرة.

عند مرور موجة الصدمة خلال المادة، فإن إجمالي الطاقة لا تتبدد، ولكن الطاقة التي تستخرج كشغل ستتبدد والاعتلاج سيزداد. وهذا مما يزيد من قوة السحب الإضافية على الطائرة عند حصول تلك الموجة.

صورة بنظام الشليرين لموجة مصاحبة على مقدمة حادة لطائرة فوق صوتية

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

المصطلحات

تنقسم موجة الصدمة إلى قسمين:

  1. طبيعية: تكون 90 درجة عمودية على اتجاه تيارالمار على الوسط.
  2. مائلة: تأخذ زاوية مائلة مع اتجاه التيار.

هناك أشكال أخرى من موجة الصدمة:

  • جبهة الصدمة Shock Front: وهو الاسم البديل للموجة الصدمية
  • جبهة الإتصال Contact Front: بالموجة الصدمة تكون بسبب تأثير صدمة ما (بما فيها تأثير الصدمة من الارتفاع الهائل والسريع لضغط تيار الهواء). فموقع تأثير الصدمة يتبع جبهة الإتصال بجبهة الصدمة.


التيارات فوق الصوتية

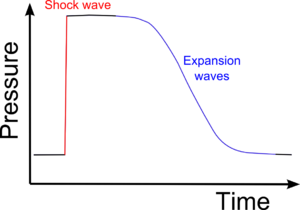

رسم بياني للضغط مقابل الزمن ويظهر الحافة الأمامية للطائرة حيث تظهر موجة الصدمة ( يسار.بالأحمر) و الحافة الخلفية تظهر تبدد تلك الموجة وتمددها (يمين. بالأزرق).

عندما يمر جسم ما بسرعة أعلى من المعلومات المعطاة حول انتشارها خلال محيط المائع، فإن المائع القريب من الإضطراب لايتمكن من التفاعل أو الإبتعاد قبل وصول الإضطراب إليه. تتغير خاصية المائع (الكثافة، الضغط، الحرارة، السرعة، رقم الماخ) بشكل فوري عند حضور موجة الصدمة. قيمة قياسات سماكة موجة الصدمة قد تعادل واحد قيمة أسية أكثر من متوسط مسار الهواء الحر الخاضع للفحص.

تتشكل موجة الصدمة عندما يكون الهواء سرعته أعلى من سرعة الصوت[1]. وبالنطاق الذي يحصل ذلك فإن موجات الصوت تسير عكس التيار لتصل للنقطة التي لا يمكن ان تتخطاها مما يجعل الضغط يتراكم بسرعة عند تلك النقطة و بسرعة ستتكون موجة الصدمة ذات الضغط الهائل. موجات الصدمة هي ليست موجات صوتية تقليدية، فهي تتشكل بلحظة اختلاف عنيفة جدا لخصائص الغازات وبناء على أوامر من متوسط المسارات الحرة (تقريبا ميكرو-متر بالحالات الجوية) من السماكة. لذلك ستسمع موجات الصدمة كدوي فرقعة قوية أو قصف. ستنتقل موجة الصدمة من موجة مائلة إلى موجة مستقيمة خلال مسافات طويلة ، متحولة إلى موجة الصوت التقليدية حيث أنها ستسخن الهواء مما يفقدها الطاقة. تلك الموجة الصوتية ستسمع كأنها انفجار مكتوم أو صوت عال لحاجز الصوت، وهي ناتجة بشكل عام من تجاوز سرعة الطائرة سرعة الصوت.

موجة الصدمة هي إحدى صور ضغط الهواء بحالة مرور تيار فوق صوتي. بعض الحالات الأخرى هي التيار متساوي الاعتلاج الحراري (isentropic compressions)، إضافة لضغوط براندت- ماير. تنتج طريقة الضغط للغاز كثافة وحرارة مختلفين عن المعدل المعطى للضغط.

خلال الإنحدار المستقيم

بامكان موجة الصدمة ان تتشكل من خلال انحدار شديد للموجات العادية. وأفضل مثال لتلك الظاهرة هي موجات المحيط التي تتكسر بقوة على الشاطئ. بالمياه غير العميقة تعتمد سرعة موجات السطح على مدى عمق المياه. لذلك تكون قمة موجات المحيط هي أسرع قليلا من المنخفض ما بين الموجتين، وذلك بسبب ان ارتفاع الموجة ليست صغيرة جدا مقارنة مع عمق الماء. فقمة الموجات ستتجاوز المنخفض حتى تكون مقدمة الموجة تشكلت عموديا وانتشرت على صورة صدمة مضطربة أو موجة تتكسر على الصخر وستبدد طاقة الموجة على شكل صوت و حرارة.

ظاهرة شبيهة تؤثر على الموجات الصوتية القوية بالغاز أو البلازما، ذلك بسبب اعتماد موجة الصوت على الحرارة والضغط. فالموجات القوية تسخن الوسط المحيط القريب من جبهة الضغط. وخلال إنضغاط كظمي (adiabatic compression) للهواء نفسه، فالجبهات الضغط العالية تتجاوز المنخفضة المجاورة لها. فتشكيل الصدمة بواسطة تلك العملية لا تحصل لموجات الصوت بالغلاف الجوي للأرض، ولكن يعتقد بانها إحدى الميكانيكيات التي تسخن غلاف اللون الشمسي (solar chromosphere) والهالة المحيطة بها (Corona) حيث تنتشر الموجات داخل محيط الشمس.

النظائر

يمكن وصف موجة الصدمة بأنها أبعد نقطة معاكسة لجسم متحرك والذي يعرف عن وصول الجسم. وتعرف موجة الصدمة بأنها الغلاف ما بين نطاق ليس بها حالة وصول الصدمة ونطاق يحتوي على حالة الصدمة. النظير لذلك هو مخروط الضوء الموصوف بنظرية النسبية العامة.

بالمختصر، للحصول على الموجة الصدمية، وذلك بالمرور بسرعة أعلى من سرعة الصوت. بتلك الحالة سيكون هناك اجزاء من الهواء المحيط بالطائرة يسير بسرعة الصوت مع الطائرة، لذلك فموجات الصوت تتراكم مع بعضها البعض في محاولة لترك الطائرة وأشبه وصف لذلك هو تزاحم السيارات على الطريق، عند تلك اللحظة تنشئ موجة الصدمة ويرتفع الضغط بسرعة شديدة فتتشتت على جانبي الطائرة. وبسبب ذلك التضخيم تكون موجة الصدمة شديدة جدا، اشبه بالإنفجار عند سماعه. الظاهرة النظيرة هي خارج ميكانيكية الموائع. مثال الجزيئات المتسارعة فوق سرعة الضوء بوسط منكسر (حيث سرعة الضوء بوسط هي أقل بالماء من الفراغ) ستنتج تأثير صدمة ضوئية، وتسمى تلك الظاهرة بإشعاع جيرينكوف (Cherenkov radiation).

الأمثلة

موجات صدمية تنتشر داخل وسط ثابت، بذروة الكرة النارية المنفجرة. يمكن رؤية الصدمة بواسطة تصوير ظلي. تفجير ثلاثي.

سنري مجموعة من الأمثلة من الموجات الصدمية، مجتمعة مع ظواهر صدمية مشابهة:

صدمات متحركة

  • تحتوي عادة على موجات صدمية تنتشر داخل وسط ثابت غير متحرك.
  • بتلك الحالات، فأن الهواء بمقدمة الصدمة يكون ثابت والغاز الذي خلف الصدمة يكون فوق صوتي (عادة يكون في اطار المختبرات). فالصدمة تنتشر مع مقدمة موجة عادية (وتكون عمودية عليها) باتجاه التيار. تستخلص سرعة الصدمة من معدل الضغط الرئيسي ما بين جسمين غازيين.
  • تتكون الموجات الصدمية بتفاعل ما بين جسمين غازيين مختلفين بالضغط، حيث تتمدد موجة الصدمة داخل الغاز الأقل كثافة وموجة التمدد تنتشر داخل الغاز الأعلى ضغط.
  • مثال على ذلك: انفجار البالون، موجة الصدمة ناشئة من انفجار، الإنبوب الصدمي.

موجة تفجيرية

الموجة التفجيرية أو انفجار صاعق هي موجة صدمية مدعمة بتفاعل من الحرارة الخارجية الطاردة. وهي موجة تمر بوسط احتراق عالي أو وسط كيميائي مضطرب، كإنفجار أو تفاعل اوكسجين مع ميثان. فالتفاعل الكيميائي داخل الوسط ينتج بعد حدوث موجة الصدمة فتحرك الطاقة الكيميائية الناتجة من التفاعل الموجة للخارج.

  • الموجة التفجيرية تنتج باختلاف بسيط عن الموجة العادية حيث أنها تقاد بواسطة تفاعل كيميائي يحصل بعد مواجهة الموجة الصدمية. ويسبب الإنفجار أيضا صدمة من النوع الأول بالصورة فوق، تنتشر داخل الجو المحيط وذلك خلال الضغط المفرط الناتج من الإنفجار.

صدمة منفصلة

تصوير بالظل على موجات منفصلة لطلقة نارية بسرعة فوق صوتية، صورت بواسطة ارنست ماخ عام 1887

تلك الموجات تكون منحنية وتنشئ امام الجسم بمسافة بسيطة، وتكون 90 درجة امام الجسم مباشرة ومن ثم تنحني حول الجسم. الصدمات المنفصلة لها نفس الحسابات التحليلية كالتي بالصدمات المتلاصقة، التيار القريب من تلك الموجة لهاموضوع ذو اهتمام متواصل بسبب القواعد التي تحكم مسافة الصدمة في مقدمة جسم مثلوم تكون معقدة، وهي خاصية لشكل الجسم، بالإضافة فالمسافة المتعادلة للصدمة تختلف بشدة حسب الحرارة عند الغازات غير الخاملة، مسببة باختلاف كبير بتحويل الحرارة إلى نظام الوقاية الحرارية عند المركبة

  • مثل تلك الصدمة تحصل عندما تتجاوز زاوية انحراف القصوى. وترى تلك الصدمات المنفصلة على أجسام غير حادة الطرف أو المثلومة، ولكن يمكن رؤيتها على الأجسام الحادة بسرعات منخفضة لرقم الماخ.
  • امثلة: المركبات الفضائية العائدة (أبوللو و الأتوبيس الفضائي)، الطلقات النارية، حاجز طبقة المغناطيسية للشمس

صدمة متصلة

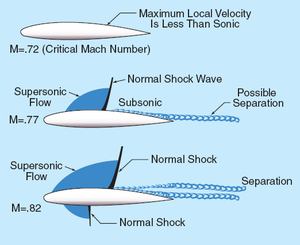

Recompression shock on a transonic flow airfoil، عند وفوق رقم ماخ الحرج.
  • تلك الصدمات تظهر كموجات متصلة على طرف الحاد لجسم يتحرك بسرعات فوق صوتية
  • أمثلة: الأوتاد والمخاريط فوق الصوتية مع زوايا الذروة الصغيرة
  • موجات الصدمة المتصلة هي بناء تقليدي مبسط بالتحريك الهوائي بسبب، الغاز المثالي ومجال تيار غير مائع وتوفر تحليل للمحلول كمعدل الضغط والحرارة وزاوية الوتد ورقم الماخ المصرف وستحسب جميعا مما يعطي رقم الماخ النبع وزاوية الصدمة. زوايا الصدمة الصغيرة ترتبط مع الأرقام الكبيرة لماخ المنبع، وبالحالة الخاصة عندما تكون موجة الصدمة 90 درجة على التيار الخارج (صدمة عادية) وهي مرتبطة مع رقم 1 ماخ.

أنظر أيضا

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

المصادر

  1. ^ Settles, Gary S. (2006), High-speed Imaging of Shock Wave, Explosions and Gunshots, vol. 94, American Scientist, pp. pp. 22-31
