رسم المخ

"EEG" تحوّل إلى هنا. لمطالعة استخدامات أخرى، انظر EEG (توضيح).
"Brainwave" تحوّل إلى هنا. لمطالعة the comic book character، انظر Brainwave (comics).
لا تخلط بين موضوع المقال وبين electrocardiography أو ECG.
An EEG recording cap being used on a participant in a brain wave study.

رسم المخ أو مخطاط كهربائية الدماغ Electroencephalography جهاز يستخدم لقياس وتسجيل فروق الجهد التي تنتجها الخلايا العصبية (العصبون) في الدماغ. ويسمى تسجيل هذا النشاط الكهربائي مخطط كهربائية الدماغ. يستخدم علماء الأعصاب هذا المخطط البياني لدراسة النشاط المعتاد للدماغ، وكذلك نشاط الدماغ في الظروف غير العادية مثل الإصابات والأورام والتلوث أو الموت. انظر: الموت.

ولتسجيل مخطط كهربائية الدماغ تلصق أقطاب من مخطاط كهربائية الدماغ إلى فروة رأس المريض. يسجل هذا المخطط عادة على ورق بياني طويل متحرك، وذلك باستخدام أقلام حبر تتذبذب مع التغيرات التي تحدث في النشاط الكهربائي للدماغ. فعندما يسترخي الشخص وعيناه مغلقتان تشكل هذه التذبذبات نمطًا يتكرر عشر مرات في كل ثانية، وتسمى موجات الدماغ هذه موجات ألفا. وعندما يكون الشخص منتبهًا وفي حالة تركيز تختفي موجات ألفا ويحل محلها موجات بيتا الأسرع. أما عندما يكون الشخص في حالة نوم عميق فتحدث موجات كبيرة المقدار ولكنها بطيئة يطلق عليها موجات دلتا.

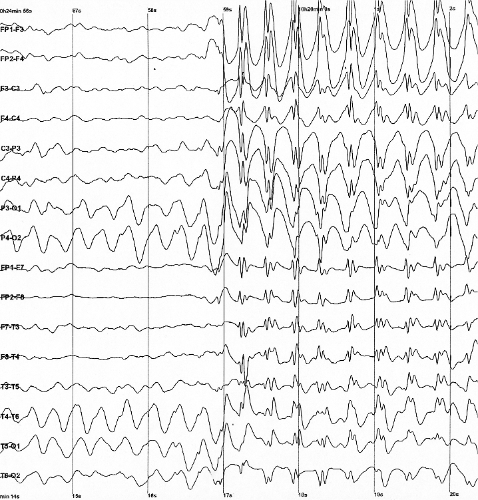

Epileptic spike and wave discharges monitored with EEG.

تُعتبر دراسة وتشخيص داء الصرع من أكثر التطبيقات الطبية شيوعًا لمخطاط كهربائية الدماغ. ففي هذا الداء يتسبب تفريغ غير عادي للخلايا العصبية في حدوث نشاط كهربائي فائق، يتداخل مع الوظائف العادية للدماغ، مما ينتج عنه نوبة صرعية. ويستخدم مخطاط كهربائية الدماغ في تحديد البؤر الصرعية المسؤولة عن هذه النوبات.

استخداماته البحثية

An early EEG recording, obtained by Hans Berger in 1924. The upper tracing is EEG, and the lower is a 10 Hz timing signal.

الطريقة

Computer Electroencephalograph Neurovisor-BMM 40

الأنشطة الاعتيادية

One second of EEG signal


جداول المقارنة

مقارنة بين حـِزم EEG
النوع التردد (Hz) الموقع طبيعياً مرضياً
Delta up to 4 frontally in adults, posteriorly in children; high amplitude waves
  • subcortical lesions
  • diffuse lesions
  • metabolic encephalopathy hydrocephalus
  • deep midline lesions.
Theta 4 – 7 Hz
  • young children
  • drowsiness or arousal in older children and adults
  • idling
  • focal subcortical lesions
  • metabolic encephalopathy
  • deep midline disorders
  • some instances of hydrocephalus
Alpha 8 – 12 Hz posterior regions of head, both sides, higher in amplitude on dominant side. Central sites (c3-c4) at rest .
  • relaxed/reflecting
  • closing the eyes
  • coma
Beta 12 – 30 Hz both sides, symmetrical distribution, most evident frontally; low amplitude waves
  • alert/working
  • active, busy or anxious thinking, active concentration
Gamma 30 – 100 +
  • certain cognitive or motor functions

أنماط الموجات

  • Mu rhythm is alpha-range activity that is seen over the sensorimotor cortex. It characteristically attenuates with movement of the contralateral arm (or mental imagery of movement of the contralateral arm).


استخدامات مختلفة

رسم المخ وتوارد الخواطر

رصدت دارپا ميزانية قدرها $4 مليون دولار في عام 2009 لتقصي تقنية تمكن الجنود في ميدان القتال من التواصل خلال توارد الخواطر عبر الحاسوب. الهدف هو تحليل الإشارات العصبية التي توجد في المخ قبل نطق الكلمات. [1]

الصور

انظر أيضاً

المصادر

  1. ^ Katie, Drummond; Noah Schachtman (2009-05-14). "Pentagon Preps Soldier Telepathy Push". Wired. Retrieved 2009-06-14.
